ON Semi MMBT2907A PNP Transistor 60 V Universaltransistor SMD SOT23
Kennzeichnung: 2F

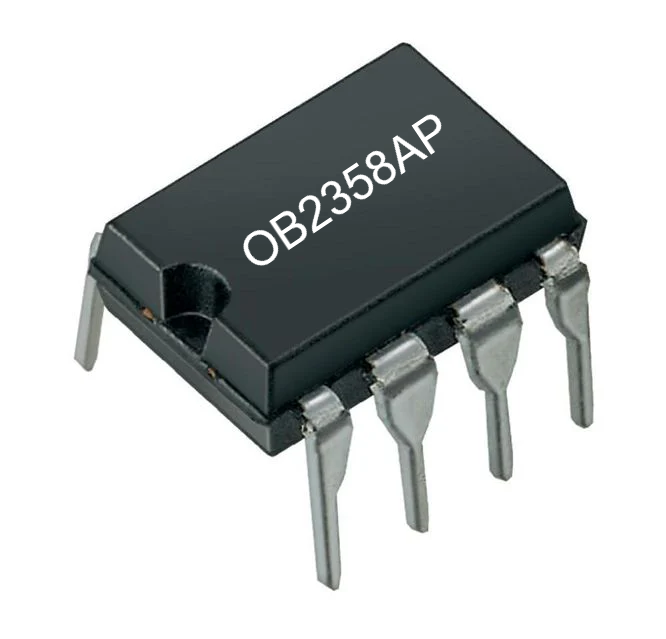

On-Bright OB2358AP – Off-Line PWM Spannungsregler, 27 W, 230 VAC, DIP-8
Kurzbeschreibung Der On-Bright OB2358AP ist ein integrierter Off-Line PWM-Spannungsregler mit eingebautem Hochvolt-MOSFET. Er eignet sich ideal für kompakte Schaltnetzteile bis ca. 27 W bei Netzspannung. Produktbeschreibung Der OB2358AP von On-Bright ist ein hochintegrierter PWM-Power-Switch für Off-Line-Netzteile. Er kombiniert einen stromgeregelten PWM-Controller mit einem integrierten Hochspannungs-MOSFET und ermöglicht so besonders kompakte und kosteneffiziente Schaltnetzteil-Designs. Der Baustein ist speziell für Flyback-Topologien im Leistungsbereich bis etwa 27 W ausgelegt und eignet sich optimal für Anwendungen an 230 VAC Netzspannung. Durch die integrierte Regelung sowie Funktionen wie Burst-Mode wird eine hohe Effizienz und ein sehr geringer Standby-Verbrauch erreicht. Gleichzeitig sorgt die interne Frequenzmodulation („Frequency Shuffling“) für verbesserte EMV-Eigenschaften. Der OB2358AP verfügt über umfangreiche Schutzmechanismen wie Überstromschutz (OCP), Überlastschutz (OLP), Überspannungsschutz (OVP) sowie Unterspannungsschutz (UVLO). Diese gewährleisten einen sicheren und zuverlässigen Betrieb auch unter schwierigen Bedingungen. Das DIP-8 Gehäuse ermöglicht eine einfache THT-Montage und ist besonders geeignet für Netzteile, Adapter und industrielle Anwendungen. Eigenschaften Off-Line PWM Spannungsregler mit integriertem MOSFET Leistung bis ca. 27 W Für Netzspannung (85 – 265 VAC / 230 VAC typisch) Strommodus-Regelung (Current Mode PWM) Frequenzmodulation für bessere EMV Geringer Standby-Verbrauch (Burst Mode) Integrierter Softstart Umfangreiche Schutzfunktionen DIP-8 Gehäuse (THT) Technische Daten MerkmalWertTypOB2358APFunktionOff-Line PWM Power SwitchTopologieFlybackEingangsspannung85 – 265 VACLeistungbis ca. 27 WSchaltfrequenzca. 50 kHzMOSFETintegriert (ca. 600 V)GehäuseDIP-8 (THT)Betriebstemperaturca. -20 °C bis +150 °CSchutzfunktionenOCP, OLP, OVP, UVLO Einsatzbereiche AC/DC Schaltnetzteile Steckernetzteile und Adapter Set-Top-Boxen und Unterhaltungselektronik Industrie- und Hilfsnetzteile Kompakte Stromversorgungen Fazit Der On-Bright OB2358AP ist ein effizienter und kompakter Off-Line PWM-Spannungsregler für Netzteile bis 27 W. Dank hoher Integration, geringem Standby-Verbrauch und umfangreichen Schutzfunktionen ist er ideal für moderne, kosteneffiziente AC/DC-Stromversorgungen.
ONPOW GQ19 Drucktaster Metall 19 mm Bohrloch SPST NO 220 VAC 0,5 A Schraubanschluss
Der ONPOW GQ19 Drucktaster ist ein robuster und hochwertiger Metall-Drucktaster für zuverlässige Schalt- und Signalanwendungen im Gerätebau, in der Industrie und in der Elektrotechnik. Dank seiner stabilen Metallausführung eignet er sich ideal für Anwendungen mit erhöhten mechanischen Anforderungen. Der Drucktaster ist als SPST NO (1 Schließer) ausgeführt und arbeitet tastend, das heißt der Kontakt ist nur während der Betätigung geschlossen und öffnet sich nach dem Loslassen automatisch. Diese Ausführung ist besonders geeignet für Start-, Signal- und Impulsfunktionen. Die Montage erfolgt über ein Bohrloch mit 19 mm Durchmesser, wodurch der Taster problemlos in Standard-Frontplatten und Gehäuse integriert werden kann. Mit einer Nennspannung von 220 V AC und einer Nennstrombelastbarkeit von 0,5 A ist der ONPOW GQ19 für zahlreiche Anwendungen im Netzspannungsbereich geeignet. Die Schraubanschlüsse ermöglichen eine sichere und einfache Verdrahtung. Technische Highlights: Modell: ONPOW GQ19 Bauform: Drucktaster Material: Metall Einbaudurchmesser: Ø 19 mm Kontaktart: SPST NO (1 Schließer) Schaltfunktion: tastend Nennspannung: 220 V AC Nennstrom: 0,5 A Anschlussart: Schraubanschluss Einsatzbereiche: Industrie, Gerätebau, Steuerungstechnik, Elektrotechnik Der ONPOW GQ19 Metall-Drucktaster überzeugt durch robuste Bauweise, präzise Betätigung und einfache Montage – eine zuverlässige Lösung für professionelle Anwendungen.
Panasonic ALQ106 Printrelais 10 A 250 V Spule 6 VDC 1 x Wechsler
Das ALQ106 kombiniert eine leistungsfähige Schaltfunktion mit kompakter Bauform. Es ermöglicht das sichere Trennen und Schalten von Netzspannungen bei gleichzeitig niedriger Ansteuerspannung und ist damit optimal für Mikrocontroller- und Logiksteuerungen geeignet. Eigenschaften Printrelais für Leiterplattenmontage Spulenspannung: 6 V DC Schaltstrom: bis 10 A Schaltspannung: bis 250 V AC Hohe Kontaktzuverlässigkeit Geringer Spulenleistungsbedarf Robuste, langlebige Ausführung Bewährte Panasonic-Qualität Technische Daten MerkmalWert Typ Printrelais Hersteller Panasonic Modell ALQ106 Spulenspannung 6 V DC Schaltstrom max. 10 A Schaltspannung max. 250 V AC Kontaktart 1 Wechsler (modelltypisch) Montageart THT (Printmontage) Isolationsklasse für Netzspannung geeignet Einsatzbereiche Steuer- und Regeltechnik Netzspannungsanwendungen Industrieelektronik Haushaltsgeräte Automatisierungstechnik Relaismodule und Schaltplatinen Fazit Das Panasonic ALQ106 Printrelais überzeugt durch hohe Schaltleistung, zuverlässigen Betrieb und kompakte Bauform. Mit 6 V DC Spule und 10 A / 250 V AC Schaltvermögen ist es ideal für anspruchsvolle Leiterplattenanwendungen in Industrie, Steuerung und Gerätebau.
PAPST Lüfter Typ 612 F/2 - 632 12 VDC 95 mA 1,1 W 60 x 60 x 15 mm 3-polig
Der 612 F/2 – 632 von ebm-papst überzeugt durch langlebige Qualität, ruhigen Lauf und kompakte Abmessungen. Er ist optimal für die Kühlung von Netzteilen, Steuerungen und elektronischen Baugruppen geeignet. Eigenschaften DC-Axiallüfter in kompakter Bauform Betriebsspannung: 12 V DC Stromaufnahme: 95 mA Leistungsaufnahme: 1,1 W Baugröße: 60 × 60 × 15 mm 3-poliger Anschluss Zuverlässiger Dauerbetrieb Hohe Verarbeitungsqualität Bewährte ebm-papst-Technologie Technische Daten MerkmalWert Typ DC-Axiallüfter Hersteller ebm-papst Modell 612 F/2 – 632 Betriebsspannung 12 V DC Stromaufnahme 95 mA Leistungsaufnahme 1,1 W Abmessungen 60 × 60 × 15 mm Anschluss 3-polig Lagerung hochwertiges Gleit- / Präzisionslager Montage Schraubmontage Einsatzbereiche Kühlung von Netzteilen Elektronikgehäuse und Steuerungen Industrie- und Medizintechnik Mess- und Regeltechnik Kommunikations- und Embedded-Systeme Fazit Der PAPST Lüfter 612 F/2 – 632 ist ein kompakter, effizienter und langlebiger 12-V-DC-Axiallüfter für professionelle Anwendungen. Mit seiner geringen Bauhöhe, dem 3-poligen Anschluss und der bewährten ebm-papst-Qualität ist er eine ausgezeichnete Wahl für zuverlässige Gerätekühlung.
PAPST Lüfter TYP 8412 NGMLV 12 VDC 125 mA 1.5 W 80 x 80 x 25 mm mit NTC Kabel
PAPST Lüfter TYP 8412 NGMLV 12V DC 125mA 1.5W 80x80x25mm mit NTC Kabel - Kabelbelegung: rot - +12VDC // blau - GND // violett - NTC
PHILIPS MRC 23 Cermet Potentiometer 5 W 10 %
PHILIPS MRC 23 Cermet Potentiometer 5W 10% - Metallglasurschicht auf Keramikträger mit Vierfachschleifer - 6mm Achse - mit Wärmeableitfläche - Lötanschlüsse - Linear
PI LNK364PN Schaltregler DIP8 230 VAC 5,5 W
LNK364PN – Schaltregler-IC (Power Integrations) Kurzbeschreibung Der LNK364PN ist ein hocheffizienter Schaltregler-IC aus der LinkSwitch-TN Serie von Power Integrations. Er ermöglicht die direkte Umsetzung von Netzspannung in geregelte DC-Spannungen für kosteneffiziente und platzsparende Stromversorgungen. Produktbeschreibung Der LNK364PN integriert Hochvolt-MOSFET, Steuerlogik und Schutzfunktionen in einem einzigen DIP-8 Gehäuse. Er eignet sich ideal für Netzteile im Leistungsbereich bis ca. 3,1 W (universeller Eingang 85–265 VAC) und bis zu 5,5 W bei 230 VAC. Dank seiner hohen Integration reduziert er die Anzahl externer Bauteile, was zu geringeren Kosten, hoher Zuverlässigkeit und kompakten Designs führt. Typische Anwendungen sind Standby-Netzteile, Adapter, Haushaltsgeräte oder Industrieelektronik. Technische Daten Eingangsspannung: 85–265 VAC (universell) Ausgangsleistung: bis 3,1 W (85–265 VAC), bis 5,5 W (230 VAC) Interner MOSFET integriert Gehäuse: DIP-8 (Through-Hole) Schaltfrequenz: ca. 66 kHz Schutzfunktionen: Überstromschutz (OCP) Übertemperaturschutz (OTP) Unterspannungsschutz (UVLO) Effizienz: hoch, optimiert für geringe Verluste im Leerlauf Einsatzbereiche Kompakte Netzteile und Ladegeräte Haushaltsgeräte (z. B. Steuerplatinen) Industrie- und Gebäudeautomation Adapter und kleine DC-Versorgungen Standby- und Hilfsstromversorgungen Fazit Der LNK364PN ist ein vielseitiger, zuverlässiger und effizienter Schaltregler-IC für kostensensitive Anwendungen. Mit seiner hohen Integration und den eingebauten Schutzmechanismen ist er die ideale Wahl für kompakte Stromversorgungen im unteren Leistungsbereich.
Polyester Kunststofffolien Kondensator 100 V +- 5 %
Hochpräziser Polyester-Filmkondensator maximale Betriebsspannung: 100V Kapazitätstoleranz: ± 5 % folgende Werte sind am Lager: - 0,22nF (Aufdruck 221) - 0,33nF (Aufdruck 331) - 0,47nF (Aufdruck 471) - 0,56nF (Aufdruck 561) - 0,68nF (Aufdruck 681) - 1,0nF (Aufdruck 102) - 2,2nF (Aufdruck 222) - 2,7nF (Aufdruck 272) - 3,3nF (Aufdruck 332) - 3,9nF (Aufdruck 392) - 4,7nF (Aufdruck 472) - 6,8nF (Aufdruck 682) - 10nF (Aufdruck 103) - 15nF (Aufdruck 153) - 22nF (Aufdruck 223) - 33nF (Aufdruck 333) - 39nF (Aufdruck 393) - 47nF (Aufdruck 473) - 68nF (Aufdruck 683) - 82nF (Aufdruck 823) - 100nF (Aufdruck 104) - 150nF (Aufdruck 154) - 220nF (Aufdruck 224) - 470nF (Aufdruck 474)
Potentiometer Printmontage 0,1W 50V 6mm
Potentiometer 50V 0,1W Printmontage Drehknopf 6mm mit Schlitz Rastermaß 5 x 5mm
Procell Lithium Batterie CR2 3 V 920 mAh
Die PROCELL High Power Lithium CR2 INTENSE - Industriebatterien wurden entwickelt, um eine zuverlässige und sichere Leistung in professionellen Geräten mit hoher Entladungsrate bei intermittierender oder kontinuierlicher Entladung, wie z. B. Sicherheitsausrüstung, zu gewährleisten.Eigenschaften Durchmesser: 15,1mm Länge 26,7mm Nennkapazität (100 Ohm Dauer, 2 V Abschaltung) 920 mAh Typische Spannung (bei +20°C) 3,2-3,3 V Standard-Dauerentladestrom 20 mA Maximaler Dauerentladestrom 60 mA Nennenergie 2,55 Wh AC-Impedanz bei 1 kHz
