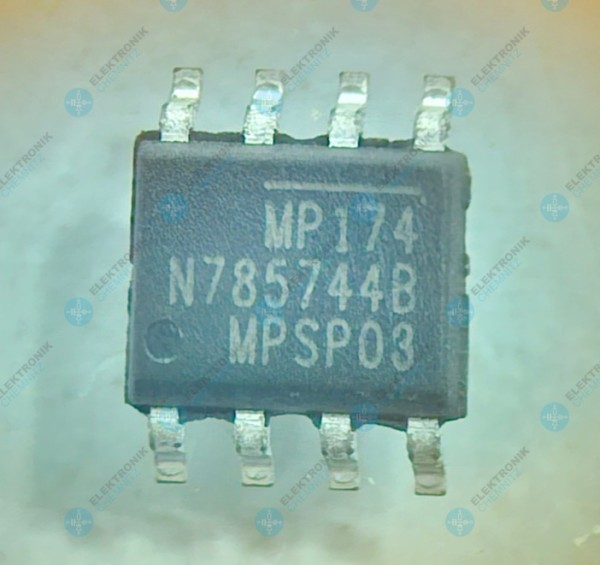

MPS MP174 Spannungsregler 700 V Offline 400 mA SOIC-8

Der MP174 von Monolithic Power Systems (MPS) ist ein leistungsfähiger Off-Line-Schaltregler mit integriertem 700V-MOSFET, der für die direkte Ansteuerung von Netzspannungen entwickelt wurde.
Er bietet eine effiziente, kompakte und zuverlässige Lösung für die Erzeugung von Hilfs- oder Sekundärspannungen in Netzteilen und Stromversorgungen – ideal für industrielle Steuerungen, IoT-Geräte, Hausautomationssysteme oder LED-Treiber.

Dank seines integrierten Hochvolt-Schalttransistors reduziert der MP174 die Zahl externer Bauteile und ermöglicht kosteneffiziente, platzsparende Designs mit hoher Zuverlässigkeit.

Eigenschaften

• Typ: Off-Line-Schaltregler (Flyback / Buck / Buck-Boost)

• Eingangsspannung: bis 700V DC

• Ausgangsstrom: bis zu 400mA

• Integrierter 700V-MOSFET

• Schaltfrequenz: ca. 60kHz (fest)

• Standby-Leistungsaufnahme: < 100mW

• Integrierter Überstrom-, Überspannungs- und Übertemperaturschutz

• Gehäuse: SOIC-8

• Temperaturbereich: -40°C bis +125°C

Besonderheiten

• Direkte Netzspannungsversorgung ohne zusätzlichen HV-MOSFET

• Minimale externe Beschaltung – kompakte Schaltungsumsetzung

• Hoher Wirkungsgrad durch integrierte Leistungsstufe

• Umfassende Schutzfunktionen für sicheren Betrieb

• Ideal für platzkritische Netzteil- und Steuerungsdesigns

Anwendungen

• Universelle Netzteile und Ladegeräte

• Hausautomations- und IoT-Geräte

• LED-Treiber und Beleuchtungssteuerungen

• Industriesteuerungen und Netzmodulversorgungen

• Hilfsstromversorgungen in AC/DC-Systemen

Fazit:
Der MPS MP174 ist ein kompakter, hocheffizienter 700V-Offline-Spannungsregler mit integriertem MOSFET. Er vereinfacht das Design von Netzspannungsversorgungen erheblich und bietet eine robuste, zuverlässige Lösung für moderne Industrie- und Konsumerelektronik.
