Kurzbeschreibung Hochwertiger PP-Folienkondensator mit einer Nennspannung von 400 V DC. Erhältlich in verschiedenen Kapazitätswerten von 10 nF bis 1 µF. Der unpolarisierte Folienkondensator eignet sich für zahlreiche Anwendungen in der Elektronik, beispielsweise für Koppel-, Entkoppel-, Filter-, Timing- und Schwingkreisschaltungen. Produktbeschreibung Dieser Folienkondensator mit Polypropylen-Dielektrikum (PP) zeichnet sich durch geringe dielektrische Verluste und eine gute Stabilität der elektrischen Eigenschaften aus. PP-Folienkondensatoren eignen sich insbesondere für Anwendungen, bei denen geringe Verluste und ein gutes Frequenzverhalten gefragt sind. Die 400-V-Ausführung ist in mehreren Kapazitäten erhältlich und ermöglicht damit eine flexible Auswahl passend zur jeweiligen Schaltung. Je nach Kapazitätswert können sich Bauform und Rastermaß unterscheiden. Eigenschaften Polypropylen-Folienkondensator (PP) Nennspannung: 400 V DC Unpolarisiert Geringe dielektrische Verluste Gute Frequenzstabilität Für THT-Leiterplattenmontage geeignet Verschiedene Kapazitätswerte innerhalb eines Variantenartikels Verfügbare Kapazitäten VarianteKapazität110 nF222 nF333 nF447 nF5100 nF6150 nF7220 nF8330 nF9470 nF10560 nF111000 nF (1 µF) Technische Daten MerkmalWertKondensatortypFolienkondensatorDielektrikumPolypropylen (PP)Nennspannung400 V DCKapazitäten10 nF – 1 µFPolaritätUnpolarisiertMontageartTHT Einsatzbereiche Koppel- und Entkoppelschaltungen Filter- und Frequenzschaltungen Timing-Schaltungen Schwingkreise Netzteile und Stromversorgungen Leistungselektronik Reparatur elektronischer Geräte

Kurzbeschreibung Hochspannungs-PP-Folienkondensator mit einer Nennspannung von 630 V DC, erhältlich in verschiedenen Kapazitätswerten von 1 nF bis 1 µF. Die robuste und unpolarisierte Bauweise eignet sich für zahlreiche Anwendungen in der Elektronik und Leistungselektronik. Produktbeschreibung Dieser Folienkondensator verwendet Polypropylen (PP) als Dielektrikum. Das Material zeichnet sich durch geringe Verluste, geringe dielektrische Absorption und ein gutes Verhalten über einen großen Frequenzbereich aus. Die 630-V-Ausführung eignet sich insbesondere für Schaltungen, bei denen eine höhere Spannungsfestigkeit erforderlich ist. Auch hier können sich abhängig vom Kapazitätswert die Abmessungen und das Rastermaß unterscheiden. Vergleichbare PP-Folienkondensatoren mit 630 V sind beispielsweise in Kapazitäten wie 22 nF oder 47 nF erhältlich. Eigenschaften Polypropylen-Folienkondensator (PP) Nennspannung: 630 V DC Unpolarisiert Geringe dielektrische Verluste Gute Frequenzstabilität Hohe Spannungsfestigkeit Für THT-Leiterplattenmontage geeignet Verschiedene Kapazitätswerte innerhalb eines Variantenartikels Verfügbare Kapazitäten VarianteKapazität11 nF22,2 nF34,7 nF410 nF522 nF633 nF747 nF8100 nF9220 nF10330 nF11470 nF121000 nF (1 µF) Technische Daten MerkmalWertKondensatortypFolienkondensatorDielektrikumPolypropylen (PP)Nennspannung630 V DCKapazitäten1 nF – 1 µFPolaritätUnpolarisiertMontageartTHT Einsatzbereiche Koppel- und Entkoppelschaltungen Filter- und Frequenzschaltungen Schwingkreise Timing-Schaltungen Netzteile und Stromversorgungen Leistungselektronik Hochspannungsanwendungen Reparatur elektronischer Geräte

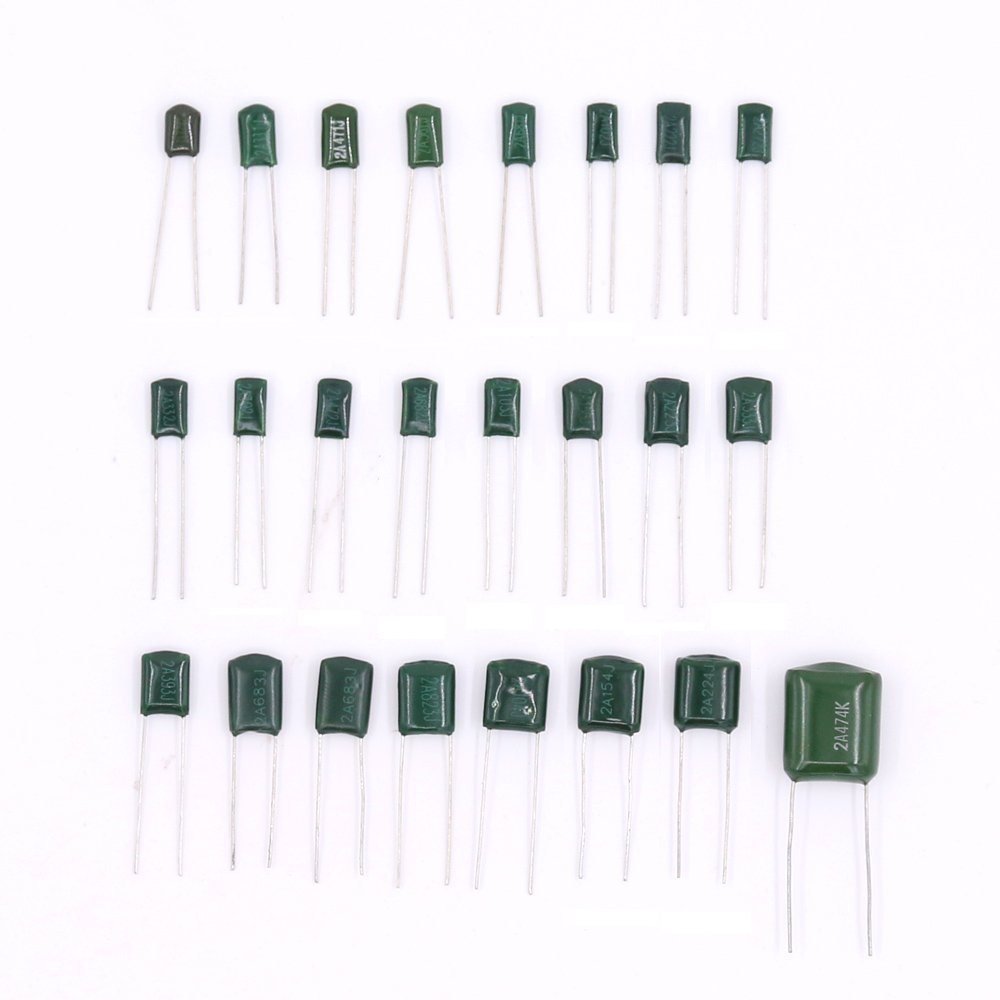

Kurzbeschreibung Hochpräziser Polyester-Folienkondensator (PE) mit einer maximalen Betriebsspannung von 100 V und einer Kapazitätstoleranz von ±5 %. Erhältlich in zahlreichen Kapazitätswerten von 0,22 nF bis 470 nF und damit ideal für präzise elektronische Schaltungen, Filter-, Koppel- und Timing-Anwendungen. Produktbeschreibung Dieser Folienkondensator mit Polyester-Film (PE) als Dielektrikum zeichnet sich durch eine präzise Kapazität und eine geringe Toleranz von ±5 % aus. Die kompakte Bauform und die große Auswahl an verfügbaren Kapazitätswerten ermöglichen einen vielseitigen Einsatz in elektronischen Schaltungen. Die Kondensatoren sind mit einer standardisierten 3-stelligen Kapazitätskennzeichnung bedruckt. Dadurch lässt sich der jeweilige Kapazitätswert direkt am Bauteil ablesen. Beispielsweise steht 221 für 220 pF bzw. 0,22 nF, während 104 für 100 nF steht. Die 100-V-Ausführung eignet sich besonders für Signal-, Filter-, Koppel- und Timing-Schaltungen sowie für Reparatur und Entwicklung elektronischer Geräte. Eigenschaften Hochpräziser Polyester-Folienkondensator Dielektrikum: Polyester (PE) Maximale Betriebsspannung: 100 V Kapazitätstoleranz: ±5 % Unpolarisiert Standardisierte 3-stellige Kapazitätskennzeichnung Große Auswahl an Kapazitätswerten Für allgemeine elektronische Schaltungen geeignet Verfügbare Kapazitäten VarianteKapazitätAufdruck10,22 nF22120,33 nF33130,47 nF47140,56 nF56150,68 nF68161,0 nF10272,2 nF22282,7 nF27293,3 nF332103,9 nF392114,7 nF472126,8 nF6821310 nF1031415 nF1531522 nF2231633 nF3331739 nF3931847 nF4731968 nF6832082 nF82321100 nF10422150 nF15423220 nF22424470 nF474 Technische Daten MerkmalWertKondensatortypFolienkondensatorDielektrikumPolyester (PE)Maximale Betriebsspannung100 VKapazitätstoleranz±5 %Kapazitätsbereich0,22 nF – 470 nFPolaritätUnpolarisiertKennzeichnung3-stelliger Kapazitätscode Einsatzbereiche Koppel- und Entkoppelschaltungen Filter- und Frequenzschaltungen Timing-Schaltungen Signalverarbeitung Audioelektronik Mess- und Steuerungstechnik Reparatur elektronischer Geräte Entwicklungs- und Hobbyelektronik Fazit Der Folienkondensator PE mit 100 V ist ein vielseitig einsetzbarer Polyester-Folienkondensator mit ±5 % Kapazitätstoleranz. Durch die große Auswahl von 0,22 nF bis 470 nF lässt sich für zahlreiche elektronische Anwendungen der passende Kapazitätswert auswählen. Die aufgedruckte 3-stellige Kennzeichnung erleichtert zudem die Identifikation direkt am Bauteil.

Kurzbeschreibung Der S.I. SILESIA KPpz-017 ist ein spezieller Kondensator mit einer Gesamtkapazität von 0,05 µF (50 nF) und einer Nennspannung von 250 V. Zusätzlich verfügt er über zwei separate Kapazitätsanteile von jeweils 1250 pF, deren Wert innerhalb eines angegebenen Bereichs einstellbar bzw. spezifiziert ist. Produktbeschreibung Der KPpz-017 von S.I. SILESIA ist ein Kondensator für spezielle elektronische Anwendungen. Neben der Hauptkapazität von 0,05 µF besitzt das Bauteil zwei zusätzliche Kapazitätsanteile von jeweils 1250 pF. Die angegebene Toleranz der Hauptkapazität beträgt ±20 %. Für die beiden zusätzlichen Kapazitäten ist ein Bereich von 0–40 % angegeben. Die Kennzeichnung 40/85/21 beschreibt die klimatischen Einsatzbedingungen des Bauteils. Aufgrund der speziellen Kapazitätsaufteilung eignet sich der Kondensator insbesondere als Ersatzteil in bestehenden elektronischen Geräten, bei denen genau diese Bauform und elektrische Charakteristik benötigt wird. Eigenschaften Hersteller: S.I. SILESIA Typ: KPpz-017 Hauptkapazität: 0,05 µF / 50 nF Toleranz: ±20 % Zusätzliche Kapazitäten: 2 × 1250 pF Toleranzbereich Zusatzkapazitäten: 0–40 % Nennspannung: 250 V Klimakategorie: 40/85/21 Spezielle Kondensatorausführung Geeignet als Ersatzteil für bestehende Geräte Technische Daten MerkmalWertHerstellerS.I. SILESIATypKPpz-017Hauptkapazität0,05 µF / 50 nFToleranz Hauptkapazität±20 %Zusatzkapazität2 × 1250 pFToleranz Zusatzkapazitäten0–40 %Nennspannung250 VKlimakategorie40/85/21BauartSpezialkondensator Einsatzbereiche Reparatur elektronischer Geräte Ersatzteilanwendungen Ältere elektronische Schaltungen Netz- und Steuerungstechnik Spezielle Filter- und Entstörschaltungen Restaurierung elektronischer Geräte TUR2 Ersatzteil Fazit Der S.I. SILESIA KPpz-017 ist ein spezieller Kondensator mit 50 nF Hauptkapazität sowie 2 × 1250 pF Zusatzkapazität bei 250 V. Durch seine ungewöhnliche Kapazitätsaufteilung eignet er sich besonders als Original- bzw. Ersatzteil für bestehende Schaltungen, bei denen ein Standardkondensator nicht ohne Weiteres verwendet werden kann.

Kurzbeschreibung Der WIMA MKS 4 ist ein hochwertiger, metallisierter Polyester-Folienkondensator mit einer Kapazität von 0,1 µF, einer Nennspannung von 630 V DC bzw. 400 V AC und einer Toleranz von ±10 %. Mit seinem Rastermaß von 15 mm eignet er sich ideal für vielseitige Anwendungen in der Elektronik. Produktbeschreibung Der WIMA MKS 4 verwendet eine metallisierte Polyesterfolie (PET) als Dielektrikum und ist für allgemeine Gleichspannungsanwendungen ausgelegt. Typische Einsatzbereiche sind Bypass-, Blocking-, Koppel- und Entkoppelschaltungen sowie Timing-Anwendungen. Die Ausführung mit 0,1 µF, 630 V DC / 400 V AC und ±10 % besitzt ein Rastermaß von 15 mm. Laut WIMA beträgt die Baugröße dieser Ausführung 18 mm Länge, 6 mm Breite und 12,5 mm Höhe. Das metallisierte Folienkonzept bietet ein ausheilfähiges Verhalten und damit eine hohe Betriebssicherheit. Der MKS 4 ist für einen bevorzugten Temperaturbereich von -55 °C bis +105 °C ausgelegt. Eigenschaften Metallisierter Polyester-Folienkondensator (MKT) WIMA MKS 4 Serie Kapazität: 0,1 µF Nennspannung: 630 V DC / 400 V AC Toleranz: ±10 % Ausheilfähiges Verhalten Temperaturbereich: -55 °C bis +105 °C Rastermaß: 15 mm THT-Ausführung Unpolarisiert Technische Daten MerkmalWertHerstellerWIMASerieMKS 4KondensatortypFolienkondensator / MKTDielektrikumPolyester (PET)Kapazität0,1 µFNennspannung DC630 VNennspannung AC400 VToleranz±10 %Rastermaß (RM)15 mmLänge18 mmBreite6 mmHöhe12,5 mmMontageartTHTTemperaturbereich-55 °C bis +105 °CPolaritätUnpolarisiert Einsatzbereiche Bypass- und Abblockschaltungen Koppel- und Entkoppelschaltungen Timing-Schaltungen Netzteile und Stromversorgungen Steuerungs- und Industrieelektronik Reparatur elektronischer Geräte Fazit Der WIMA MKS 4 mit 0,1 µF, 630 V DC / 400 V AC, ±10 % und 15 mm Rastermaß ist ein robuster und vielseitig einsetzbarer Polyester-Folienkondensator. Die hohe Spannungsfestigkeit, der Temperaturbereich bis 105 °C und das ausheilfähige Verhalten machen ihn zu einer zuverlässigen Lösung für Reparatur, Entwicklung und industrielle Elektronik.

Kurzbeschreibung Der WIMA MKS 4 ist ein metallisierter Polyester-Folienkondensator mit 47 nF Kapazität, 250 V DC bzw. 160 V AC Nennspannung und einer Toleranz von ±10 %. Mit einem Rastermaß von 10 mm eignet er sich hervorragend für allgemeine Gleichspannungsanwendungen sowie Reparatur- und Industrieelektronik. Produktbeschreibung Der WIMA MKS 4 verwendet eine metallisierte PET-Folie als Dielektrikum und zeichnet sich durch seine hohe Volumenkapazität sowie sein ausheilfähiges Verhalten aus. Die Serie ist für allgemeine Gleichspannungsanwendungen ausgelegt und eignet sich unter anderem zum Koppeln und Entkoppeln, Abblocken, Glätten und Sieben sowie für Timing-Schaltungen. Die Ausführung mit 47 nF, 250 V DC und 160 V AC besitzt ein Rastermaß von 10 mm. Die kompakte Bauform mit einer Länge von 13 mm, einer Breite von 4 mm und einer Höhe von 9 mm ermöglicht eine platzsparende Montage auf Leiterplatten. Eigenschaften Metallisierter Polyester-Folienkondensator WIMA MKS 4 Serie Kapazität: 47 nF Nennspannung: 250 V DC / 160 V AC Toleranz: ±10 % Selbstheilendes bzw. ausheilfähiges Verhalten Rastermaß: 10 mm Bedrahtete THT-Ausführung Unpolarisiert Flammhemmendes Kunststoffgehäuse Technische Daten MerkmalWertHerstellerWIMASerieMKS 4KondensatortypFolienkondensatorDielektrikumPolyester (PET)Kapazität47 nFNennspannung DC250 VNennspannung AC160 VToleranz±10 %Rastermaß (RM)10 mmLänge13,0 mmBreite4,0 mmHöhe9,0 mmMontageartTHTPolaritätUnpolarisiertAnschlüsseVerzinnter DrahtGehäuseFlammhemmender Kunststoff mit Epoxidharzverguss Einsatzbereiche Bypass- und Abblockschaltungen Koppel- und Entkoppelschaltungen Glättung und Siebung Timing-Schaltungen Netzteile und Stromversorgungen Steuerungs- und Industrieelektronik Reparatur elektronischer Geräte Fazit Der WIMA MKS 4 mit 47 nF, 250 V DC / 160 V AC und ±10 % ist ein kompakter und zuverlässiger Folienkondensator für zahlreiche Anwendungen in der Elektronik. Durch das Rastermaß von 10 mm und die robuste PET-Konstruktion eignet er sich besonders gut für Leiterplattenbestückung, Reparaturen und industrielle Elektronik.

Kurzbeschreibung Der WIMA MKS 4 ist ein hochwertiger, metallisierter Polyester-Folienkondensator mit einer Kapazität von 68 nF, einer Nennspannung von 630 V DC und einer Toleranz von ±10 %. Mit seinem Rastermaß von 15 mm eignet er sich ideal für vielseitige Anwendungen in der Elektronik. Produktbeschreibung Der WIMA MKS 4 ist ein metallisierter Polyester-Folienkondensator (MKT) für allgemeine Gleichspannungsanwendungen. Das selbstheilende Folienkondensator-Konzept sorgt für eine hohe Betriebssicherheit und Zuverlässigkeit. Mit 68 nF Kapazität und einer Nennspannung von 630 V DC eignet sich der Kondensator unter anderem zum Koppeln und Entkoppeln, Abblocken, Glätten und Sieben sowie für Timing-Anwendungen. Die kompakte, flammhemmende Kunststoffausführung mit Epoxidharzverguss ermöglicht eine zuverlässige Montage auf Leiterplatten. Das Rastermaß von 15 mm ermöglicht eine einfache THT-Montage und eignet sich besonders für Reparaturen, industrielle Elektronik sowie den Einsatz in Netzteilen und Steuerungen. Eigenschaften Metallisierter Polyester-Folienkondensator (MKT) WIMA MKS 4 Serie Kapazität: 68 nF Nennspannung: 630 V DC Toleranz: ±10 % Selbstheilend Flammhemmendes Kunststoffgehäuse THT-Ausführung Rastermaß 15 mm Technische Daten MerkmalWertHerstellerWIMASerieMKS 4KondensatortypFolienkondensator / MKTDielektrikumPolyester (PET)Kapazität68 nFNennspannung DC  Nennspannung AC 630 V400 VToleranz±10 %Rastermaß (RM)15 mmBauformRadial, bedrahtetMontageartTHTPolaritätUnpolarisiertGehäuseKunststoff, flammhemmend Einsatzbereiche Netzteile und Stromversorgungen Koppel- und Entkoppelschaltungen Abblockanwendungen Glättung und Siebung Timing-Schaltungen Steuerungs- und Industrieelektronik Reparatur elektronischer Geräte Fazit Der WIMA MKS 4 mit 68 nF und 630 V ist ein zuverlässiger und vielseitig einsetzbarer Folienkondensator mit ±10 % Toleranz. Die selbstheilende, metallisierte Polyesterfolie und das standardisierte Rastermaß von 15 mm machen ihn zu einer sehr guten Wahl für Reparatur, Entwicklung und industrielle Elektronik.
