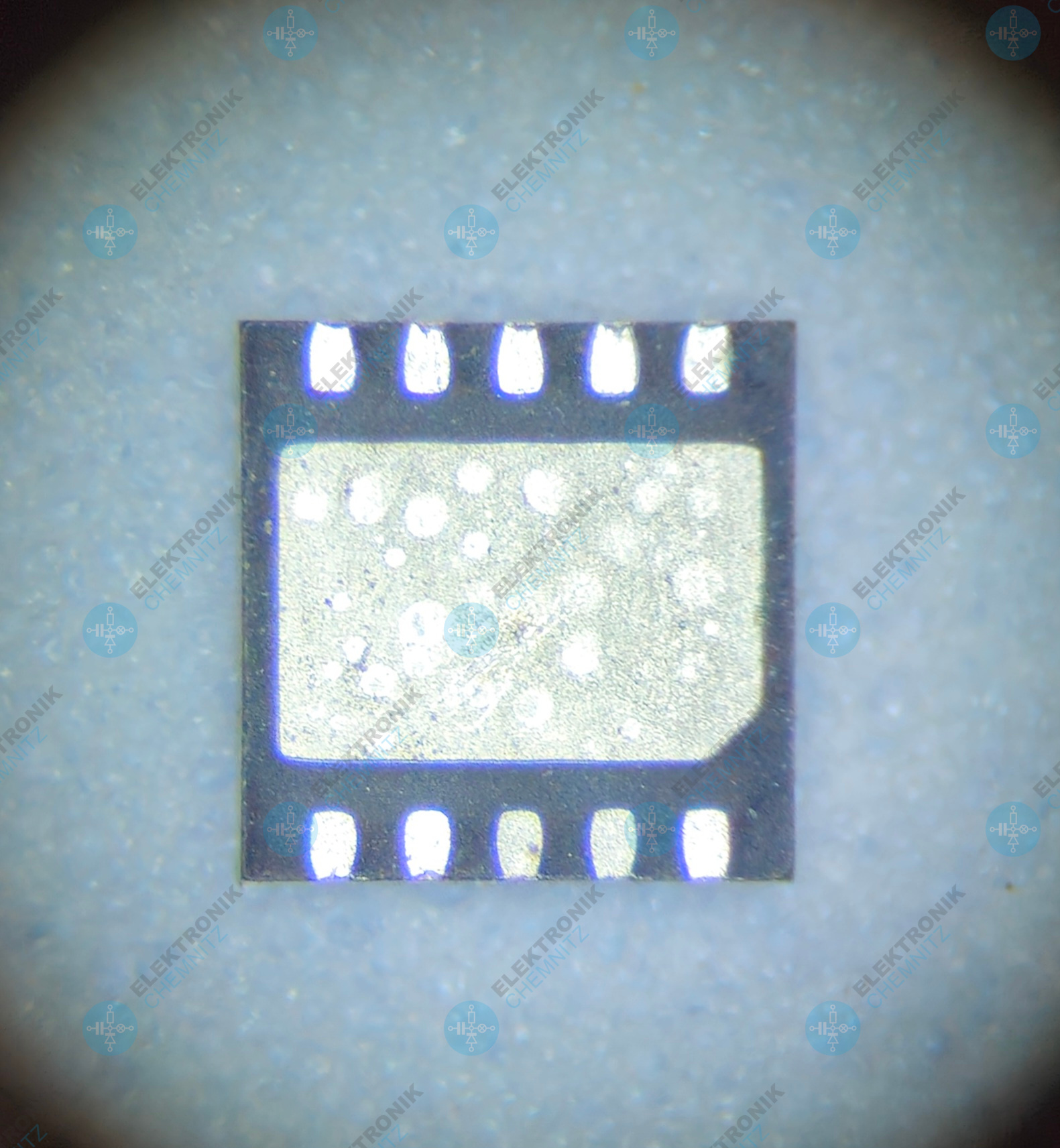

ETEK ET9640 Laderegler IC
Der ETEK ET9640 ist ein zuverlässiger Über-Spannungsregler (OVP) mit eingebautem MOSFET, der bei ungültigen Eingangsbedingungen das System über seinen OUT-Pin sicher abschaltet. Er schützt Verbraucher zuverlässig bei Eingangsspannungen bis zu 28 V und eignet sich für verschiedene mobile und industrielle Anwendungen. Seine integrierten Schutzmechanismen – einschließlich Überspannungsabschaltung (OVLO), Thermoabschaltung und Stoßfestigkeit – ermöglichen kompakte und robuste Designs mit hoher Betriebssicherheit. Eigenschaften Dauerstromfähigkeit: bis 7 A MOSFET mit typischem R_DS(on) von 8 mΩ Betriebsspannung (VIN): 2,5 V bis 28 V Interner Over-Voltage-Lockout (OVLO): 13,75 V Überspannungsschutz-Ansprechzeit: ca. 80 ns (typisch) Eingangs-Stoßfestigkeit: ±100 V Surge-Immunität Thermischer Shutdown für Überhitzungsschutz ESD-geschützt (Human Body Model): ±2 kV Gehäuse: DFN-10 (3 mm × 3 mm), bleifreies Design Besonderheiten Sehr niedriger R_DS(on) für minimale Leistungsverluste Integrierter Schutz gegen Überspannung und thermische Überlastung Hohe Haltbarkeit durch robustes MOSFET-Design Geringer Platzbedarf dank DFN-Gehäuse Ideal zur Verwendung bei Verbraucher-Schutz in tragbaren Geräten Anwendungen Schutz von Akkus, Powerbanks und mobilen Geräten Steuerungen in industriellen und Handheld-Elektroniken Festplatten, Kameras, Laptops GPS- / Navigationsgeräte Elektronische Schaltungen mit sensibler Stromversorgung Fazit Der ETEK ET9640 ist ein leistungsstarker und kompakter Schutz-IC, der Überspannung zuverlässig erkennt und das angeschlossene System abschaltet. Mit seinem niedrigen Widerstand, hohen Stromtragfähigkeit und integrierten Schutzmechanismen ist er hervorragend geeignet für moderne, leistungsstarke Geräte mit sensibler Stromversorgung.

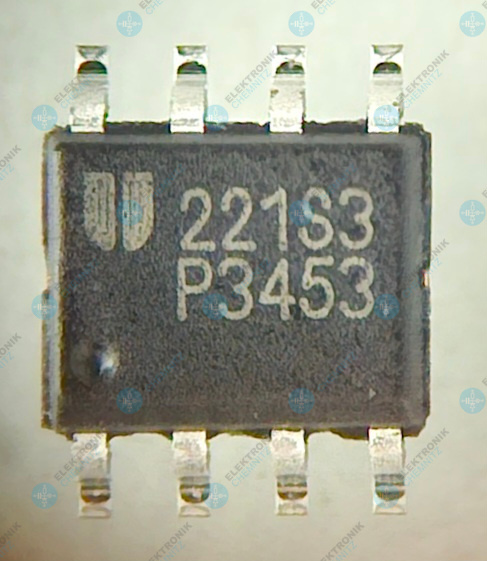

Eutech EUP3453 Spannungswandler 3 A 40 V 200 kHz Step-Down-Converter SOP-8
Kurzbeschreibung Der Eutech EUP3453 ist ein leistungsstarker Step-Down (Buck) Spannungswandler mit bis zu 3 A Ausgangsstrom. Er arbeitet mit Eingangsspannungen bis 40 V und eignet sich ideal für effiziente DC/DC-Wandlungen in kompakten SMD-Schaltungen. Produktbeschreibung Der EUP3453 ist ein stromgeregelter Abwärts-Schaltregler (Buck Converter), der für eine hohe Effizienz und stabile Ausgangsspannung ausgelegt ist. Er kann Ströme bis zu 3 A liefern und eignet sich damit auch für leistungsstärkere Anwendungen. Die Ausgangsspannung ist flexibel einstellbar und kann über einen externen Widerstandsteiler im Bereich von ca. 0,92 V bis 15 V konfiguriert werden. Der Regler arbeitet mit einer festen Schaltfrequenz von 200 kHz und bietet dadurch einen guten Kompromiss zwischen Effizienz und Bauteilgröße. Zusätzlich verfügt der EUP3453 über zahlreiche Schutzfunktionen wie Strombegrenzung, Überspannungsschutz und thermische Abschaltung. Ein integrierter Softstart reduziert Einschaltströme und schützt angeschlossene Komponenten. Durch die kompakte SOP-8 SMD-Bauform eignet sich der Baustein ideal für platzsparende Designs und moderne Leiterplattenlayouts. Eigenschaften Step-Down (Buck) Spannungswandler Ausgangsstrom bis 3 A Eingangsspannung bis 40 V Einstellbare Ausgangsspannung (ca. 0,92 – 15 V) Schaltfrequenz: 200 kHz Strommodus-Regelung für stabile Performance Integrierte Schutzfunktionen SMD-Gehäuse SOP-8 Technische Daten MerkmalWertTypEUP3453FunktionStep-Down DC/DC WandlerEingangsspannung4,75 – 40 VAusgangsspannung0,92 – 15 V (einstellbar)Ausgangsstrombis 3 ASchaltfrequenz200 kHzRegeltypstromgeregelt (Current Mode)GehäuseSOP-8 (SMD)SchutzfunktionenÜberstrom, Überspannung, Übertemperatur Einsatzbereiche DC/DC Spannungswandlung Versorgung von Mikrocontrollern und Embedded-Systemen Industrie- und Automatisierungstechnik Netzteile und Stromversorgungen DIY- und Elektronikprojekte Fazit Der Eutech EUP3453 ist ein leistungsfähiger und vielseitiger Step-Down Spannungswandler für Anwendungen bis 3 A. Mit hoher Eingangsspannung, einstellbarer Ausgangsspannung und kompaktem SOP-8 Gehäuse eignet er sich ideal für effiziente und platzsparende Stromversorgungen.

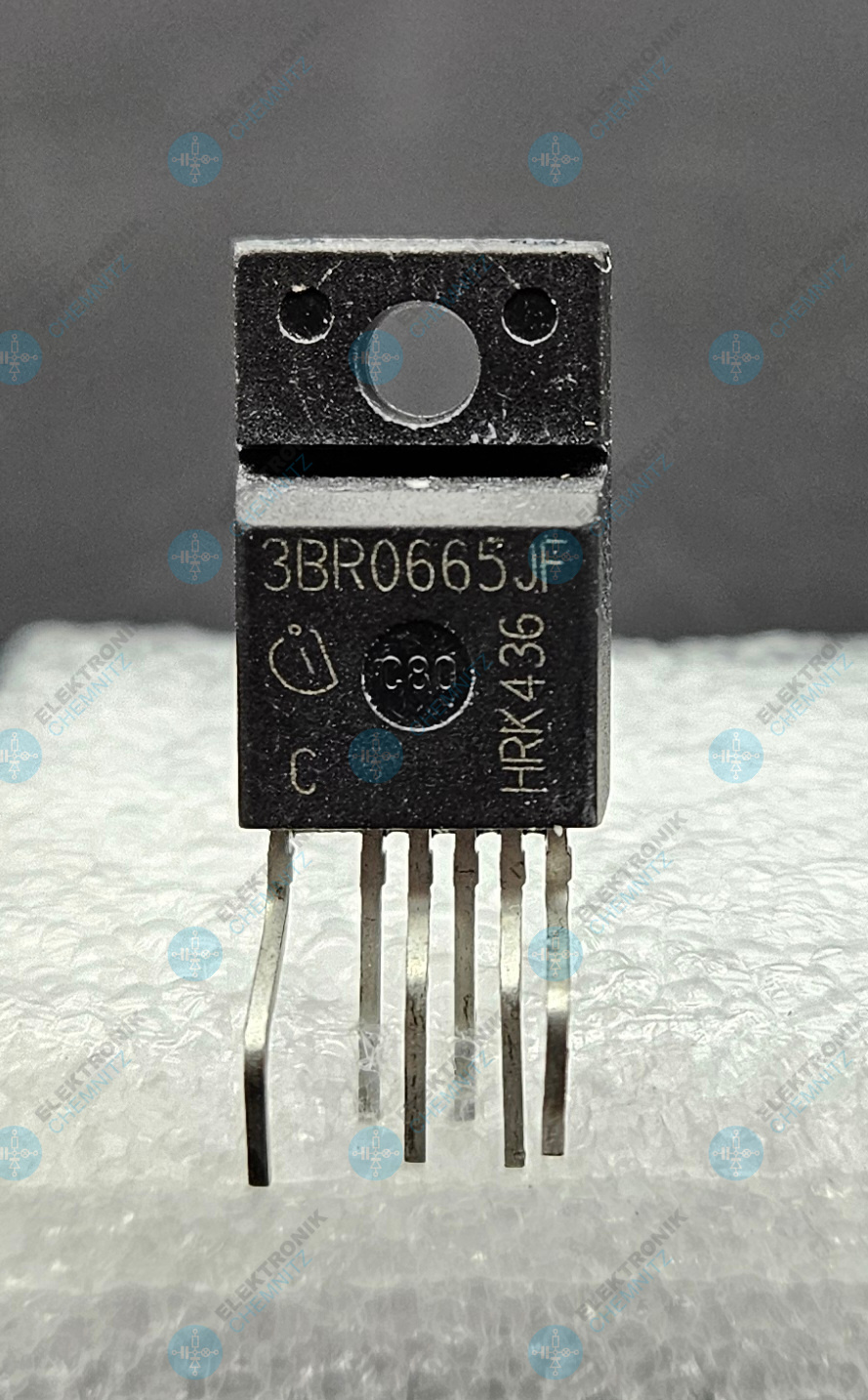

infineon ICE 3BR0665JF Off-Line Switch Mode Power Supply (SMPS) Current Mode Controller
Der Infineon ICE3BR0665JF Off-Line SMPS Current Mode Controller ist ein hochintegrierter und leistungsfähiger PWM-Controller für Schaltnetzteile mit Netzspannungsversorgung. Er wurde speziell für energieeffiziente Offline-Netzteile entwickelt und eignet sich ideal für Anwendungen in Netzteilen, Ladegeräten, Haushaltsgeräten, Industrieelektronik und Standby-Versorgungen. Der Baustein kombiniert einen Current-Mode-PWM-Controller mit integriertem Leistungsschalter und ermöglicht dadurch kompakte, kosteneffiziente und zuverlässige Netzteilkonstruktionen. Die integrierte Hochvolt-MOSFET-Technologie reduziert externe Bauteile und vereinfacht das Schaltungsdesign erheblich. Gleichzeitig sorgt die moderne Steuerarchitektur für stabile Regelung, schnelle Lastreaktion und hohe Effizienz. Der Controller unterstützt energiesparende Betriebsarten und erfüllt typische Anforderungen an niedrigen Standby-Verbrauch. Schutzfunktionen wie Überlastschutz, Überspannungsschutz, Kurzschlussschutz und Übertemperaturschutz gewährleisten einen sicheren und langlebigen Betrieb auch unter anspruchsvollen Einsatzbedingungen. Durch seine kompakte Bauweise und den hohen Integrationsgrad eignet sich der ICE3BR0665JF besonders für platzsparende Netzteilkonstruktionen mit hoher Leistungsdichte und zuverlässiger Langzeitstabilität. Technische Highlights: Hersteller: Infineon Typ: ICE3BR0665JF Produkttyp: Off-Line SMPS Current Mode Controller mit integriertem MOSFET Topologie: Schaltnetzteil-Controller (Current Mode) Integration: PWM-Controller + Leistungsschalter in einem Baustein Schutzfunktionen: Überlast, Überspannung, Kurzschluss, Übertemperatur Eigenschaften: Hoher Wirkungsgrad, geringer Standby-Verbrauch, kompakte Bauform Anwendungen: Schaltnetzteile, Ladegeräte, Netzadapter, Industrieelektronik, Haushaltsgeräte, Standby-Versorgungen Der Infineon ICE3BR0665JF SMPS Controller überzeugt durch hohen Integrationsgrad, zuverlässige Schutzfunktionen und effiziente Leistungsregelung – eine professionelle Lösung für kompakte und energieeffiziente Offline-Netzteilanwendungen.

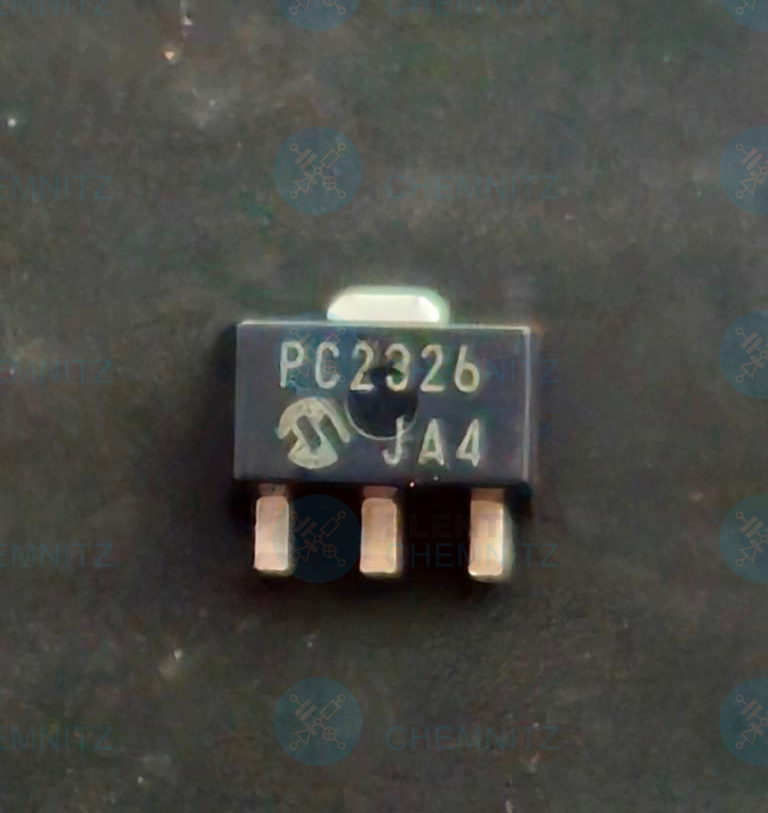

Microchip MCP1703AT-3002E/MB – LDO Spannungsregler 3,0 V, 250 mA, SOT-89
Kurzbeschreibung Der Microchip MCP1703AT-3002E/MB ist ein Low-Dropout-Spannungsregler (LDO) mit fester Ausgangsspannung von 3,0 V und einem Ausgangsstrom bis 250 mA. Er eignet sich ideal für energieeffiziente und batteriebetriebene Anwendungen. Produktbeschreibung Der MCP1703AT-3002E/MB von Microchip ist ein effizienter Linearregler (LDO), der für Anwendungen mit geringem Ruhestrom und stabiler Ausgangsspannung entwickelt wurde. Mit einer festen Ausgangsspannung von 3,0 V und einem maximalen Ausgangsstrom von 250 mA eignet er sich optimal für Mikrocontroller, Sensoren und portable Geräte. Der breite Eingangsspannungsbereich von 2,7 V bis 16 V ermöglicht flexible Einsatzmöglichkeiten, z. B. in batteriebetriebenen Systemen oder bei Versorgung über Netzteile. Durch den sehr niedrigen Ruhestrom im µA-Bereich ist der Regler besonders energieeffizient und ideal für Anwendungen mit geringem Stromverbrauch. Zusätzlich verfügt der Spannungsregler über integrierte Schutzfunktionen wie Kurzschluss-, Überstrom- und Übertemperaturschutz, wodurch ein sicherer Betrieb gewährleistet wird. Die SMD-Bauform im SOT-89 Gehäuse sorgt für eine gute Wärmeableitung bei gleichzeitig kompakter Baugröße. Eigenschaften Low-Dropout-Spannungsregler (LDO) Feste Ausgangsspannung: 3,0 V Ausgangsstrom bis 250 mA Eingangsspannung: 2,7 – 16 V Sehr geringer Ruhestrom (µA-Bereich) Geringe Dropout-Spannung Hohe Stabilität und Genauigkeit Integrierte Schutzfunktionen SMD-Gehäuse SOT-89 Technische Daten MerkmalWertTypMCP1703AT-3002E/MBAusgangsspannung3,0 VAusgangsstrommax. 250 mAEingangsspannung2,7 – 16 VDropout-Spannungca. 625 mV (typ.)Ruhestromtyp. wenige µARegeltypLDO (linear)GehäuseSOT-89 (SMD, 3 Pins)SchutzfunktionenKurzschluss, Überstrom, ÜbertemperaturHerstellerMicrochip Einsatzbereiche Mikrocontroller- und Embedded-Systeme Batteriebetriebene Geräte Sensor- und Messschaltungen Portable Elektronik Low-Power Anwendungen Fazit Der Microchip MCP1703AT-3002E/MB ist ein kompakter und energieeffizienter 3,0 V LDO-Spannungsregler. Mit geringem Ruhestrom, breitem Eingangsspannungsbereich und robuster Bauweise eignet er sich ideal für moderne, stromsparende Elektronikprojekte.

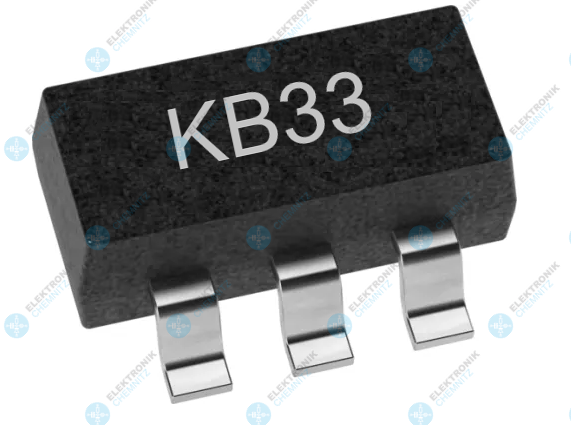

Microchip Spannungsregler MIC5205-3.3 150 mA 3,3 V LDO
Kurzbeschreibung Der Microchip MIC5205-3.3 ist ein rauscharmer LDO-Spannungsregler mit fester Ausgangsspannung von 3,3 V und einem maximalen Ausgangsstrom von 150 mA. Er ist in kompakter SMD-Ausführung mit 5 Pins erhältlich und eignet sich ideal für präzise Elektronikschaltungen. Produktbeschreibung Der MIC5205-3.3 von Microchip ist ein leistungsfähiger Low-Dropout-Spannungsregler (LDO), der speziell für Anwendungen mit niedriger Versorgungsspannung und geringem Rauschen entwickelt wurde. Er liefert eine stabile Ausgangsspannung von 3,3 V bei einem Ausgangsstrom von bis zu 150 mA. Dank seiner geringen Dropout-Spannung arbeitet der Regler auch bei kleinen Differenzen zwischen Ein- und Ausgangsspannung zuverlässig und effizient. Dies macht ihn besonders geeignet für batteriebetriebene Geräte und energieeffiziente Anwendungen. Die Ausführung als SMD-Bauteil im kompakten 5-Pin-Gehäuse (z. B. SOT-23-5) ermöglicht eine platzsparende Integration auf modernen Leiterplatten und eignet sich optimal für automatisierte Bestückungsprozesse. Der integrierte Enable-Eingang ermöglicht das gezielte Ein- und Ausschalten des Reglers, wodurch sich Strom sparen und die Systemsteuerung optimieren lässt. Zusätzlich bietet der MIC5205 umfassende Schutzfunktionen wie Strombegrenzung und thermische Abschaltung, die einen sicheren Betrieb gewährleisten. Eigenschaften Low-Dropout-Spannungsregler (LDO) Feste Ausgangsspannung: 3,3 V Ausgangsstrom bis 150 mA SMD-Ausführung mit 5 Pins (z. B. SOT-23-5) Geringe Dropout-Spannung Niedriges Ausgangsrauschen Enable-Pin zur Steuerung Integrierter Kurzschluss- und Übertemperaturschutz Technische Daten MerkmalWertTypMIC5205-3.3Ausgangsspannung3,3 VAusgangsstrommax. 150 mAEingangsspannungbis ca. 16 VDropout-Spannungca. 165 mV bei 150 mARegeltypLDO (Low Dropout)Ruhestromsehr gering (typ. < 100 µA)GehäuseSOT-23-5 (SMD, 5 Pins)SchutzfunktionenKurzschluss, ÜbertemperaturHerstellerMicrochip Einsatzbereiche Mikrocontroller- und Embedded-Systeme Batteriebetriebene Geräte Sensor- und Messschaltungen Portable Elektronik Low-Power Anwendungen Fazit Der Microchip MIC5205-3.3 ist ein kompakter und effizienter LDO-Spannungsregler in SMD-Ausführung mit 5 Pins. Mit geringem Dropout, niedrigem Rauschen und hoher Zuverlässigkeit ist er die ideale Wahl für moderne, platzsparende Elektronikdesigns.

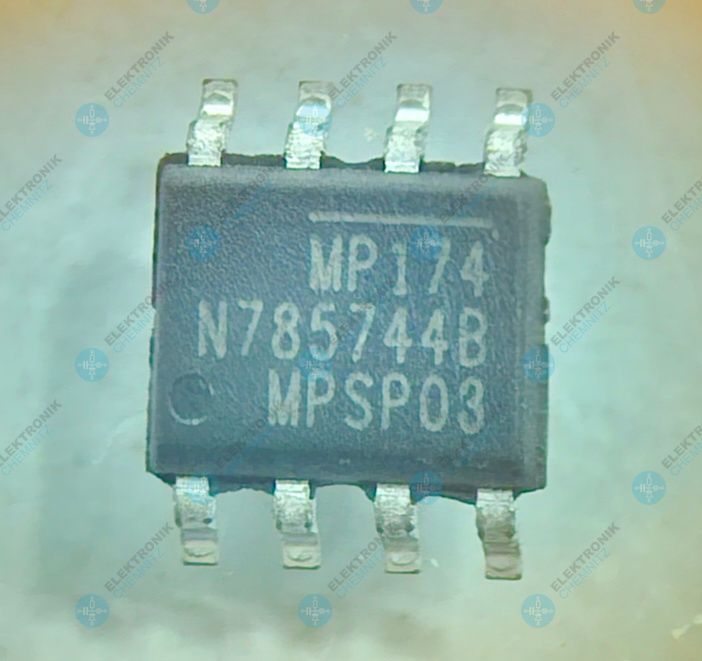

MPS MP174 Spannungsregler 700 V Offline 400 mA SOIC-8
Der MP174 von Monolithic Power Systems (MPS) ist ein leistungsfähiger Off-Line-Schaltregler mit integriertem 700V-MOSFET, der für die direkte Ansteuerung von Netzspannungen entwickelt wurde. Er bietet eine effiziente, kompakte und zuverlässige Lösung für die Erzeugung von Hilfs- oder Sekundärspannungen in Netzteilen und Stromversorgungen – ideal für industrielle Steuerungen, IoT-Geräte, Hausautomationssysteme oder LED-Treiber. Dank seines integrierten Hochvolt-Schalttransistors reduziert der MP174 die Zahl externer Bauteile und ermöglicht kosteneffiziente, platzsparende Designs mit hoher Zuverlässigkeit. Eigenschaften Typ: Off-Line-Schaltregler (Flyback / Buck / Buck-Boost) Eingangsspannung: bis 700V DC Ausgangsstrom: bis zu 400mA Integrierter 700V-MOSFET Schaltfrequenz: ca. 60kHz (fest) Standby-Leistungsaufnahme: < 100mW Integrierter Überstrom-, Überspannungs- und Übertemperaturschutz Gehäuse: SOIC-8 Temperaturbereich: -40°C bis +125°C Besonderheiten Direkte Netzspannungsversorgung ohne zusätzlichen HV-MOSFET Minimale externe Beschaltung – kompakte Schaltungsumsetzung Hoher Wirkungsgrad durch integrierte Leistungsstufe Umfassende Schutzfunktionen für sicheren Betrieb Ideal für platzkritische Netzteil- und Steuerungsdesigns Anwendungen Universelle Netzteile und Ladegeräte Hausautomations- und IoT-Geräte LED-Treiber und Beleuchtungssteuerungen Industriesteuerungen und Netzmodulversorgungen Hilfsstromversorgungen in AC/DC-Systemen Fazit: Der MPS MP174 ist ein kompakter, hocheffizienter 700V-Offline-Spannungsregler mit integriertem MOSFET. Er vereinfacht das Design von Netzspannungsversorgungen erheblich und bietet eine robuste, zuverlässige Lösung für moderne Industrie- und Konsumerelektronik.

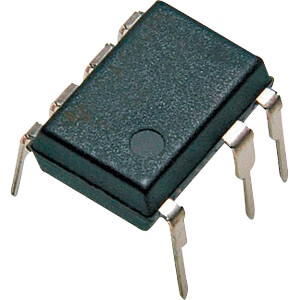

PI LNK364PN Schaltregler DIP8 230 VAC 5,5 W
LNK364PN – Schaltregler-IC (Power Integrations) Kurzbeschreibung Der LNK364PN ist ein hocheffizienter Schaltregler-IC aus der LinkSwitch-TN Serie von Power Integrations. Er ermöglicht die direkte Umsetzung von Netzspannung in geregelte DC-Spannungen für kosteneffiziente und platzsparende Stromversorgungen. Produktbeschreibung Der LNK364PN integriert Hochvolt-MOSFET, Steuerlogik und Schutzfunktionen in einem einzigen DIP-8 Gehäuse. Er eignet sich ideal für Netzteile im Leistungsbereich bis ca. 3,1 W (universeller Eingang 85–265 VAC) und bis zu 5,5 W bei 230 VAC. Dank seiner hohen Integration reduziert er die Anzahl externer Bauteile, was zu geringeren Kosten, hoher Zuverlässigkeit und kompakten Designs führt. Typische Anwendungen sind Standby-Netzteile, Adapter, Haushaltsgeräte oder Industrieelektronik. Technische Daten Eingangsspannung: 85–265 VAC (universell) Ausgangsleistung: bis 3,1 W (85–265 VAC), bis 5,5 W (230 VAC) Interner MOSFET integriert Gehäuse: DIP-8 (Through-Hole) Schaltfrequenz: ca. 66 kHz Schutzfunktionen: Überstromschutz (OCP) Übertemperaturschutz (OTP) Unterspannungsschutz (UVLO) Effizienz: hoch, optimiert für geringe Verluste im Leerlauf Einsatzbereiche Kompakte Netzteile und Ladegeräte Haushaltsgeräte (z. B. Steuerplatinen) Industrie- und Gebäudeautomation Adapter und kleine DC-Versorgungen Standby- und Hilfsstromversorgungen Fazit Der LNK364PN ist ein vielseitiger, zuverlässiger und effizienter Schaltregler-IC für kostensensitive Anwendungen. Mit seiner hohen Integration und den eingebauten Schutzmechanismen ist er die ideale Wahl für kompakte Stromversorgungen im unteren Leistungsbereich.

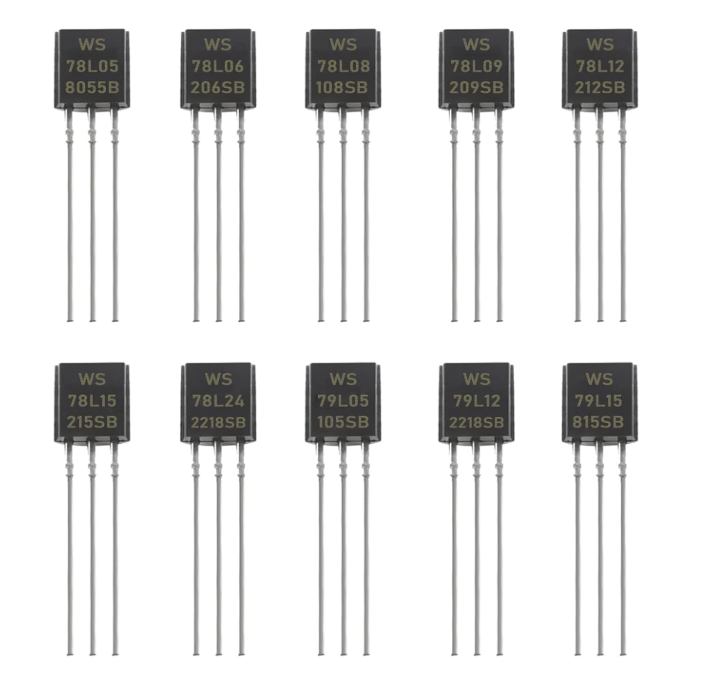

Spannungsregler 78Lxx / 79Lxx – Festspannungsregler im TO-92 Gehäuse
Kurzbeschreibung Die Spannungsregler der Serien 78Lxx (positiv) und 79Lxx (negativ) sind kompakte Festspannungsregler im TO-92 Gehäuse. Sie liefern stabile Ausgangsspannungen für vielfältige Elektronikanwendungen und sind in verschiedenen Spannungsvarianten erhältlich. Produktbeschreibung Die Spannungsregler der 78Lxx- und 79Lxx-Serie gehören zu den bewährten Standardbausteinen in der Elektronik. Sie stellen eine feste Ausgangsspannung mit einfacher Beschaltung bereit und eignen sich ideal für die Versorgung von Mikrocontrollern, Sensoren und analogen sowie digitalen Schaltungen. Die 78Lxx-Serie liefert positive Ausgangsspannungen, während die 79Lxx-Serie für negative Spannungen ausgelegt ist. Dadurch können beide Serien flexibel in unterschiedlichsten Schaltungsdesigns eingesetzt werden. Dank des kompakten TO-92 Gehäuses sind die Regler besonders platzsparend und eignen sich hervorragend für kleine Platinen und Anwendungen mit geringem Strombedarf. Alle Varianten verfügen über integrierte Schutzfunktionen wie Kurzschluss- und Übertemperaturschutz, wodurch ein sicherer und zuverlässiger Betrieb gewährleistet wird. Eigenschaften Festspannungsregler der Serien 78Lxx (positiv) und 79Lxx (negativ) Verschiedene Spannungsvarianten verfügbar Kompaktes TO-92 Gehäuse Einfache Beschaltung mit wenigen externen Bauteilen Integrierter Kurzschluss- und Übertemperaturschutz Zuverlässiger und stabiler Betrieb Technische Daten MerkmalWertSerie78Lxx / 79LxxAusgangsspannungje nach Variante (siehe Auswahl)Eingangsspannungbis ca. 30 VAusgangsstrommax. 100 mAGehäuseTO-92RegeltyplinearSchutzfunktionenKurzschluss, ÜbertemperaturHerstellerherstellerabhängig Verfügbare Varianten 78L05 – +5 V 78L06 – +6 V 78L08 – +8 V 78L09 – +9 V 78L12 – +12 V 78L15 – +15 V 78L24 – +24 V 79L05 – -5 V 79L12 – -12 V 79L15 – -15 V Einsatzbereiche Versorgung von Mikrocontrollern Analoge und digitale Schaltungen Sensor- und Elektronikmodule DIY- und Entwicklungsprojekte Prototypenbau Fazit Die Spannungsregler der Serien 78Lxx und 79Lxx bieten eine einfache und zuverlässige Lösung zur Bereitstellung stabiler Spannungen. Durch die große Variantenvielfalt und das kompakte TO-92 Gehäuse sind sie ideal für zahlreiche Anwendungen in der Elektronik geeignet.

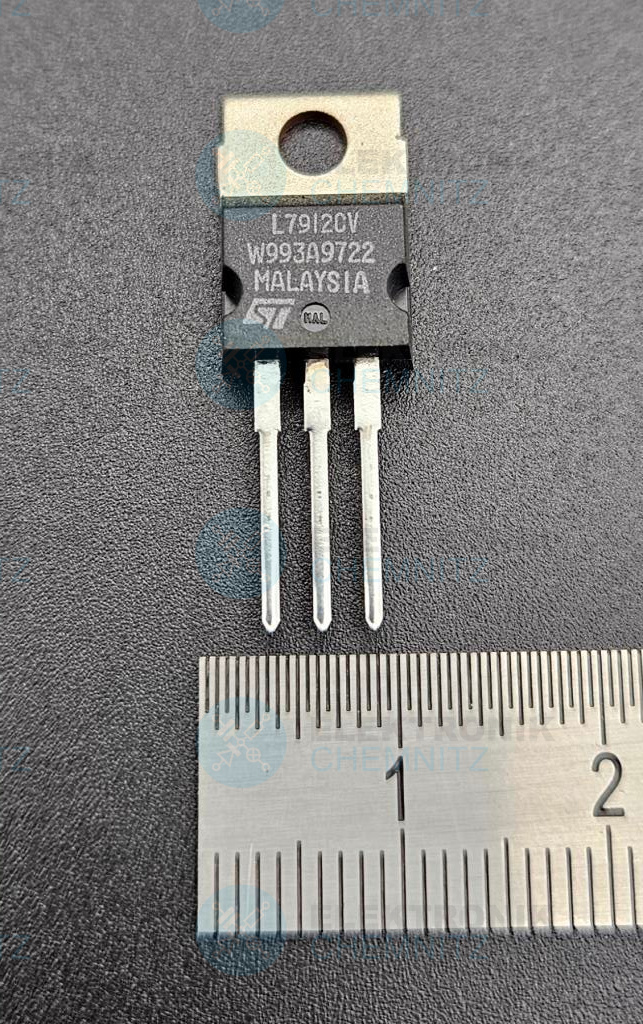

Spannungsregler L7912CV TO-220 1,5 A -12 V negativ
negativer Spannungsregler -12V 1,5A Gehäuse: TO-220

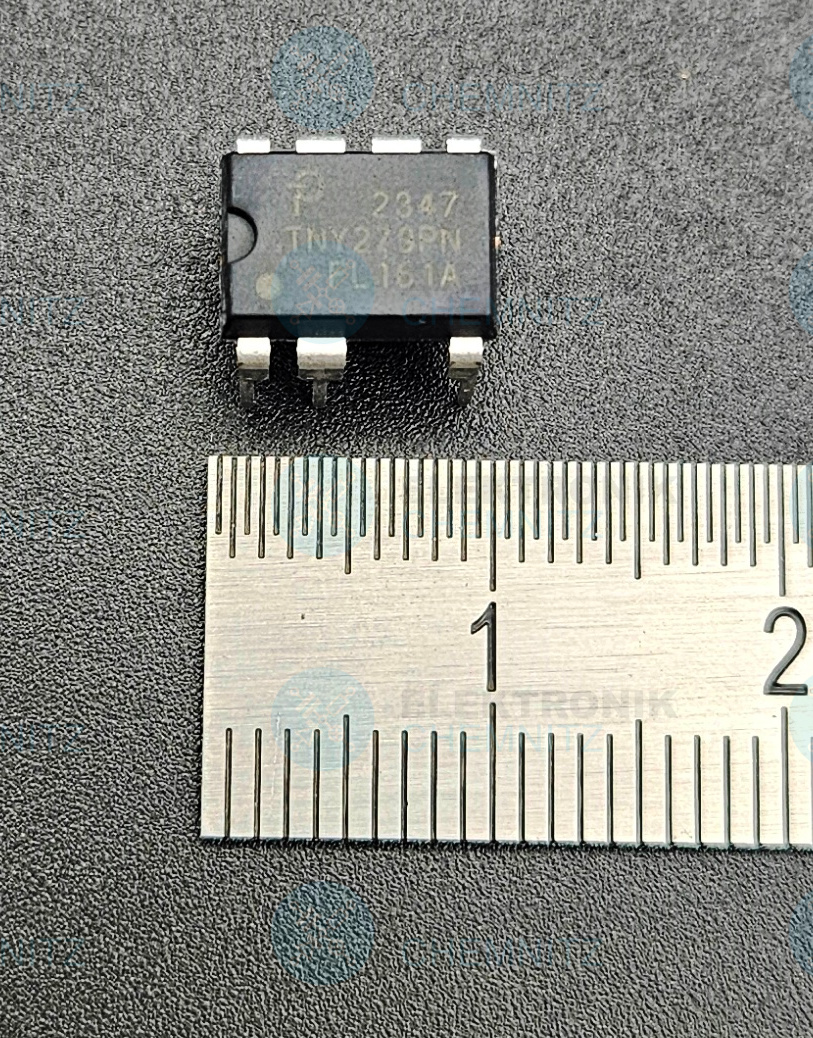

TNY 279 PN Off-Line-/Off-Line-PWM- und CV/CC-Switcher DIL8
Kurzbeschreibung Der TNY279PN ist ein integrierter Off-Line-Schaltregler (TinySwitch-III Serie) mit PWM- und CV/CC-Regelung. Er eignet sich ideal für kompakte und energieeffiziente Schaltnetzteile bis ca. 32 W. Produktbeschreibung Der TNY279PN ist ein hochintegrierter Off-Line-Switcher aus der TinySwitch-III Serie und kombiniert Leistungs-MOSFET, Steuerung und Schutzfunktionen in einem Baustein. Dadurch lassen sich kostengünstige und effiziente AC/DC-Netzteile mit minimalem Bauteilaufwand realisieren. Der Baustein arbeitet mit einer Flyback-Topologie und ist für Eingangsspannungen im Bereich von typischer Netzspannung (85–265 VAC) ausgelegt. Die integrierte PWM-Regelung sowie die Unterstützung von Konstantspannung (CV) und Konstantstrom (CC) ermöglichen den Einsatz in Ladegeräten und Netzteilen. Durch die hohe Integration werden externe Komponenten reduziert, was die Entwicklung vereinfacht und die Systemkosten senkt. Zusätzlich sorgen integrierte Schutzfunktionen wie Überstrom-, Überspannungs- und Temperaturabschaltung für einen sicheren Betrieb. Das DIL-8 (DIP-8) Gehäuse ermöglicht eine einfache THT-Montage und gute Wärmeableitung. Eigenschaften Off-Line PWM- und CV/CC-Switcher Integrierter Leistungs-MOSFET (700 V) Geeignet für Flyback-Schaltnetzteile Leistung bis ca. 32 W Schaltfrequenz ca. 132 kHz Für Netzspannungen (85 – 265 VAC) geeignet Hohe Integration reduziert externe Bauteile Integrierte Schutzfunktionen Technische Daten MerkmalWertTypTNY279PNSerieTinySwitch-IIIFunktionOff-Line AC/DC SwitcherTopologieFlybackEingangsspannung85 – 265 VACLeistungbis ca. 32 WSchaltfrequenzca. 132 kHzDurchbruchspannung700 VGehäuseDIL-8 / DIP-8 (THT)Betriebstemperatur-40 °C bis +150 °C Einsatzbereiche Schaltnetzteile (SMPS) Ladegeräte (CV/CC Anwendungen) Standby-Netzteile LED-Treiber Haushaltsgeräte und Consumer-Elektronik Fazit Der TNY279PN ist ein kompakter und leistungsfähiger Off-Line-Switcher für effiziente Netzteile. Dank hoher Integration, integrierter Schutzfunktionen und einfacher Beschaltung eignet er sich ideal für kostengünstige und zuverlässige Stromversorgungen.

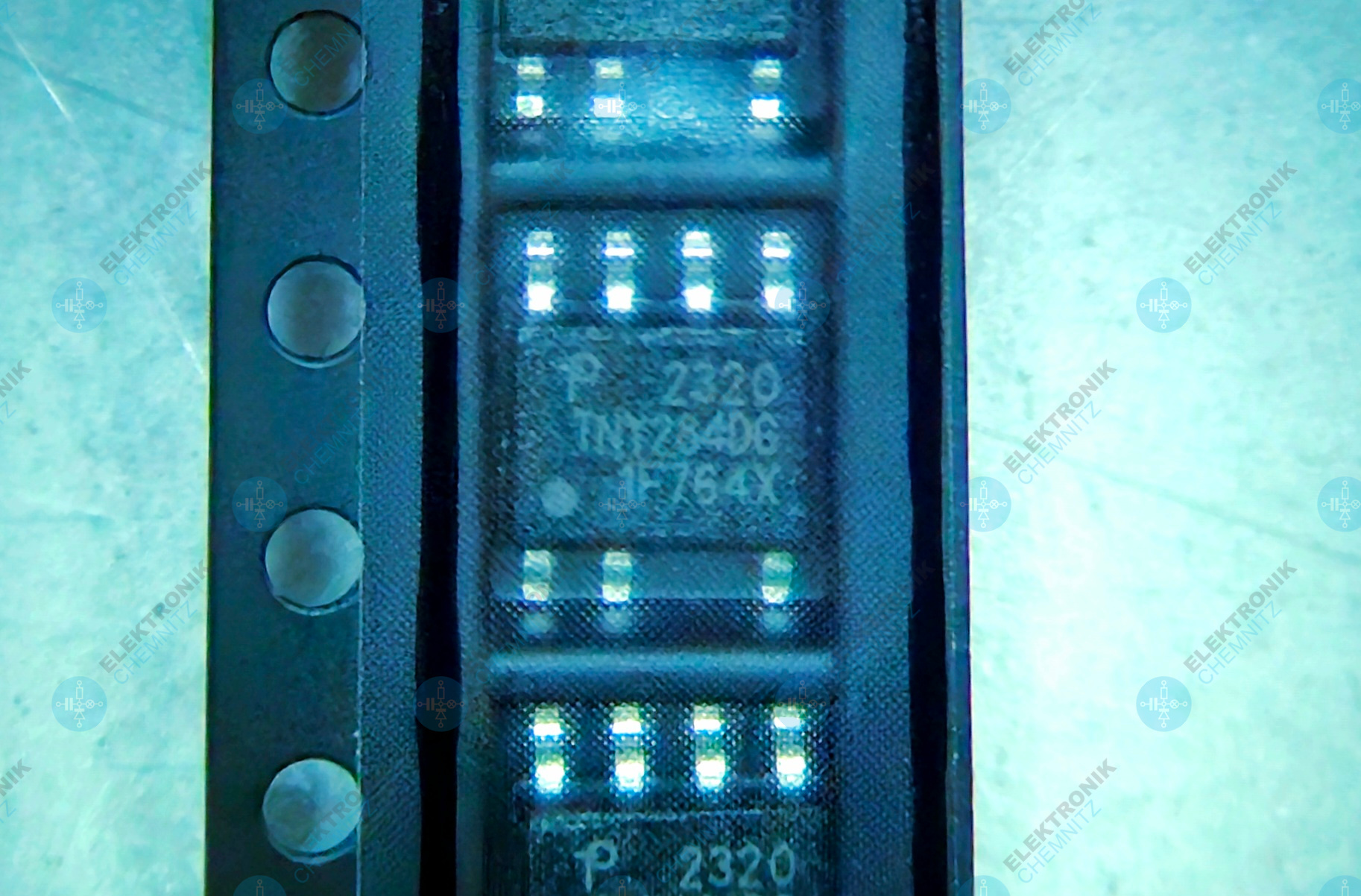

TNY284DG AC/DC-Wandler, Flyback, 85 V bis 265 VAC Eingangsspannung, 5 W, SO-8
Der TNY284DG ist ein integrierter AC/DC-Flyback-Wandler für kompakte und effiziente Schaltnetzteile. Er unterstützt einen weiten Eingangsspannungsbereich von 85 V bis 265 V AC und eignet sich hervorragend für netzgespeiste Anwendungen mit geringer Ausgangsleistung bis 5 W. Durch die hohe Integration von Hochspannungs-MOSFET, Steuerlogik und Schutzfunktionen reduziert der Baustein den externen Schaltungsaufwand deutlich. Das platzsparende SO-8-Gehäuse ermöglicht kompakte Designs bei gleichzeitig hoher Effizienz und Betriebssicherheit. Kurzbeschreibung Der TNY284DG kombiniert einfache Beschaltung mit hoher Zuverlässigkeit und ist ideal für kosteneffiziente Flyback-Netzteile. Umfangreiche integrierte Schutzfunktionen sorgen für einen stabilen und sicheren Betrieb im Dauer- und Standby-Einsatz. Eigenschaften Integrierter AC/DC-Flyback-Wandler Weiter Eingangsspannungsbereich: 85 V – 265 V AC Ausgangsleistung bis 5 W Integrierter Hochspannungs-MOSFET Geringer Standby-Stromverbrauch Hoher Wirkungsgrad Integrierte Schutzfunktionen Reduzierte externe Bauteilanzahl Kompaktes SO-8-Gehäuse Technische Daten MerkmalWert Typ AC/DC-Wandler (Flyback) Eingangsspannung 85 V – 265 V AC Ausgangsleistung bis 5 W Topologie Flyback Schaltfrequenz intern gesteuert Schutzfunktionen Überstrom, Überspannung, Übertemperatur Gehäuse SO-8 Montageart SMD Einsatzbereich Netzbetrieb Einsatzbereiche Kompakte Schaltnetzteile Standby- und Hilfsstromversorgungen Haushalts- und Industriegeräte Steuerungen und Embedded-Systeme Netzbetriebene Elektronikmodule Fazit Der TNY284DG ist ein zuverlässiger, platzsparender und effizienter AC/DC-Flyback-Wandler für netzgespeiste Anwendungen bis 5 W. Dank hoher Integration, geringer Bauteilanzahl und umfassender Schutzfunktionen eignet er sich ideal für moderne, kompakte Schaltnetzteil-Designs.

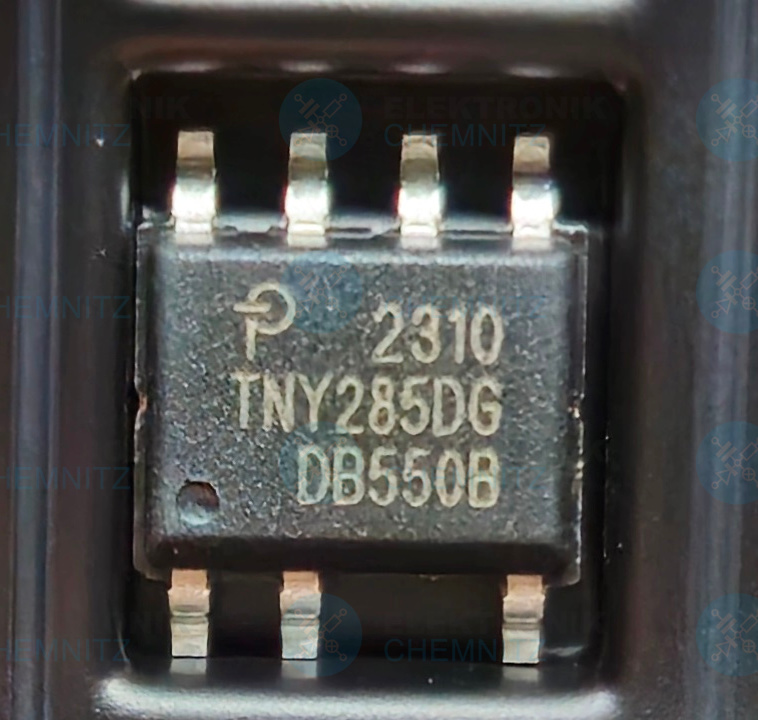

TNY285DG AC/DC-Wandler, Flyback, 85 V bis 265 VAC Eingangsspannung, 6 W, SO-8
Der TNY285DG ist ein integrierter AC/DC-Flyback-Wandler für kompakte, effiziente Schaltnetzteile mit einer Ausgangsleistung von bis zu 6 W. Er unterstützt einen weiten Eingangsspannungsbereich von 85 V bis 265 V AC und eignet sich ideal für netzgespeiste Anwendungen mit begrenztem Platzangebot. Durch die hohe Integration von Hochspannungs-MOSFET, Steuerlogik und umfangreichen Schutzfunktionen reduziert der TNY285DG den externen Bauteilaufwand deutlich. Das kompakte SO-8-Gehäuse ermöglicht platzsparende Designs bei gleichzeitig hoher Zuverlässigkeit und Effizienz. Kurzbeschreibung Der TNY285DG ist die leistungsstärkere Variante innerhalb der TinySwitch-Familie und eignet sich hervorragend für Flyback-Netzteile mit höherem Leistungsbedarf. Dank integrierter Schutzmechanismen ist ein sicherer Dauer- und Standby-Betrieb gewährleistet. Eigenschaften Integrierter AC/DC-Flyback-Wandler Weiter Eingangsspannungsbereich: 85 V – 265 V AC Ausgangsleistung bis 6 W Integrierter Hochspannungs-MOSFET Geringer Standby-Stromverbrauch Hoher Wirkungsgrad Umfassende Schutzfunktionen integriert Reduzierte externe Bauteilanzahl Kompaktes SO-8-Gehäuse Technische Daten MerkmalWert Typ AC/DC-Wandler (Flyback) Eingangsspannung 85 V – 265 V AC Ausgangsleistung bis 6 W Topologie Flyback Regelung intern Schutzfunktionen Überstrom, Überspannung, Übertemperatur Gehäuse SO-8 Montageart SMD Einsatzbereich Netzbetrieb Einsatzbereiche Kompakte Schaltnetzteile Standby- und Hilfsstromversorgungen Haushalts- und Industriegeräte Steuerungen und Embedded-Systeme Netzbetriebene Elektronikmodule Fazit Der TNY285DG bietet eine hohe Leistungsdichte, einfache Beschaltung und zuverlässigen Betrieb für netzgespeiste Flyback-Schaltnetzteile bis 6 W. Dank kompakter Bauform und umfangreicher Schutzfunktionen ist er eine ausgezeichnete Wahl für moderne, platzsparende Netzteil-Designs.

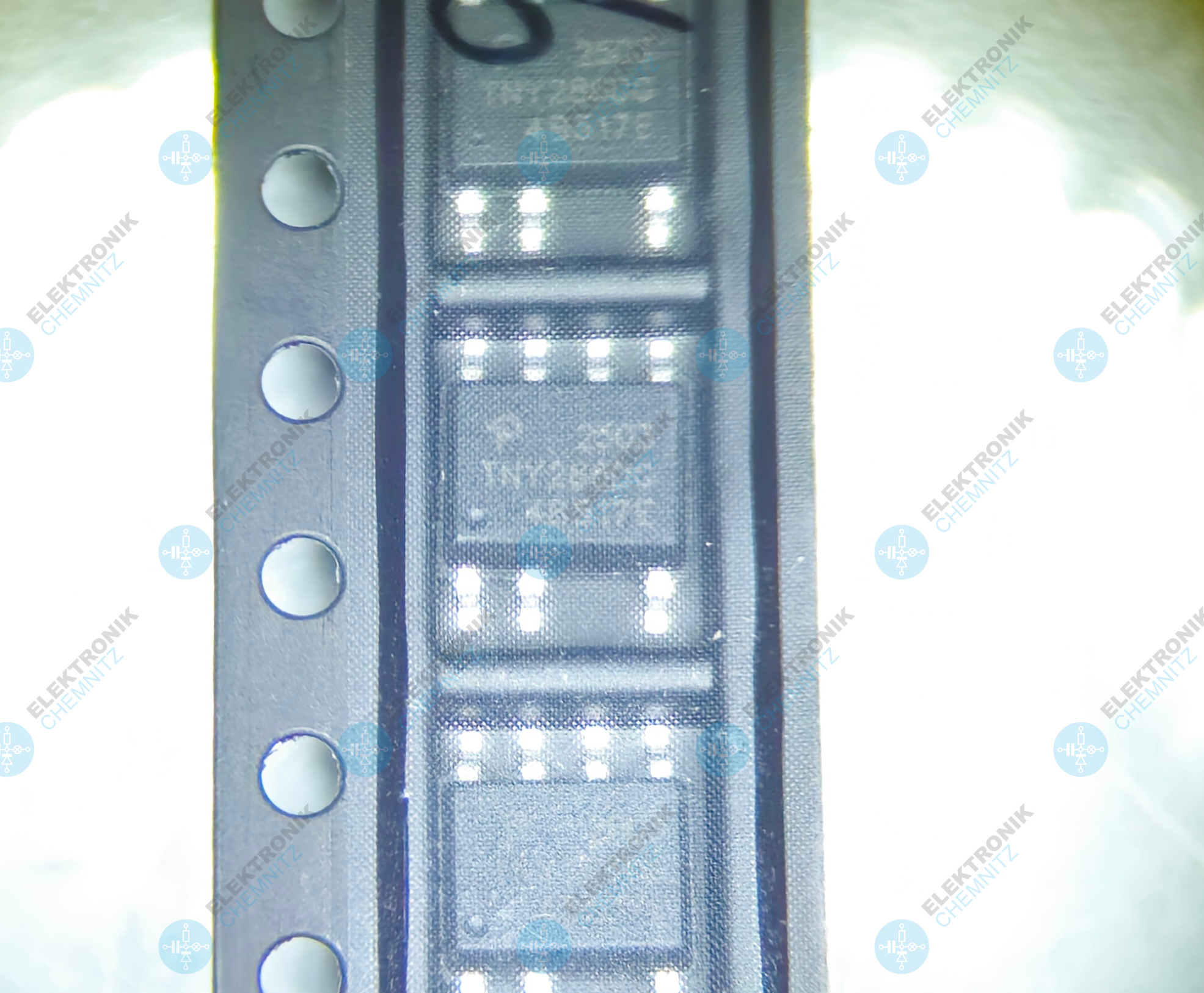

TNY286DG AC/DC-Wandler, Flyback, 85 V bis 265 VAC Eingangsspannung, 7 W, SO-8
Der TNY286DG ist ein leistungsstarker integrierter AC/DC-Flyback-Wandler für kompakte Schaltnetzteile mit einer Ausgangsleistung von bis zu 7 W. Er unterstützt einen weiten Eingangsspannungsbereich von 85 V bis 265 V AC und eignet sich hervorragend für netzgespeiste Anwendungen mit erhöhtem Leistungsbedarf bei minimalem Platzangebot. Dank der hohen Integration von Hochspannungs-MOSFET, Steuerlogik und umfassenden Schutzfunktionen reduziert der TNY286DG den externen Schaltungsaufwand erheblich. Das kompakte SO-8-Gehäuse ermöglicht effiziente, platzsparende Designs mit hoher Zuverlässigkeit. Kurzbeschreibung Der TNY286DG ist die leistungsstärkste Variante innerhalb der TinySwitch-Familie in diesem Gehäuseformat und ideal für Flyback-Netzteile mit höherem Energiebedarf. Integrierte Schutzmechanismen sorgen für einen sicheren und stabilen Dauer- sowie Standby-Betrieb. Eigenschaften Integrierter AC/DC-Flyback-Wandler Weiter Eingangsspannungsbereich: 85 V – 265 V AC Ausgangsleistung bis 7 W Integrierter Hochspannungs-MOSFET Sehr geringer Standby-Stromverbrauch Hoher Wirkungsgrad Umfassende Schutzfunktionen integriert Geringe externe Bauteilanzahl Kompaktes SO-8-Gehäuse Technische Daten MerkmalWert Typ AC/DC-Wandler (Flyback) Eingangsspannung 85 V – 265 V AC Ausgangsleistung bis 7 W Topologie Flyback Regelung intern Schutzfunktionen Überstrom, Überspannung, Übertemperatur Gehäuse SO-8 Montageart SMD Einsatzbereich Netzbetrieb Einsatzbereiche Kompakte Schaltnetzteile Standby- und Hilfsstromversorgungen Haushalts- und Industriegeräte Steuerungen und Embedded-Systeme Netzbetriebene Elektronikmodule Fazit Der TNY286DG ist ein leistungsfähiger, effizienter und äußerst kompakter AC/DC-Flyback-Wandler für netzgespeiste Anwendungen bis 7 W. Durch seine hohe Integration, den geringen Bauteilaufwand und umfangreiche Schutzfunktionen ist er ideal für moderne, platzsparende Netzteil-Designs geeignet.
