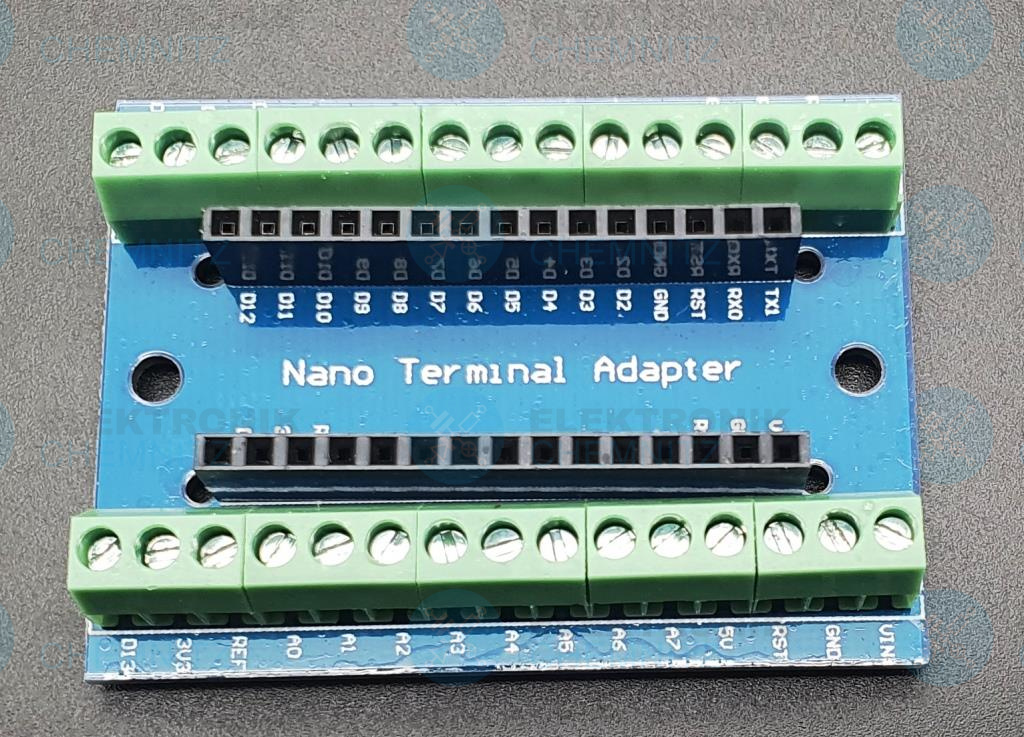

Arduino Nano Terminal Adapter mit Schraubklemmen
Einfaches Adapterboard zum einfachen Anschluss von Kabel an einen Arduino Nano oder Nano Clone. Den Nano über die Steckleisten aufstecken, Kabel anschließen und loslegen. - Breite: 54,5mm - Länge: 40,7mm - Höhe ohne Nano: 12mm
D-SUN Step-Down-Wandler – 3 A, Eingang 4,5–28 V, Ausgang 0,8–20 V
Kurzbeschreibung Der D-SUN Step-Down-Wandler ist ein kompakter, einstellbarer DC/DC-Abwärtswandler mit einem Ausgangsstrom von bis zu 3 A. Er ermöglicht die Reduzierung einer Eingangsspannung von 4,5 bis 28 V DC auf eine einstellbare Ausgangsspannung von 0,8 bis 20 V DC. Produktbeschreibung Der kompakte D-SUN Step-Down-Wandler eignet sich zur effizienten Spannungswandlung in elektronischen Schaltungen. Als Abwärtswandler (Buck Converter) kann er eine höhere Gleichspannung auf eine niedrigere, individuell einstellbare Ausgangsspannung reduzieren. Die Ausgangsspannung lässt sich über das integrierte Potentiometer einstellen. Dadurch kann das Modul flexibel für verschiedene Versorgungsspannungen eingesetzt werden. Mit einem Eingangsspannungsbereich von 4,5 bis 28 V DC und einem maximalen Ausgangsstrom von 3 A eignet sich der Wandler unter anderem für Anwendungen mit 5 V, 12 V oder 24 V Eingangsspannung. Die besonders kompakte Bauform mit nur 17 mm Breite, 22,5 mm Länge und 4,5 mm Höhe ermöglicht den Einbau auch bei beengten Platzverhältnissen. Eigenschaften Kompakter DC/DC-Step-Down-Wandler Eingangsspannung: 4,5–28 V DC Ausgangsspannung: 0,8–20 V DC, einstellbar Ausgangsstrom: bis 3 A Einstellbare Ausgangsspannung über Potentiometer Effiziente Abwärtswandlung Sehr kompakte Bauform Nur 4,5 mm Bauhöhe Für Reparatur, Entwicklung und individuelle Stromversorgungen geeignet Technische Daten MerkmalWertHerstellerD-SUNGerätetypStep-Down-Wandler / DC/DC-Buck-ConverterEingangsspannung4,5–28 V DCAusgangsspannung0,8–20 V DC, einstellbarAusgangsstrombis 3 AEingangDCAusgangDCSpannungsregelungÜber PotentiometerBreite17 mmLänge22,5 mmHöhe4,5 mmBauformKompaktes Modul Einsatzbereiche Spannungsversorgung elektronischer Schaltungen Arduino- und Mikrocontroller-Projekte LED-Versorgung Modellbau Reparatur elektronischer Geräte Prototypen und Entwicklungsaufbauten Anpassung von 12-V- und 24-V-Versorgungen DIY-Elektronik Anwendungen mit begrenztem Einbauraum Fazit Der D-SUN Step-Down-Wandler mit 3 A bietet eine flexible und platzsparende Lösung zur Spannungswandlung. Mit 4,5–28 V Eingangsspannung, 0,8–20 V einstellbarer Ausgangsspannung und bis zu 3 A Ausgangsstrom eignet er sich für zahlreiche elektronische Anwendungen. Die extrem kompakte Bauform von 17 × 22,5 × 4,5 mm ermöglicht zudem den Einsatz bei sehr beengten Platzverhältnissen.
DC-DC Step-Up Converter mit USB-C – 2–24 V Eingang, 5–28 V Ausgang
Kurzbeschreibung Der kompakte DC-DC-Aufwärtswandler ermöglicht das Erhöhen einer niedrigen Gleichspannung auf eine höhere, einstellbare Ausgangsspannung. Der Eingangsspannungsbereich liegt bei 2–24 V DC, während am Ausgang 5–28 V DC zur Verfügung stehen. Der maximale Wirkungsgrad beträgt bis zu 93 %. Produktbeschreibung Dieser Mini-DC-DC-Step-Up-Converter eignet sich ideal für mobile Stromversorgungen, DIY-Projekte, LED-Anwendungen und elektronische Schaltungen, bei denen eine höhere Versorgungsspannung aus einer niedrigeren Eingangsspannung erzeugt werden soll. Der Wandler verfügt über eine USB-C-Schnittstelle sowie zusätzliche Lötanschlüsse für den Eingang. Dadurch kann das Modul beispielsweise mit einem USB-Ladegerät oder einer mobilen Stromquelle betrieben werden. Aus einer geeigneten Stromquelle lassen sich beispielsweise 9 V, 12 V, 15 V, 18 V oder 24 V erzeugen. Die Ausgangsspannung kann innerhalb des angegebenen Bereichs individuell eingestellt werden. Für den Dauerbetrieb wird ein Ausgangsstrom von etwa 1 A empfohlen. Kurzzeitig kann der Wandler bis zu 2 A liefern, abhängig von den jeweiligen Betriebsbedingungen. Mit einer Baugröße von nur 31,1 × 17,3 × 7 mm ist das Modul besonders flach und lässt sich auch in kleinen Geräten und beengten Einbausituationen problemlos integrieren. Eigenschaften Kompakter DC-DC-Aufwärtswandler Step-Up / Boost Converter Eingangsspannung: 2–24 V DC Ausgangsspannung: 5–28 V DC Ausgangsspannung einstellbar Wirkungsgrad bis zu 93 % USB-C-Eingang Zusätzlicher Eingang über Lötstellen Empfohlener Dauerstrom: ca. 1 A Maximaler Ausgangsstrom: 2 A kurzzeitig Besonders flache Bauform Ideal für mobile Stromversorgungen und DIY-Elektronik Technische Daten MerkmalWertGerätetypDC-DC Step-Up ConverterEingangsspannung2–24 V DCAusgangsspannung5–28 V DCAusgangsspannungEinstellbarEmpfohlener Dauerstromca. 1 AMax. Ausgangsstrombis 2 A, kurzzeitigWirkungsgradbis zu 93 %EingangUSB-C / LötanschlüsseLänge31,1 mmBreite17,3 mmHöhe7 mmBauformKompaktes Modul Einsatzbereiche Mobile Stromversorgungen USB-C-Stromversorgung DIY-Elektronik Digitale Geräte LED-Leistungstreiber Arduino- und Mikrocontroller-Projekte Powerbank-Projekte Spannungsversorgung kleiner Elektronikmodule Reparatur und Entwicklung elektronischer Geräte Fazit Der DC-DC Step-Up Converter mit USB-C ist eine besonders kompakte Lösung zur Erhöhung von 2–24 V auf 5–28 V DC. Mit bis zu 93 % Wirkungsgrad, einem empfohlenen Dauerstrom von 1 A und einer Baugröße von nur 31,1 × 17,3 × 7 mm eignet sich das Modul hervorragend für mobile Stromversorgungen, LED-Anwendungen und platzsparende DIY-Elektronik.

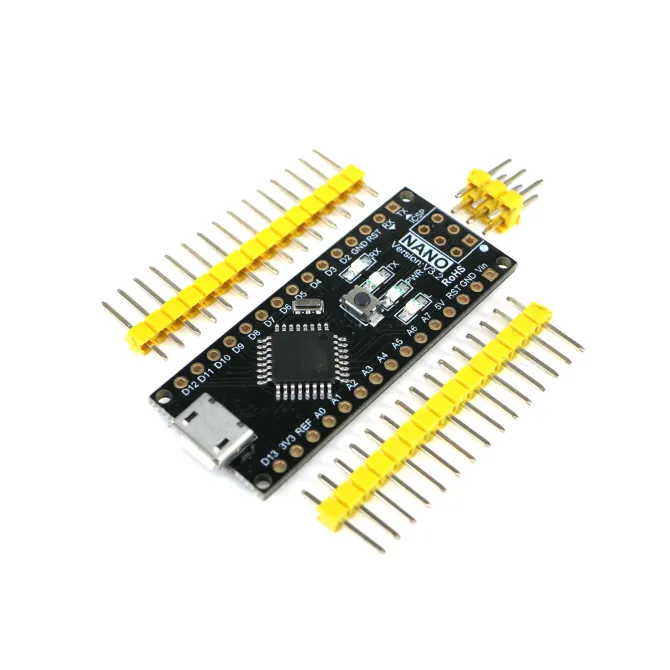

HIMALAYA selection basic Nano V3.2 HB1001
Das Nano V3.2 ist ein optimales Entwicklerboard für ganz unterschiedliche Projekte. Alles ist denkbar einfach zu programmieren. Die dazugehörigen Stiftleisten können einzeln angelötet werden. Die Pin Belegung finden Sie im Datenblatt weiter unten. Zusammenfassung: Mikrocontroller: ATmega328P-AU Architektur: AVR Betriebsspannung: 5 V Micro-USB Anschluss Flash-Speicher: 32 KB davon 2 KB vom Bootloader verwendet SRAM: 2 KB Taktgeschwindigkeit: 16 MHz Analog I/O Pins: 8 EEPROM: 1 KB DC-Strom pro I/O-Pins: 40 mA (E/A-Pins) Eingangsspannung: 7-12 V Digitale E/A-Pins: 22 PWM Ausgang: 6 Stromverbrauch: 19 mA PCB Größe: 18 x 45 mm Gewicht: 7 g Lieferumfang: 1x HIMALAYA selection basic Nano V3.2 HB1001 Entwicklerboard

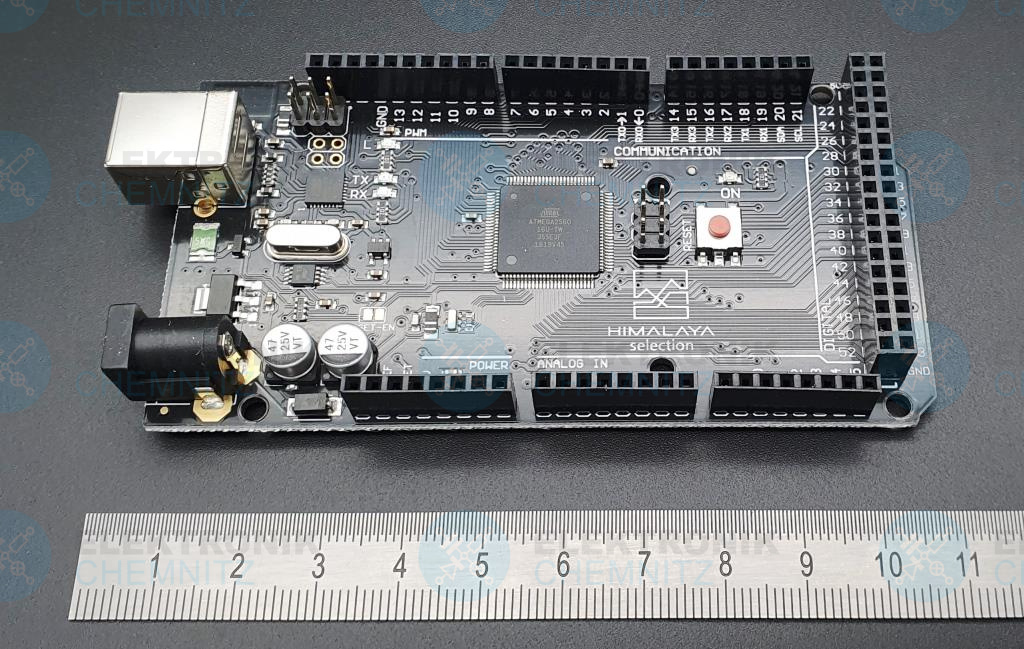

HIMALAYA selection Mega2560 Rev3 Entwicklerboard kompatibel zu Arduino Mega 2560
Der HIMALAYA selection Mega 2560 ist ein Mikrocontroller-Board basierend auf dem ATmega2560 Chip. Es verfügt über 54 digitale Ein-/Ausgangspins (von denen 15 als PWM-Ausgänge verwendet werden), 16 analoge Eingänge, 4 UARTs, einen 16-MHz-Quarzoszillator, einen USB-Anschluss, eine Stromversorgung, einen ICSP-Header und eine Reset-Taste. Es enthält alles, was Sie zur Unterstützung des Mikrocontrollers benötigen. Schließen Sie es einfach mit einem USB-Kabel an einen Computer an oder schalten Sie es mit einem AC-DC-Adapter oder einer Batterie ein, um loszulegen. Der Mega ist mit den meisten Schilden kompatibel, die für Duemilanove oder Diecimila entwickelt wurden.Der Mega2560 unterscheidet sich von allen vorherigen Chips dadurch, dass er nicht den FTDI USB-to-Serial-Treiberchip verwendet. Stattdessen bietet es den als USB-Seriell-Konverter programmierten ATmega16U2 an. Revision 3 des Boards hat die folgenden neuen Funktionen: 1.0 Zugewiesen: SDA- und SCL-Pins hinzugefügt, die in der Nähe des AREF-Pins gespeichert werden können, und zwei weitere neue Pins in der Nähe des Reset-Pins, des IOREF, die die Abschirmungen um die Spannung von der Platine herum anpassen. In Zukunft werden Shields sowohl mit dem Board kompatibel sein, das den AVR verwendet, der mit 5 V arbeitet, als auch mit dem Arduino Due, der mit 3,3-V-Shields arbeitet. Der zweite ist ein nicht verbundener Pin, der für die zukünftige Verwendung reserviert ist. Stärkerer Reset-Schaltkreis. Atmega 16U2 ersetzt den 8U2. Zusammenfassung: Mikrocontroller ATmega2560 Betriebsspannung 5V Eingangsspannung (empfohlen) 7-12V Eingangsspannung (Grenzwerte) 6-20V Digital I/O Pins 54 (davon 15 PWM-Ausgang) Analogeingangsstifte 16 Gleichstrom pro I/O-Pin; 20 mA Gleichstrom für Pin 3,3 V 50 mA Flash-Speicher 256 KB, davon 8 KB Bootloader genutzt SRAM 8 KB EEPROM 4 KB Taktrate 16 MHz Lieferumfang: 1x HIMALAYA Basic ATMEGA Board Compatible with Arduino Mega 2560
LAOMAO Step-Up Converter – XL6109, 3–35 V Eingang, 5–40 V Ausgang, 5 A
Kurzbeschreibung Der LAOMAO DC-DC Step-Up Converter ist ein kompakter Aufwärtswandler mit XL6109-Chip zur Erhöhung von Gleichspannungen. Er verarbeitet Eingangsspannungen von 3–35 V DC und ermöglicht eine einstellbare Ausgangsspannung von 5–40 V DC. Der maximale Ausgangsstrom beträgt bis zu 5 A, für den Dauerbetrieb wird eine Belastung von maximal etwa 3 A empfohlen. Produktbeschreibung Das Boost-Modul ermöglicht die effiziente Erhöhung einer Gleichspannung auf eine höhere Ausgangsspannung. Die gewünschte Ausgangsspannung lässt sich einfach über das integrierte Potentiometer einstellen. Mit einem Eingangsspannungsbereich von 3 bis 35 V DC und einer einstellbaren Ausgangsspannung von 5 bis 40 V DC eignet sich das Modul für zahlreiche Anwendungen, bei denen eine höhere Versorgungsspannung benötigt wird. Der eingesetzte XL6109-Schaltregler ermöglicht laut Hersteller einen Wirkungsgrad von bis zu 95 %. Für einen zuverlässigen Dauerbetrieb wird empfohlen, das Modul mit maximal etwa 3 A zu betreiben. Der maximale Strom von 5 A ist für kurzzeitige bzw. geeignete Betriebsbedingungen vorgesehen. Das Modul verfügt über verschiedene Schutzfunktionen wie Überstrom-, Kurzschluss- und Überhitzungsschutz. Zusätzlich sorgt die Konstantspannungsregelung dafür, dass die eingestellte Ausgangsspannung bei Schwankungen der Eingangsspannung möglichst stabil bleibt. Eigenschaften DC-DC Step-Up / Boost Converter XL6109-Schaltregler Eingangsspannung: 3–35 V DC Ausgangsspannung: 5–40 V DC, einstellbar Maximaler Ausgangsstrom: 5 A Empfohlener Dauerstrom: bis ca. 3 A Wirkungsgrad bis zu 95 % Einstellbare Ausgangsspannung über Potentiometer Konstantspannungsregelung Überhitzungsschutz Kurzschlussschutz Überstromschutz Kompakte Bauform Technische Daten MerkmalWertGerätetypDC-DC Step-Up ConverterSchaltreglerXL6109Eingangsspannung3–35 V DCAusgangsspannung5–40 V DCAusgangsspannungEinstellbarMax. Ausgangsstrombis 5 AEmpfohlener Dauerstrombis ca. 3 AWirkungsgradbis zu 95 %RegelungKonstantspannungEinstellungPotentiometerSchutzfunktionenÜberstrom-, Kurzschluss- und Überhitzungsschutz Einsatzbereiche LED-Treiber DIY-Netzteile Batteriebetriebene Geräte Batterieladegeräte Modellbau Lüfterumbauten Elektronische Entwicklungsprojekte Spannungsversorgung von Elektronikmodulen Reparatur und individuelle Stromversorgungen Fazit Der LAOMAO Step-Up Converter mit XL6109 ist ein vielseitiger DC-DC-Aufwärtswandler für Eingangsspannungen von 3–35 V und einstellbare Ausgangsspannungen von 5–40 V. Mit bis zu 5 A maximalem Ausgangsstrom, empfohlenen 3 A im Dauerbetrieb, einem Wirkungsgrad von bis zu 95 % und integrierten Schutzfunktionen eignet sich das Modul hervorragend für leistungsfähigere DIY-, Reparatur- und Elektronikanwendungen.
LM2596S DC-DC Spannungsregler – Step-Down, 3 A, 2,3–35 V
Kurzbeschreibung Der LM2596S DC-DC Spannungsregler ist ein einstellbarer Step-Down-Wandler zur effizienten Reduzierung von Gleichspannungen. Das Modul verarbeitet Eingangsspannungen von 2,3 bis 35 V DC und liefert eine einstellbare Ausgangsspannung von 1,5 bis 30 V DC bei einem maximalen Ausgangsstrom von 3 A. Produktbeschreibung Der LM2596S Step-Down-Wandler eignet sich zur zuverlässigen Spannungswandlung in elektronischen Schaltungen, Entwicklungsaufbauten und Reparaturanwendungen. Die Ausgangsspannung kann über das integrierte Potentiometer individuell eingestellt werden. Mit einer Schaltfrequenz von 150 kHz arbeitet der Wandler deutlich effizienter als ein linearer Spannungsregler und eignet sich dadurch besonders für Anwendungen, bei denen eine höhere Eingangsspannung auf eine niedrigere Versorgungsspannung reduziert werden soll. Das Modul verfügt über praktische Lötanschlüsse sowie zwei Befestigungsbohrungen zur sicheren mechanischen Montage. Bei höheren Ausgangsströmen entsteht entsprechend mehr Verlustleistung. Ab einer Belastung von etwa 2 A wird die Verwendung eines zusätzlichen Kühlkörpers empfohlen, um eine ausreichende Wärmeabfuhr sicherzustellen. Mit seinen Abmessungen von nur 20,6 × 43,3 × 15 mm lässt sich das Modul problemlos in viele Geräte und Entwicklungsaufbauten integrieren. Eigenschaften Einstellbarer DC/DC-Step-Down-Wandler Regler: LM2596S Eingangsspannung: 2,3–35 V DC Ausgangsspannung: 1,5–30 V DC, einstellbar Ausgangsstrom: bis 3 A Schaltfrequenz: 150 kHz Ab ca. 2 A Kühlkörper erforderlich Lötanschlüsse 2 Befestigungsbohrungen Kompakte Bauform Betriebstemperatur: -40 °C bis +85 °C Technische Daten MerkmalWertTypLM2596SGerätetypDC/DC-Step-Down-WandlerEingangsspannung2,3–35 V DCAusgangsspannung1,5–30 V DC, einstellbarAusgangsstrombis 3 ASchaltfrequenz150 kHzKühlungAb ca. 2 A Kühlkörper erforderlichAnschlüsseLötanschlüsseBefestigung2 BefestigungsbohrungenBreite20,6 mmLänge43,3 mmHöhe15 mmUmgebungstemperatur-40 °C bis +85 °C Einsatzbereiche Spannungsversorgung elektronischer Schaltungen Arduino- und Mikrocontroller-Projekte LED-Versorgung Modellbau Reparatur elektronischer Geräte Entwicklungs- und Prototypenaufbauten Anpassung von 12-V- und 24-V-Versorgungen DIY-Elektronik Fazit Der LM2596S DC/DC-Step-Down-Wandler ist eine leistungsfähige und flexible Lösung zur Reduzierung von Gleichspannungen. Mit 2,3–35 V Eingang, 1,5–30 V einstellbarer Ausgangsspannung und bis zu 3 A Ausgangsstrom eignet er sich für zahlreiche Anwendungen. Die integrierten Lötanschlüsse und zwei Befestigungsbohrungen ermöglichen eine einfache Montage. Bei Strömen ab etwa 2 A sollte ein zusätzlicher Kühlkörper vorgesehen werden.

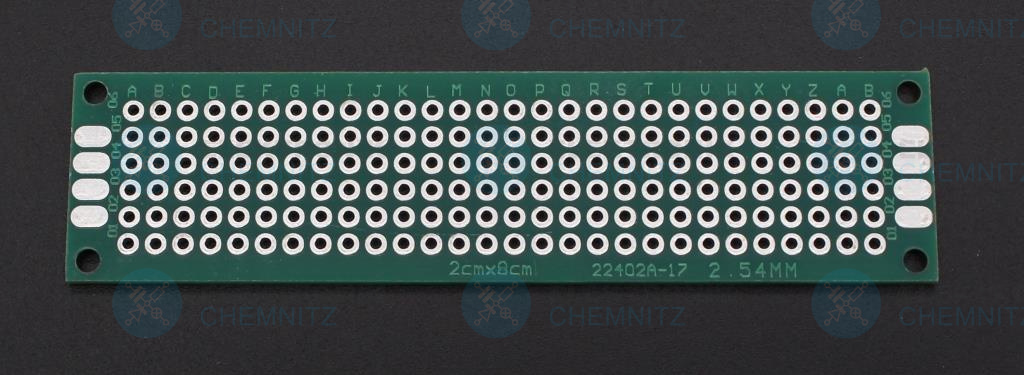

Lochrasterplatine 20 x 80 mm 2,54 mm grün verzinnt
Lochrasterplatine für Versuchsaufbauten durchkontaktiert und verzinnt Material: FR4 grün Lochrasterabstand: 2,54mm 1,4mm Platinenstärke Reihen nummeriert / Spalten mit Buchstaben Maße: 2 x 8 cm

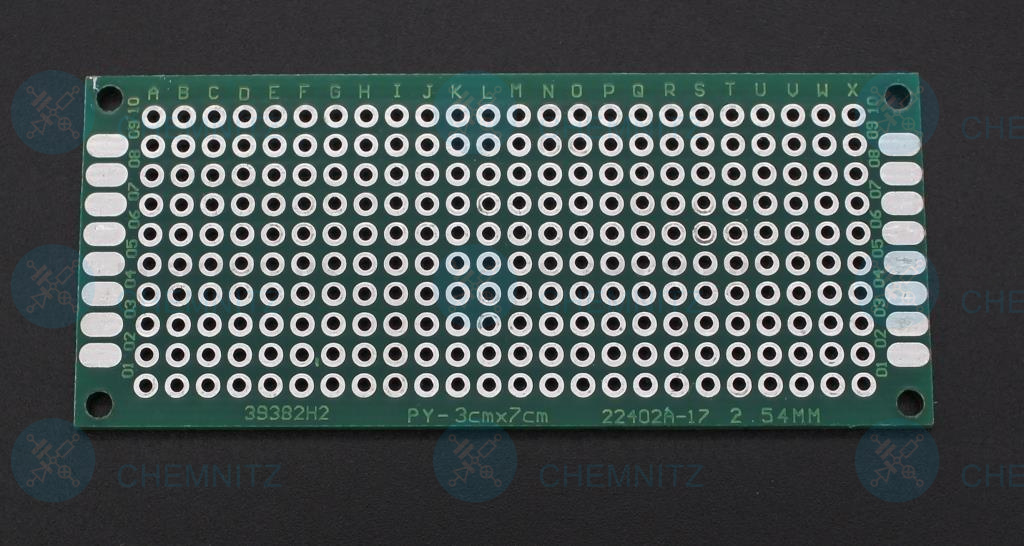

Lochrasterplatine 30 x 70 mm 2,54 mm grün verzinnt
Lochrasterplatine für Versuchsaufbauten durchkontaktiert und verzinnt Material: FR4 grün Lochrasterabstand: 2,54mm 1,4mm Platinenstärke Reihen nummeriert / Spalten mit Buchstaben Maße: 3 x 7 cm

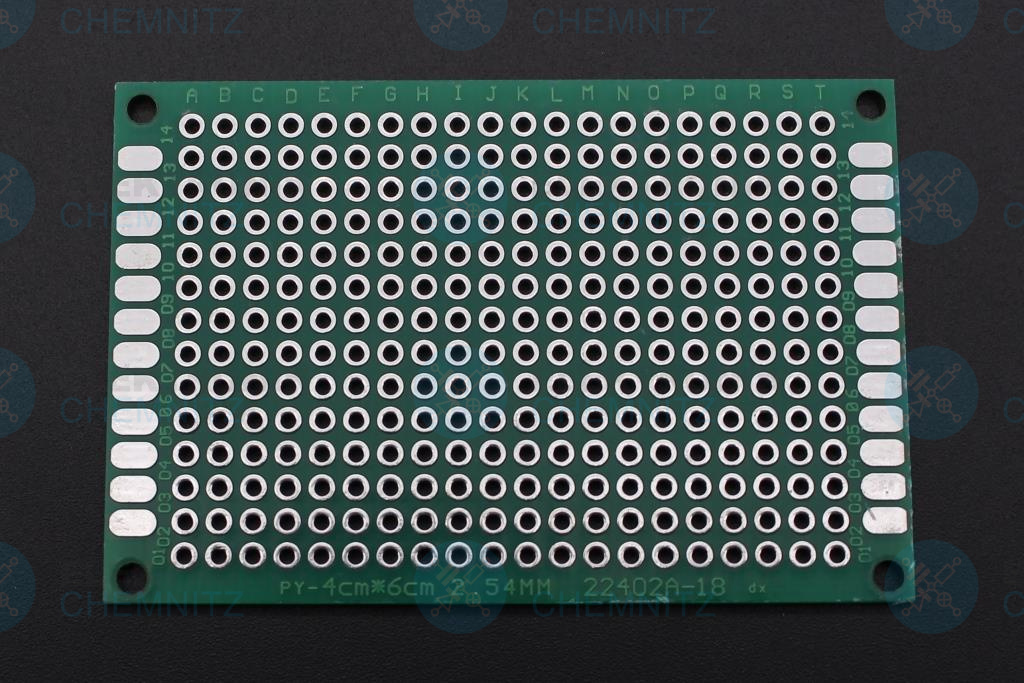

Lochrasterplatine 40 x 60 mm 2,54 mm grün verzinnt
Lochrasterplatine für Versuchsaufbauten durchkontaktiert und verzinnt Material: FR4 grün Lochrasterabstand: 2,54mm 1,4mm Platinenstärke Reihen nummeriert / Spalten mit Buchstaben Maße: 4 x 6 cm

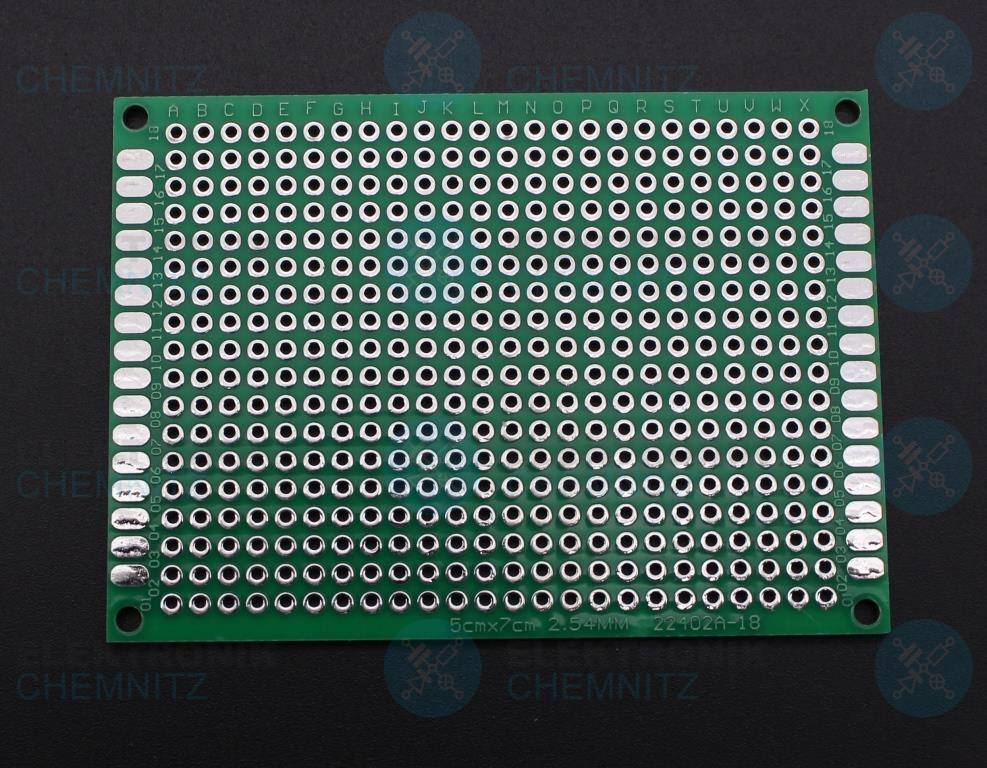

Lochrasterplatine 50 x 70 mm 2,54 mm grün verzinnt
Lochrasterplatine für Versuchsaufbauten durchkontaktiert und verzinnt Material: FR4 grün Lochrasterabstand: 2,54mm 1,4mm Platinenstärke Reihen nummeriert / Spalten mit Buchstaben Maße: 5 x 7 cm

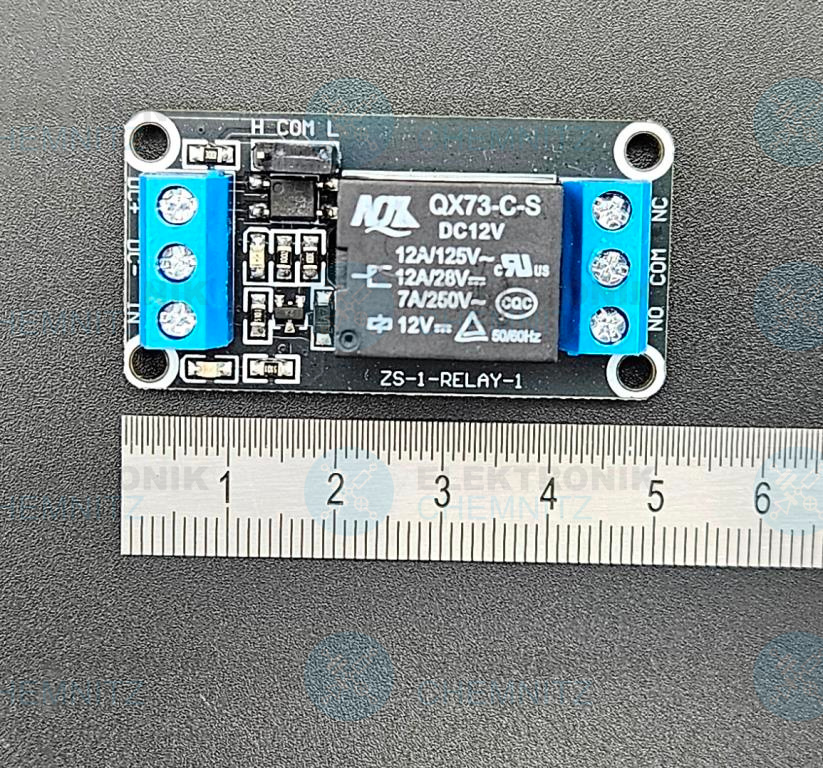

Relaismodul mit Optokoppler 12 VDC Wechsler 7 A 1-Kanal
Relaismodul mit Optokoppler Betriebsspannung: 12V DC 1-Kanal Ausführung mit Wechslerkontakt 7A bei 250V AC mit Auswahlmöglichkeit ob das Relais bei 0V schaltet oder bei 12V (HIGH LOW Trigger einstellbar über Jumper) mit Betriebs LED grün Schraubklemmenkontakte Maße: Breite 50mm x Tiefe 25,4mm x Höhe 18,5mm

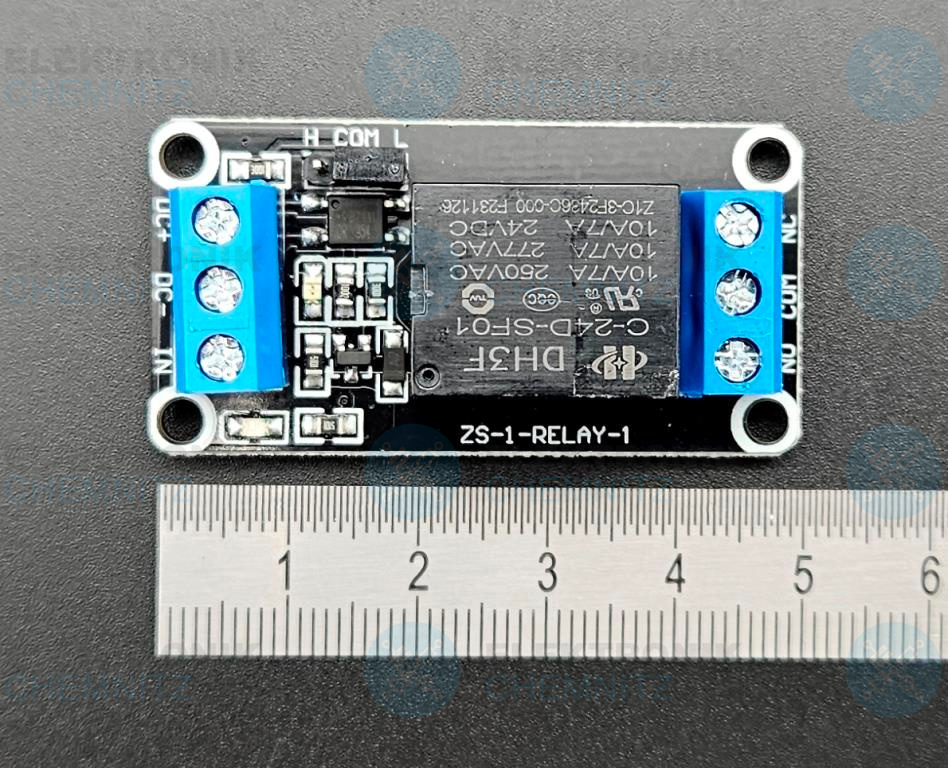

Relaismodul mit Optokoppler 24 VDC Wechsler 10 A 1-Kanal
Relaismodul mit Optokoppler Betriebsspannung: 24V DC 1-Kanal Ausführung mit Wechslerkontakt 10A bei 250V AC mit Auswahlmöglichkeit ob das Relais bei 0V schaltet oder bei 24V (HIGH LOW Trigger einstellbar über Jumper) mit Betriebs LED grün Schraubklemmenkontakte Maße: Breite 50mm x Tiefe 25,4mm x Höhe 18,5mm

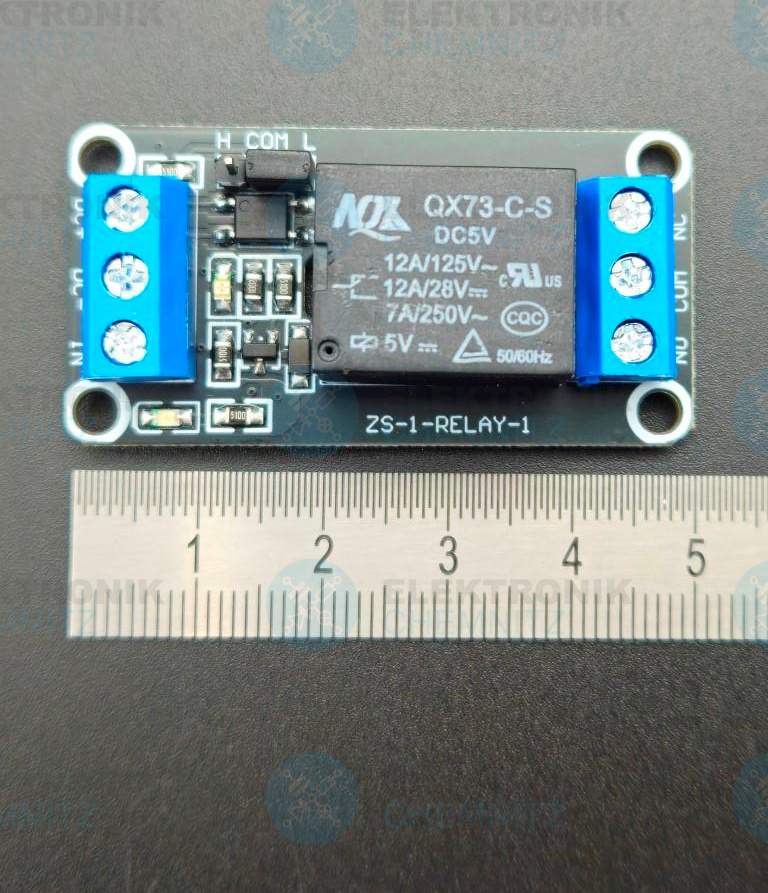

Relaismodul mit Optokoppler 5 VDC Wechsler 7 A 1-Kanal
Relaismodul mit Optokoppler Betriebsspannung: 5V DC 1-Kanal Ausführung mit Wechslerkontakt 7A bei 250V AC mit Auswahlmöglichkeit ob das Relais bei 0V schaltet oder bei 5V (HIGH LOW Trigger einstellbar über Jumper) mit Betriebs LED grün Schraubklemmenkontakte Maße: Breite 50mm x Tiefe 25,4mm x Höhe 18,5mm
