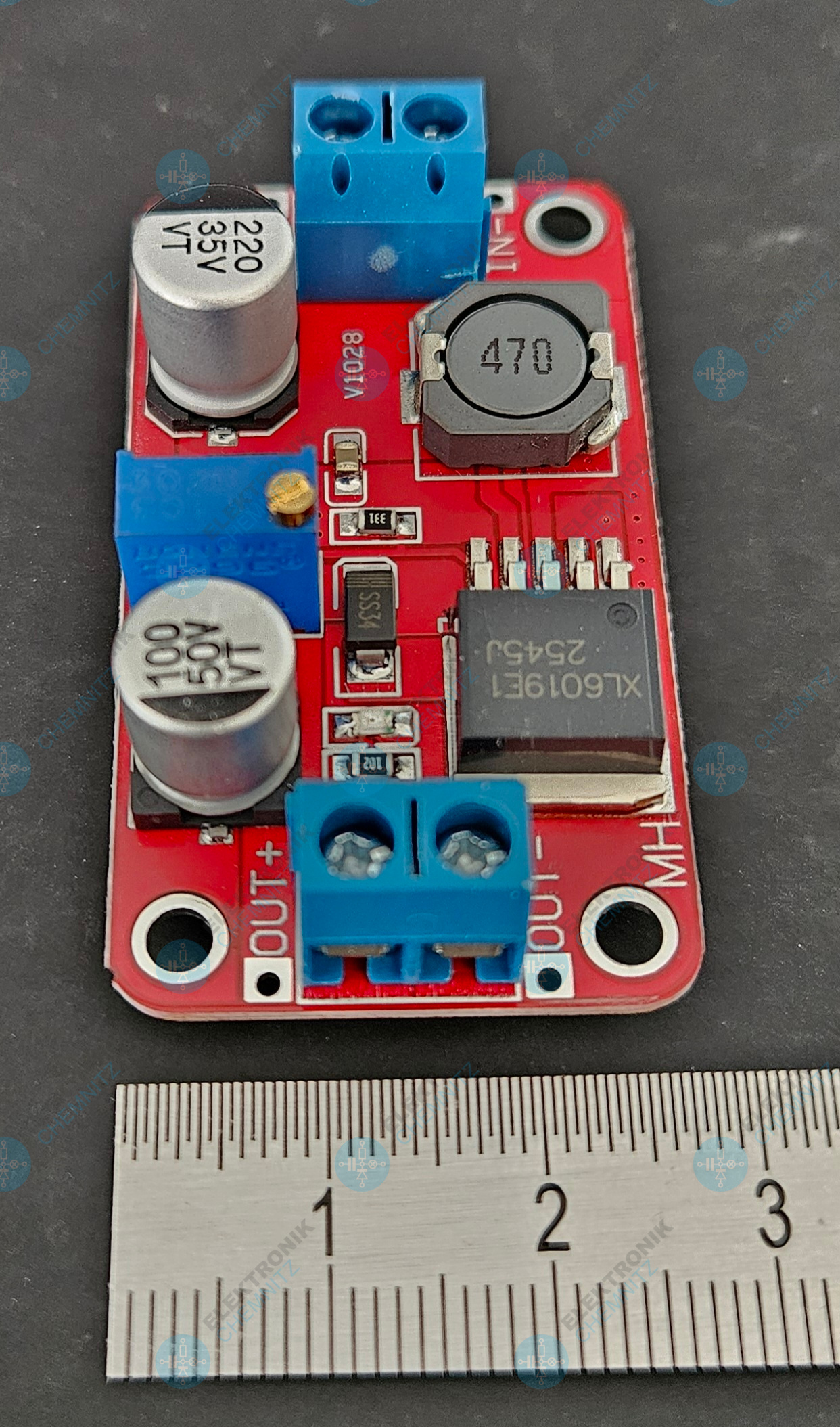

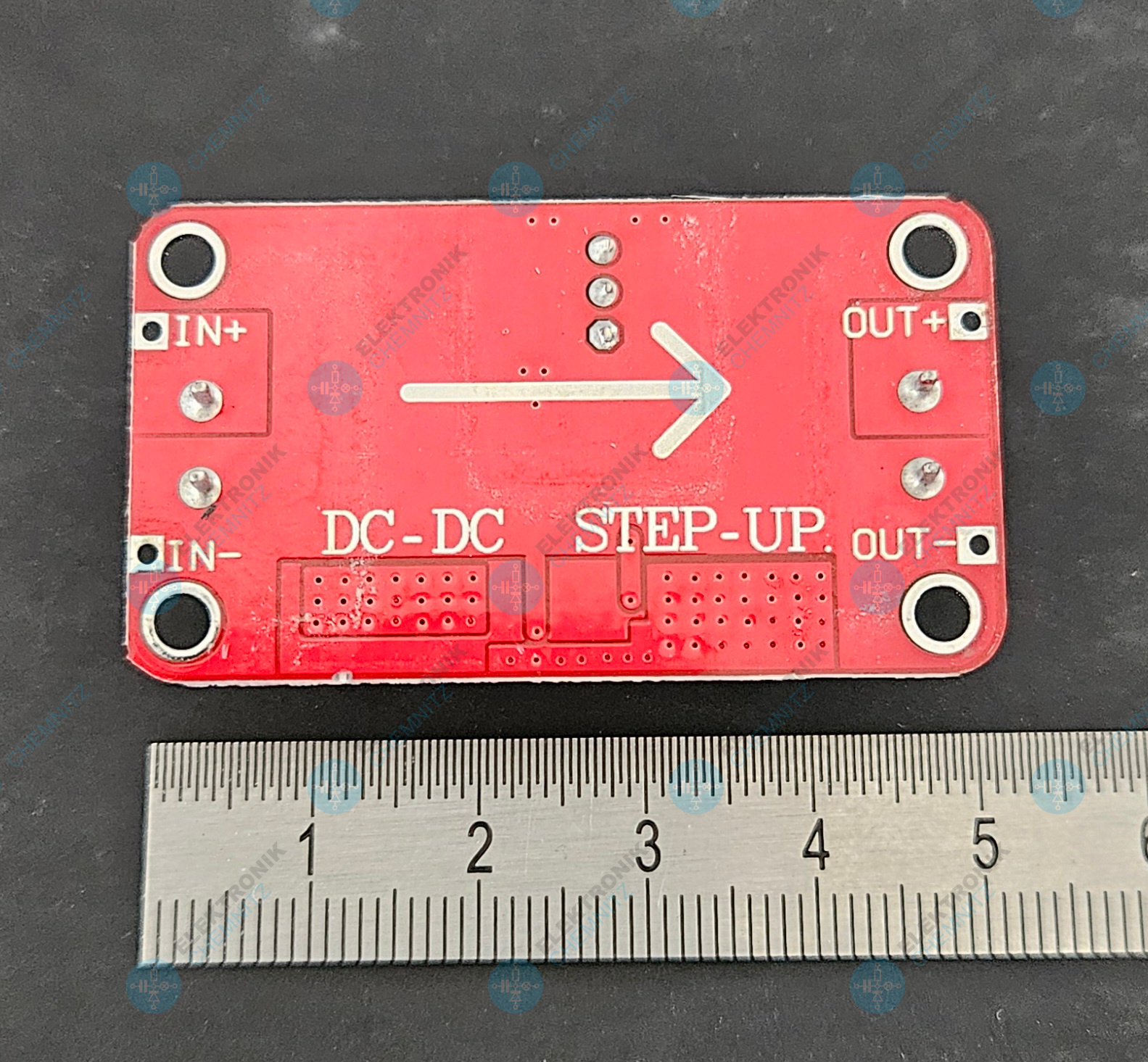

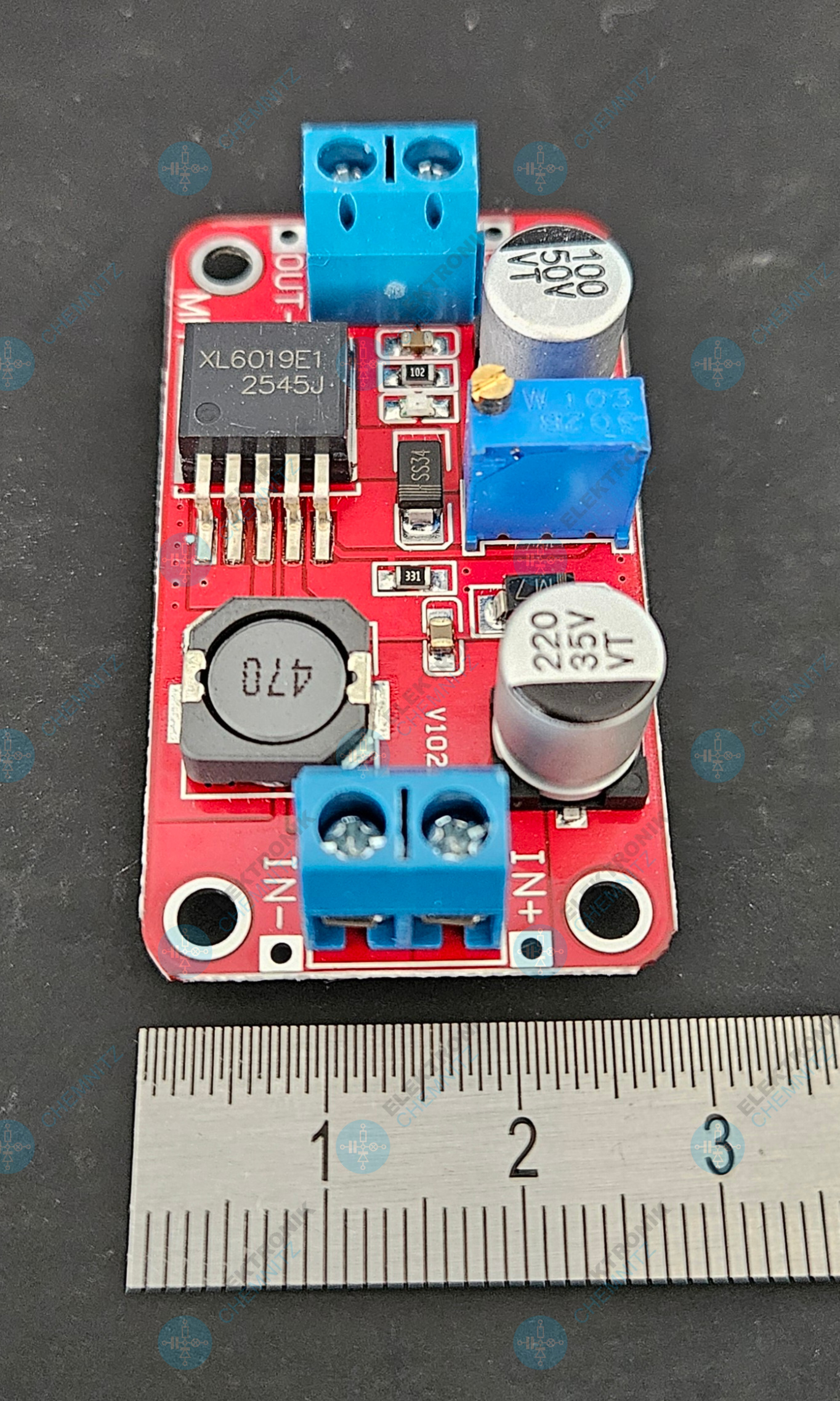

LAOMAO Step-Up Converter – XL6109, 3–35 V Eingang, 5–40 V Ausgang, 5 A

Kurzbeschreibung
Der LAOMAO DC-DC Step-Up Converter ist ein kompakter Aufwärtswandler mit XL6109-Chip zur Erhöhung von Gleichspannungen. Er verarbeitet Eingangsspannungen von 3–35 V DC und ermöglicht eine einstellbare Ausgangsspannung von 5–40 V DC. Der maximale Ausgangsstrom beträgt bis zu 5 A, für den Dauerbetrieb wird eine Belastung von maximal etwa 3 A empfohlen.

Produktbeschreibung
Das Boost-Modul ermöglicht die effiziente Erhöhung einer Gleichspannung auf eine höhere Ausgangsspannung. Die gewünschte Ausgangsspannung lässt sich einfach über das integrierte Potentiometer einstellen.

Mit einem Eingangsspannungsbereich von 3 bis 35 V DC und einer einstellbaren Ausgangsspannung von 5 bis 40 V DC eignet sich das Modul für zahlreiche Anwendungen, bei denen eine höhere Versorgungsspannung benötigt wird.

Der eingesetzte XL6109-Schaltregler ermöglicht laut Hersteller einen Wirkungsgrad von bis zu 95 %. Für einen zuverlässigen Dauerbetrieb wird empfohlen, das Modul mit maximal etwa 3 A zu betreiben. Der maximale Strom von 5 A ist für kurzzeitige bzw. geeignete Betriebsbedingungen vorgesehen.

Das Modul verfügt über verschiedene Schutzfunktionen wie Überstrom-, Kurzschluss- und Überhitzungsschutz. Zusätzlich sorgt die Konstantspannungsregelung dafür, dass die eingestellte Ausgangsspannung bei Schwankungen der Eingangsspannung möglichst stabil bleibt.

Eigenschaften

• DC-DC Step-Up / Boost Converter
• XL6109-Schaltregler
• Eingangsspannung: 3–35 V DC
• Ausgangsspannung: 5–40 V DC, einstellbar
• Maximaler Ausgangsstrom: 5 A
• Empfohlener Dauerstrom: bis ca. 3 A
• Wirkungsgrad bis zu 95 %
• Einstellbare Ausgangsspannung über Potentiometer
• Konstantspannungsregelung
• Überhitzungsschutz
• Kurzschlussschutz
• Überstromschutz
• Kompakte Bauform

Technische Daten

Einsatzbereiche

• LED-Treiber
• DIY-Netzteile
• Batteriebetriebene Geräte
• Batterieladegeräte
• Modellbau
• Lüfterumbauten
• Elektronische Entwicklungsprojekte
• Spannungsversorgung von Elektronikmodulen
• Reparatur und individuelle Stromversorgungen

Fazit

Der LAOMAO Step-Up Converter mit XL6109 ist ein vielseitiger DC-DC-Aufwärtswandler für Eingangsspannungen von 3–35 V und einstellbare Ausgangsspannungen von 5–40 V. Mit bis zu 5 A maximalem Ausgangsstrom, empfohlenen 3 A im Dauerbetrieb, einem Wirkungsgrad von bis zu 95 % und integrierten Schutzfunktionen eignet sich das Modul hervorragend für leistungsfähigere DIY-, Reparatur- und Elektronikanwendungen.
