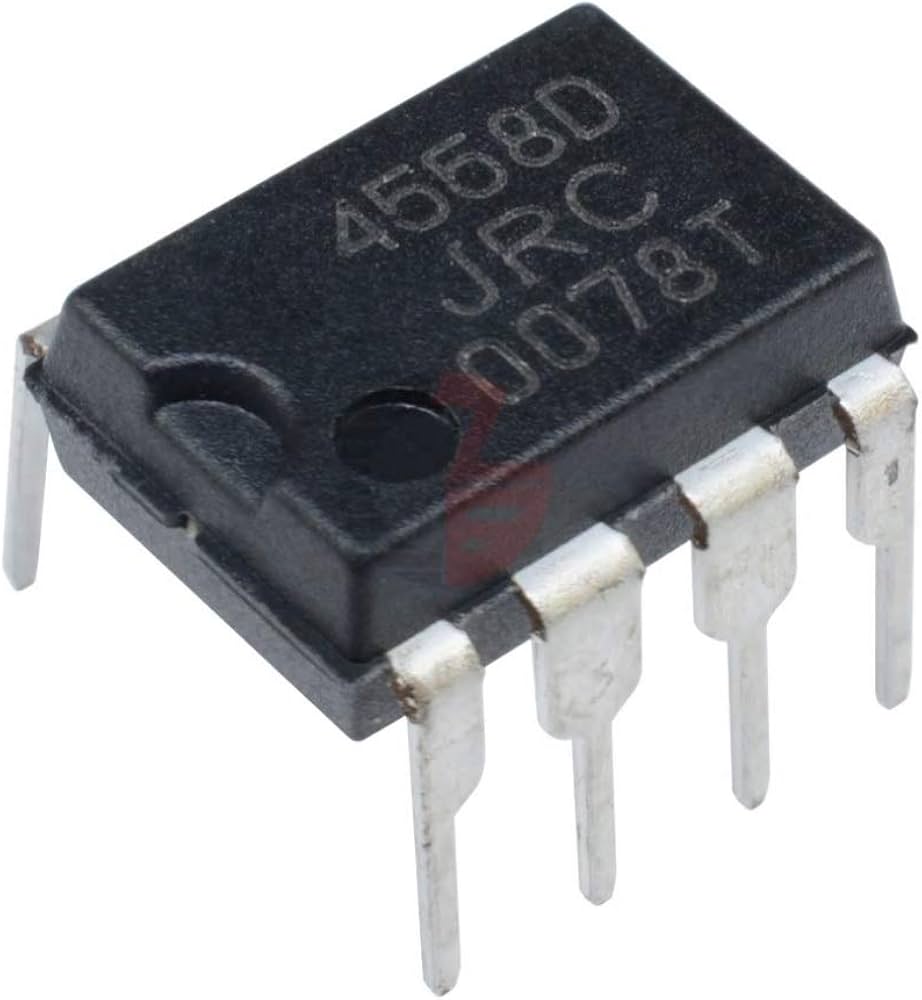

JRC 4558D Operationsverstärker
- Operating Voltage ( ±4V~±18V ) - High Voltage Gain ( 100dB typ. ) - High Input Resistance ( 5MΩ typ. ) - Bipolar Technology

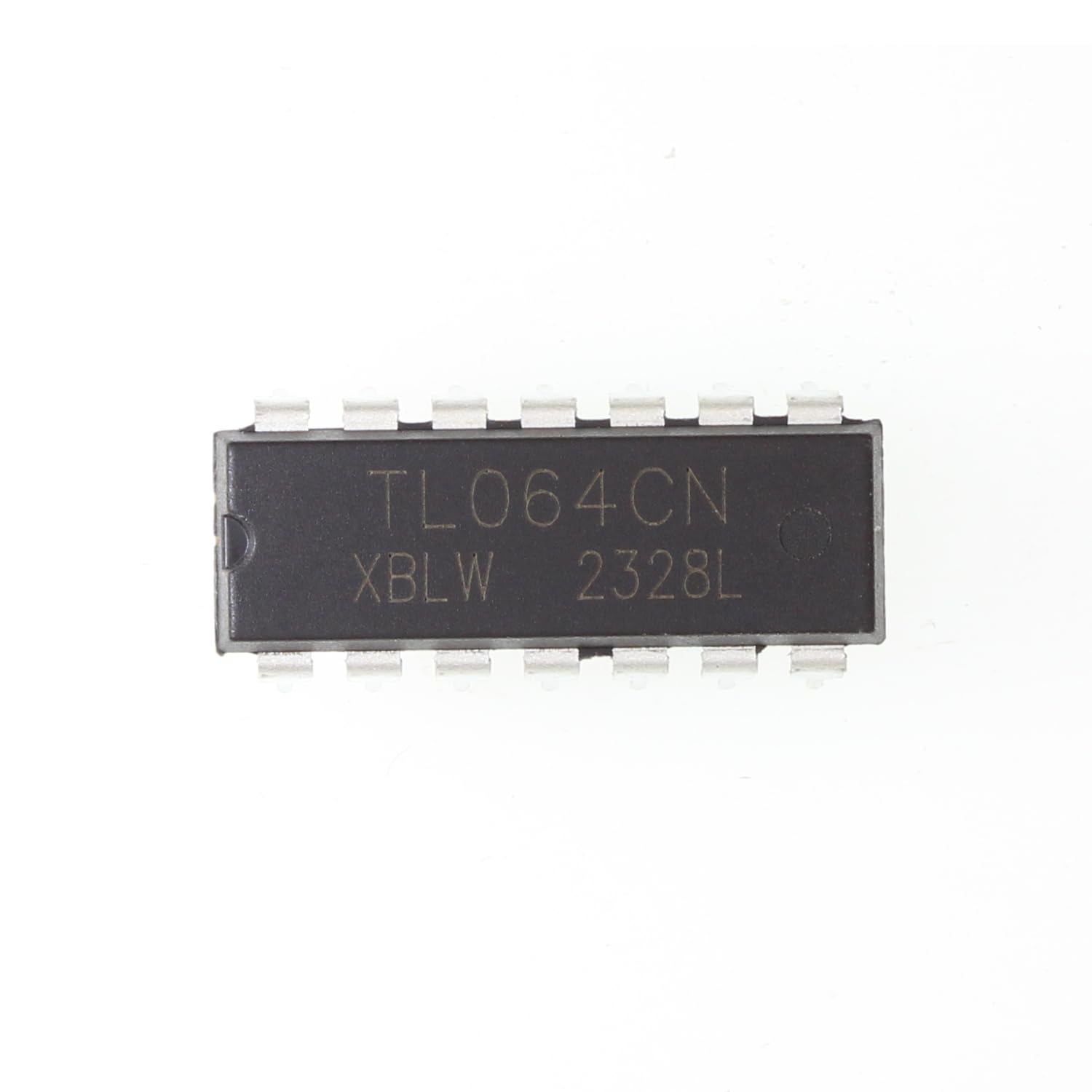

TL064CN 4-fach Operationsverstärker DIP-14
Der TL064CN ist ein stromsparender Quad-Operationsverstärker in einem klassischen DIP-14-Gehäuse, ideal für analoge Schaltungen mit hohen Anforderungen an Eingangsimpedanz und niedrigem Stromverbrauch. Die vier unabhängigen Operationsverstärker bieten ein breites Einsatzspektrum in Audio-, Mess-, Filter- und Steueranwendungen. Durch seinen sehr geringen Ruhestrom und die JFET-Eingangsstufe liefert der TL064CN präzise Signale auch bei hohen Eingangsimpedanzen. Das DIP-14-Gehäuse ermöglicht komfortables Handling bei Prototyping, Reparaturen und DIY-Projekten. Eigenschaften Quad-Operationsverstärker (4-fach-OPV) DIP-14 Gehäuse Sehr geringer Ruhestrom Hohe Eingangsimpedanz dank JFET-Eingangsstufe Große Betriebsspannungsbandbreite Gute Rauschwerte Ideal für analoge Signalverarbeitung Technische Daten MerkmalWert Typ TL064CN Anzahl OPVs 4 (Quad) Eingangsstufe JFET Betriebsspannung ±5 V bis ±15 V (oder 10–30 V Versorgung) Eingangsimpedanz Sehr hoch Ruhestrom Sehr niedrig Gehäuse DIP-14 Ausgang Single-Ended Temperaturbereich –40 °C bis +85 °C Einsatzbereiche Audio-Vorverstärker Filter- und Verstärkerschaltungen Mess- und Sensorsysteme Analogelektronik Prototyping und Reparaturen Hobby- und DIY-Elektronikprojekte Fazit Der TL064CN ist ein vielseitiger, stromsparender Quad-OPV im robusten DIP-14-Gehäuse. Dank seiner JFET-Eingangsstufe bietet er hervorragende Signalqualität und ist ideal für eine Vielzahl analoger Anwendungen geeignet.
