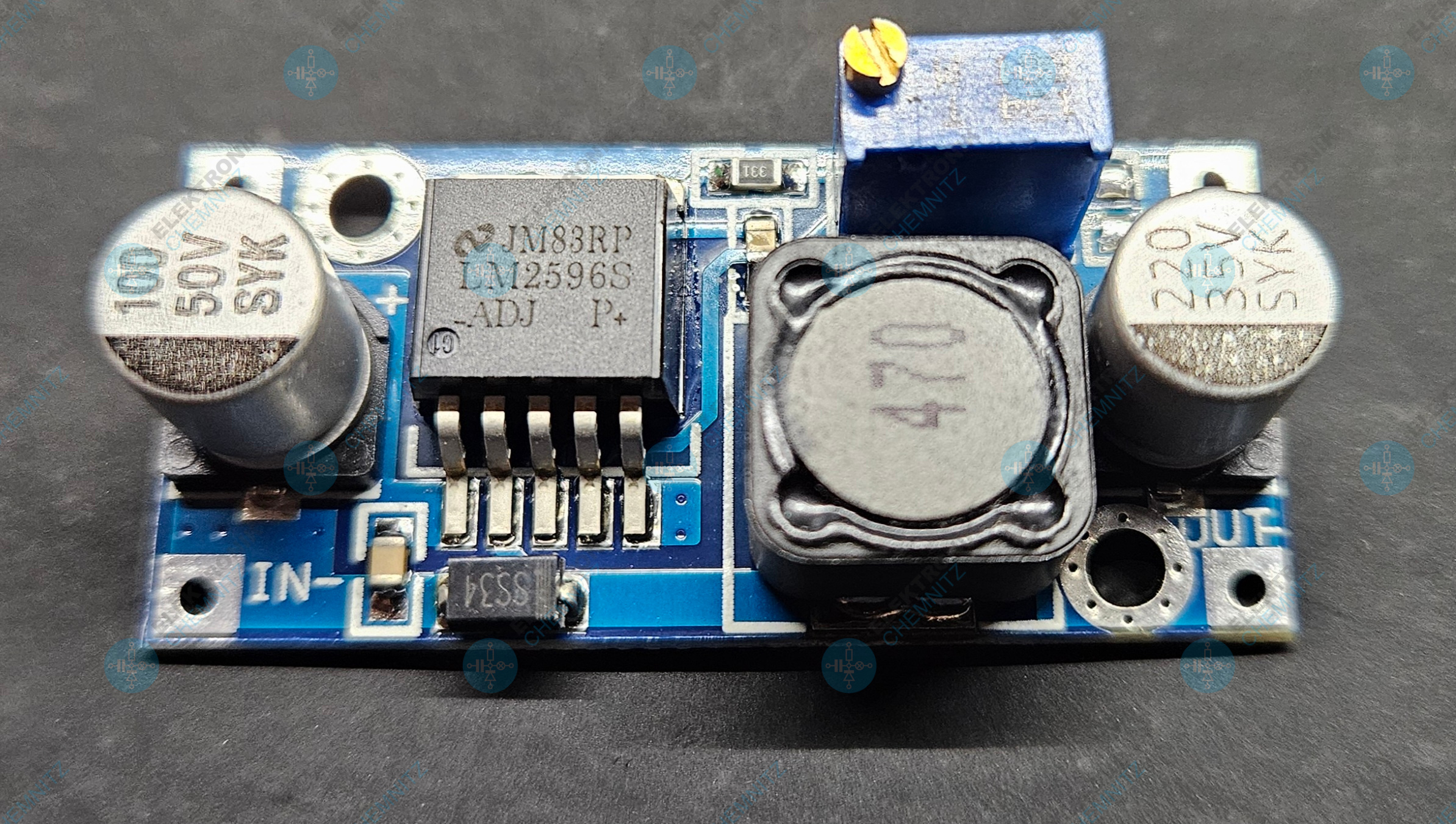

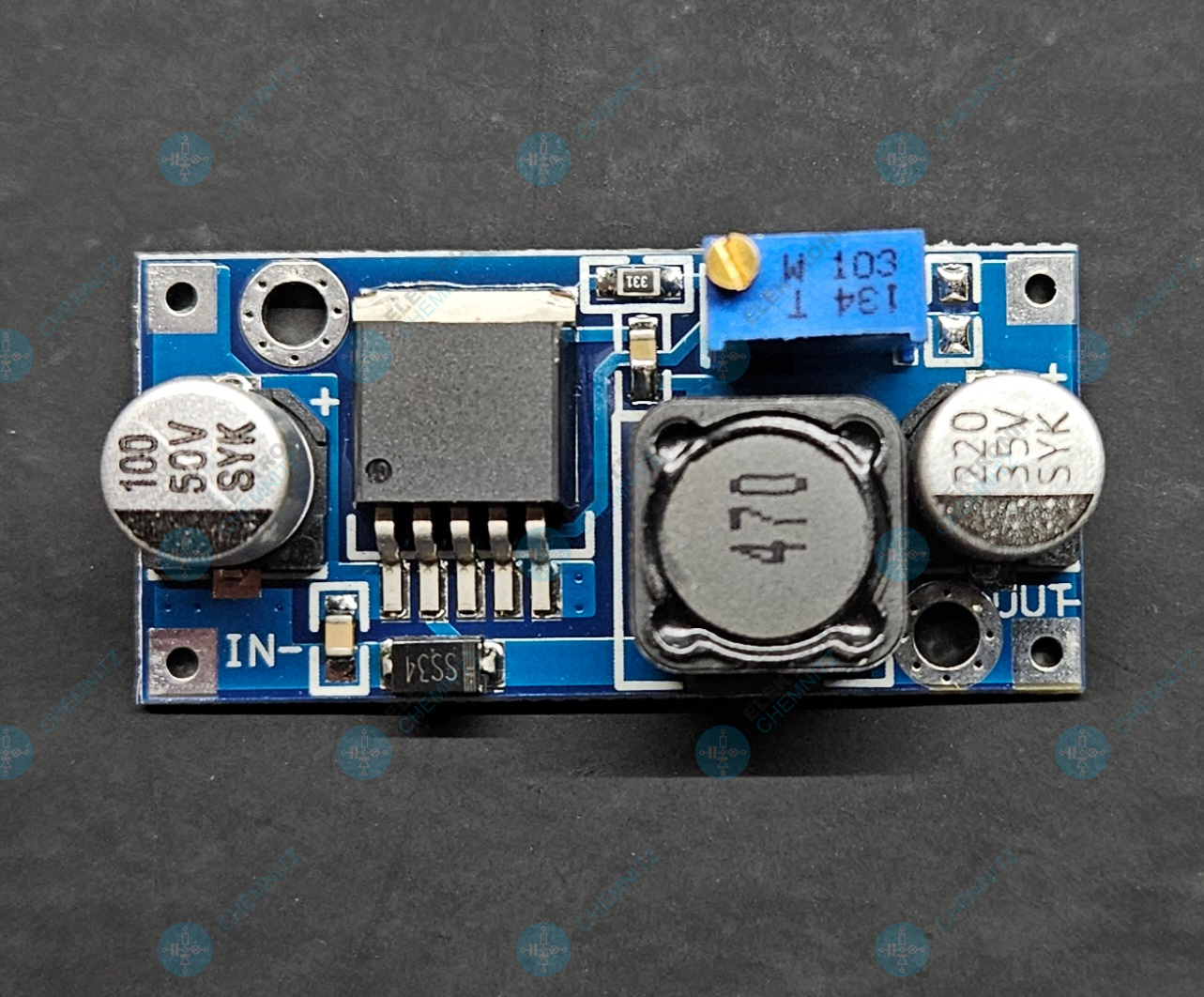

LM2596S DC-DC Spannungsregler – Step-Down, 3 A, 2,3–35 V

Kurzbeschreibung
Der LM2596S DC-DC Spannungsregler ist ein einstellbarer Step-Down-Wandler zur effizienten Reduzierung von Gleichspannungen. Das Modul verarbeitet Eingangsspannungen von 2,3 bis 35 V DC und liefert eine einstellbare Ausgangsspannung von 1,5 bis 30 V DC bei einem maximalen Ausgangsstrom von 3 A.

Produktbeschreibung
Der LM2596S Step-Down-Wandler eignet sich zur zuverlässigen Spannungswandlung in elektronischen Schaltungen, Entwicklungsaufbauten und Reparaturanwendungen. Die Ausgangsspannung kann über das integrierte Potentiometer individuell eingestellt werden.

Mit einer Schaltfrequenz von 150 kHz arbeitet der Wandler deutlich effizienter als ein linearer Spannungsregler und eignet sich dadurch besonders für Anwendungen, bei denen eine höhere Eingangsspannung auf eine niedrigere Versorgungsspannung reduziert werden soll.

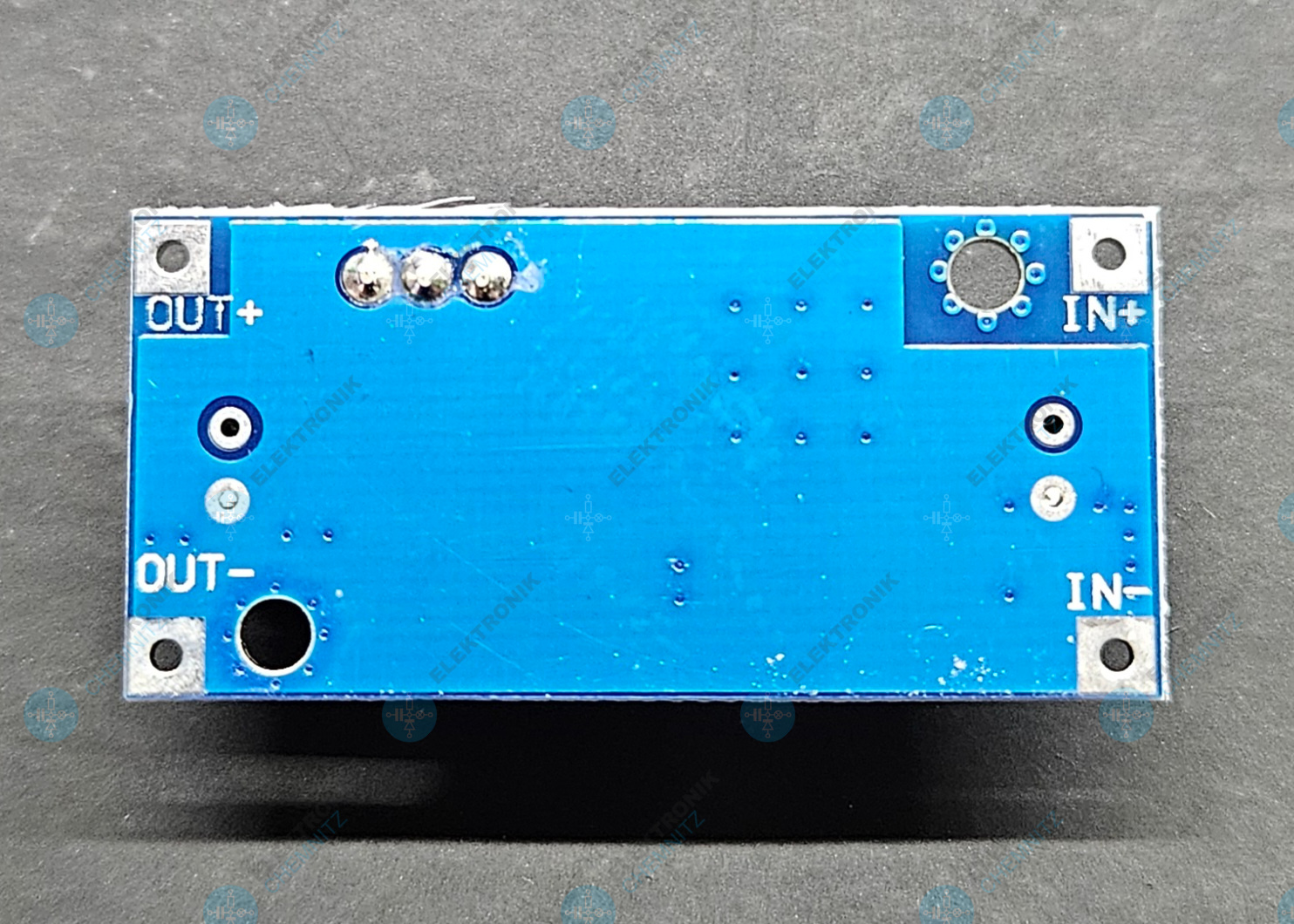

Das Modul verfügt über praktische Lötanschlüsse sowie zwei Befestigungsbohrungen zur sicheren mechanischen Montage. Bei höheren Ausgangsströmen entsteht entsprechend mehr Verlustleistung. Ab einer Belastung von etwa 2 A wird die Verwendung eines zusätzlichen Kühlkörpers empfohlen, um eine ausreichende Wärmeabfuhr sicherzustellen.

Mit seinen Abmessungen von nur 20,6 × 43,3 × 15 mm lässt sich das Modul problemlos in viele Geräte und Entwicklungsaufbauten integrieren.

Eigenschaften

• Einstellbarer DC/DC-Step-Down-Wandler
• Regler: LM2596S
• Eingangsspannung: 2,3–35 V DC
• Ausgangsspannung: 1,5–30 V DC, einstellbar
• Ausgangsstrom: bis 3 A
• Schaltfrequenz: 150 kHz
• Ab ca. 2 A Kühlkörper erforderlich
• Lötanschlüsse
• 2 Befestigungsbohrungen
• Kompakte Bauform
• Betriebstemperatur: -40 °C bis +85 °C

Technische Daten

Einsatzbereiche

• Spannungsversorgung elektronischer Schaltungen
• Arduino- und Mikrocontroller-Projekte
• LED-Versorgung
• Modellbau
• Reparatur elektronischer Geräte
• Entwicklungs- und Prototypenaufbauten
• Anpassung von 12-V- und 24-V-Versorgungen
• DIY-Elektronik

Fazit

Der LM2596S DC/DC-Step-Down-Wandler ist eine leistungsfähige und flexible Lösung zur Reduzierung von Gleichspannungen. Mit 2,3–35 V Eingang, 1,5–30 V einstellbarer Ausgangsspannung und bis zu 3 A Ausgangsstrom eignet er sich für zahlreiche Anwendungen. Die integrierten Lötanschlüsse und zwei Befestigungsbohrungen ermöglichen eine einfache Montage. Bei Strömen ab etwa 2 A sollte ein zusätzlicher Kühlkörper vorgesehen werden.
