Elektrolytkondensator radial 470µF 6,3V 105°C RM 2,5mm normale Bauform DM 6,5mm
Elektrolytkondensator radial 68 µF 16 V 105°C RM 2,5 mm normale Bauform DM 5 mm
Elektrolytkondensator radial 68 µF 16 V 105 °C RM 2,5 mm Ø 5 mm – normale Bauform Kurzbeschreibung Kompakter radialer Aluminium-Elektrolytkondensator in normaler Bauform mit einer Kapazität von 68 µF und einer Nennspannung von 16 V DC. Die Ausführung ist für Temperaturen bis 105 °C geeignet und verfügt über ein Rastermaß von 2,5 mm sowie einen Durchmesser von 5 mm. Ideal für elektronische Schaltungen, Steuerungen und Reparaturanwendungen. Produktbeschreibung Dieser radiale Elektrolytkondensator mit 68 µF und 16 V ist ein vielseitig einsetzbares Bauteil für elektronische Baugruppen. Er eignet sich zur Glättung und Pufferung von Versorgungsspannungen sowie zur Kopplung und Entkopplung von Signalen in geeigneten Schaltungen. Die normale, kompakte Bauform mit einem Durchmesser von nur 5 mm ermöglicht den Einsatz auf Leiterplatten mit begrenztem Platzangebot. Das Rastermaß von 2,5 mm erleichtert die Integration in passende Leiterplattenlayouts und den Austausch vorhandener Kondensatoren bei Reparaturen. Die Temperaturfestigkeit bis 105 °C bietet eine gute Voraussetzung für den Einsatz in thermisch beanspruchten elektronischen Geräten und Baugruppen. Die radiale Bauform mit zwei Anschlussdrähten ist für die Durchsteckmontage (THT) vorgesehen. Als gepolter Aluminium-Elektrolytkondensator muss beim Einbau auf die korrekte Polarität geachtet werden. Die Nennspannung von 16 V DC darf im Betrieb nicht überschritten werden. Eigenschaften Radialer Aluminium-Elektrolytkondensator Normale Bauform Kapazität: 68 µF Nennspannung: 16 V DC Temperaturfestigkeit bis 105 °C Rastermaß: 2,5 mm Durchmesser: 5 mm Gepolte Ausführung Zwei radiale Anschlussdrähte THT-Montage (Through-Hole Technology) Kompakte Abmessungen für platzsparende Leiterplatten Technische Daten MerkmalWert BauteiltypAluminium-Elektrolytkondensator BauformRadial, normal Kapazität68 µF Nennspannung16 V DC Max. Betriebstemperatur105 °C Rastermaß (RM)2,5 mm Durchmesser5 mm AnschlussartRadial, 2-polig MontageartTHT / Leiterplattenmontage PolaritätGepolt Einsatzbereiche Elektronische Steuerungs- und Regelungsschaltungen Glättung und Pufferung von Versorgungsspannungen Kopplung und Entkopplung von Signalen Netzteile und elektronische Baugruppen Kompakte elektronische Geräte Reparatur und Austausch defekter Elektrolytkondensatoren Elektronikentwicklung und Prototypenbau Fazit Der radiale Elektrolytkondensator 68 µF 16 V 105 °C in normaler Bauform ist ein vielseitiges Bauteil für elektronische Schaltungen. Mit seinem Durchmesser von 5 mm, dem Rastermaß von 2,5 mm und der Temperaturfestigkeit bis 105 °C eignet er sich besonders für kompakte Leiterplattenanwendungen sowie für Reparatur und Wartung elektronischer Geräte. ```
Elektrolytkondensator radial 680 µF 16 V 105°C RM 3,5 mm
Elektrolytkondensator radial 680 µF 16 V 105 °C RM 3,5 mm Kurzbeschreibung Radialer Aluminium-Elektrolytkondensator mit einer Kapazität von 680 µF und einer Nennspannung von 16 V DC. Die Ausführung ist für Temperaturen bis 105 °C geeignet und verfügt über ein Rastermaß von 3,5 mm. Ideal für Netzteile, elektronische Schaltungen und Reparaturanwendungen. Produktbeschreibung Dieser radiale Elektrolytkondensator mit 680 µF und 16 V eignet sich zur Speicherung und Pufferung elektrischer Energie sowie zur Glättung und Siebung von Gleichspannungen. Er unterstützt die Stabilisierung der Versorgungsspannung in Netzteilen und elektronischen Baugruppen. Die Temperaturfestigkeit bis 105 °C ermöglicht den Einsatz in thermisch stärker beanspruchten elektronischen Geräten und Schaltungen. Das Rastermaß von 3,5 mm erleichtert die Integration in passende Leiterplattenlayouts und die Auswahl eines geeigneten Ersatzbauteils bei Reparaturen. Die radiale Bauform mit zwei Anschlussdrähten ist für die Durchsteckmontage (THT) vorgesehen. Als gepolter Aluminium-Elektrolytkondensator muss beim Einbau unbedingt auf die korrekte Polarität geachtet werden. Die Nennspannung von 16 V DC darf im Betrieb nicht überschritten werden. Eigenschaften Radialer Aluminium-Elektrolytkondensator Kapazität: 680 µF Nennspannung: 16 V DC Temperaturfestigkeit bis 105 °C Rastermaß: 3,5 mm Gepolte Ausführung Zwei radiale Anschlussdrähte THT-Montage (Through-Hole Technology) Geeignet für Glättungs-, Sieb- und Pufferanwendungen Technische Daten MerkmalWert BauteiltypAluminium-Elektrolytkondensator BauformRadial Kapazität680 µF Nennspannung16 V DC Max. Betriebstemperatur105 °C Rastermaß (RM)3,5 mm AnschlussartRadial, 2-polig MontageartTHT / Leiterplattenmontage PolaritätGepolt Einsatzbereiche Netzteile und Spannungsversorgungen Glättung und Siebung von Gleichspannungen Pufferung und Stabilisierung von Versorgungsspannungen Elektronische Steuerungs- und Regelungsschaltungen Elektronische Geräte und Leiterplatten Reparatur und Austausch defekter Elektrolytkondensatoren Elektronikentwicklung und Prototypenbau Fazit Der radiale Elektrolytkondensator 680 µF 16 V 105 °C ist ein vielseitiges Bauteil zur Glättung, Siebung und Pufferung von Versorgungsspannungen. Mit seinem Rastermaß von 3,5 mm und der Temperaturfestigkeit bis 105 °C eignet er sich für zahlreiche Leiterplattenanwendungen sowie für die Reparatur elektronischer Geräte. ```
Elektrolytkondensator radial 680 µF 25 V 105°C RM 5 mm normale Bauform DM 10 mm
Elektrolytkondensator radial 680 µF 25 V 105 °C RM 5 mm Ø 10 mm – normale Bauform Kurzbeschreibung Radialer Aluminium-Elektrolytkondensator in normaler Bauform mit einer Kapazität von 680 µF und einer Nennspannung von 25 V DC. Der Kondensator ist für Temperaturen bis 105 °C ausgelegt und besitzt ein Rastermaß von 5 mm sowie einen Durchmesser von 10 mm. Ideal für Netzteile, elektronische Schaltungen und Reparaturanwendungen. Produktbeschreibung Dieser radiale Elektrolytkondensator mit 680 µF und 25 V eignet sich zur Speicherung und Pufferung elektrischer Energie sowie zur Glättung und Siebung von Gleichspannungen. Er unterstützt die Stabilisierung der Spannungsversorgung in Netzteilen und elektronischen Baugruppen. Die normale Bauform mit einem Durchmesser von 10 mm bietet eine bewährte Lösung für klassische Leiterplattenanwendungen. Das Rastermaß von 5 mm ermöglicht die Montage in passenden Leiterplattenlayouts und erleichtert den Austausch vorhandener Kondensatoren bei Reparaturen. Dank der Temperaturfestigkeit bis 105 °C ist der Kondensator auch für thermisch stärker beanspruchte elektronische Baugruppen geeignet. Die radiale Bauform mit zwei Anschlussdrähten ist für die Durchsteckmontage (THT) vorgesehen. Als gepolter Aluminium-Elektrolytkondensator muss beim Einbau unbedingt auf die richtige Polarität geachtet werden. Die Nennspannung von 25 V DC darf im Betrieb nicht überschritten werden. Eigenschaften Radialer Aluminium-Elektrolytkondensator Normale Bauform Kapazität: 680 µF Nennspannung: 25 V DC Temperaturfestigkeit bis 105 °C Rastermaß: 5 mm Durchmesser: 10 mm Gepolte Ausführung Zwei radiale Anschlussdrähte THT-Montage (Through-Hole Technology) Geeignet für Glättungs-, Sieb- und Pufferanwendungen Technische Daten MerkmalWert BauteiltypAluminium-Elektrolytkondensator BauformRadial, normal Kapazität680 µF Nennspannung25 V DC Max. Betriebstemperatur105 °C Rastermaß (RM)5 mm Durchmesser10 mm AnschlussartRadial, 2-polig MontageartTHT / Leiterplattenmontage PolaritätGepolt Einsatzbereiche Netzteile und Spannungsversorgungen Glättung und Siebung von Gleichspannungen Pufferung und Stabilisierung von Versorgungsspannungen Elektronische Steuerungs- und Regelungsschaltungen Elektronische Geräte und Leiterplatten Reparatur und Austausch defekter Elektrolytkondensatoren Elektronikentwicklung und Prototypenbau Fazit Der radiale Elektrolytkondensator 680 µF 25 V 105 °C in normaler Bauform ist eine vielseitige Lösung zur Glättung, Siebung und Pufferung von Versorgungsspannungen. Mit seinem Durchmesser von 10 mm und dem Rastermaß von 5 mm eignet er sich für passende Leiterplattenlayouts, Netzteile und Reparaturen elektronischer Geräte. ```
Elektrolytkondensator radial 680 µF 35 V 105° C RM 5,0 mm DM 13 mm
Länge: 17,5mm Durchmesser: 13mm Rastermaß: 5,0mm Gewicht: 3,0g Farbe: braun
Elektrolytkondensator radial 6800 µF 10 V 105°C RM 7,5 mm normale Bauform DM 16 mm
Elektrolytkondensator radial 6800 µF 10 V 105 °C RM 7,5 mm Ø 16 mm – normale Bauform Kurzbeschreibung Leistungsstarker radialer Aluminium-Elektrolytkondensator in normaler Bauform mit einer Kapazität von 6800 µF und einer Nennspannung von 10 V DC. Die Ausführung ist für Temperaturen bis 105 °C geeignet und verfügt über ein Rastermaß von 7,5 mm sowie einen Durchmesser von 16 mm. Ideal für Netzteile, Spannungsversorgungen und elektronische Leistungsschaltungen. Produktbeschreibung Dieser radiale Elektrolytkondensator mit 6800 µF und 10 V eignet sich zur Speicherung und Pufferung größerer Energiemengen sowie zur Glättung und Siebung von Gleichspannungen. Seine hohe Kapazität unterstützt die Stabilisierung der Versorgungsspannung und reduziert Spannungsschwankungen in elektronischen Baugruppen. Die normale Bauform mit einem Durchmesser von 16 mm bietet eine bewährte Lösung für klassische Leiterplattenanwendungen. Das Rastermaß von 7,5 mm ermöglicht die Montage in entsprechend ausgelegten Leiterplattenlayouts und erleichtert den Austausch vorhandener Kondensatoren bei Reparaturen. Die Temperaturfestigkeit bis 105 °C erlaubt den Einsatz in thermisch stärker beanspruchten elektronischen Geräten und Netzteilen. Die radiale Bauform mit zwei Anschlussdrähten ist für die Durchsteckmontage (THT) vorgesehen. Als gepolter Aluminium-Elektrolytkondensator muss beim Einbau unbedingt auf die korrekte Polarität geachtet werden. Die Nennspannung von 10 V DC darf im Betrieb nicht überschritten werden. Eigenschaften Radialer Aluminium-Elektrolytkondensator Normale Bauform Hohe Kapazität von 6800 µF Nennspannung: 10 V DC Temperaturfestigkeit bis 105 °C Rastermaß: 7,5 mm Durchmesser: 16 mm Gepolte Ausführung Zwei radiale Anschlussdrähte THT-Montage (Through-Hole Technology) Geeignet für Glättungs-, Sieb- und Pufferanwendungen Technische Daten MerkmalWert BauteiltypAluminium-Elektrolytkondensator BauformRadial, normal Kapazität6800 µF Nennspannung10 V DC Max. Betriebstemperatur105 °C Rastermaß (RM)7,5 mm Durchmesser16 mm AnschlussartRadial, 2-polig MontageartTHT / Leiterplattenmontage PolaritätGepolt Einsatzbereiche Netzteile und Spannungsversorgungen Glättung und Siebung von Gleichspannungen Pufferung und Stabilisierung von Versorgungsspannungen Elektronische Leistungs- und Steuerungsschaltungen Verstärker und Audioelektronik Reparatur und Austausch defekter Elektrolytkondensatoren Elektronikentwicklung und Prototypenbau Fazit Der radiale Elektrolytkondensator 6800 µF 10 V 105 °C in normaler Bauform eignet sich besonders für Anwendungen mit hohem Kapazitätsbedarf. Mit seinem Durchmesser von 16 mm und dem Rastermaß von 7,5 mm ist er eine praktische Lösung zur Glättung, Siebung und Pufferung von Versorgungsspannungen in Netzteilen und elektronischen Geräten. ```
Elektrolytkondensator radial 68µF 35V 105°C RM 2,5mm normale Bauform DM 6,5mm
Elektrolytkondensator radial 820 µF 16 V 105°C RM 3,5 mm lange Bauform DM 8 mm
Elektrolytkondensator radial 820 µF 16 V 105 °C RM 3,5 mm Ø 8 mm – lange Bauform Kurzbeschreibung Radialer Aluminium-Elektrolytkondensator in langer, schlanker Bauform mit einer Kapazität von 820 µF und einer Nennspannung von 16 V DC. Der Kondensator ist für Temperaturen bis 105 °C ausgelegt und verfügt über ein Rastermaß von 3,5 mm sowie einen Durchmesser von nur 8 mm. Ideal für platzsparende elektronische Schaltungen, Netzteile und Reparaturanwendungen. Produktbeschreibung Dieser radiale Elektrolytkondensator mit 820 µF und 16 V eignet sich zur Speicherung und Pufferung elektrischer Energie sowie zur Glättung und Siebung von Gleichspannungen. Er unterstützt die Stabilisierung der Versorgungsspannung in Netzteilen und elektronischen Baugruppen. Die lange, schlanke Bauform mit einem Durchmesser von 8 mm ermöglicht den Einsatz auf Leiterplatten, bei denen nur wenig Platz in der Breite zur Verfügung steht. Das Rastermaß von 3,5 mm erlaubt die Montage in passenden Leiterplattenlayouts und erleichtert den Austausch vorhandener Kondensatoren bei Reparaturen. Die Temperaturfestigkeit bis 105 °C bietet eine gute Voraussetzung für den Einsatz in thermisch beanspruchten elektronischen Geräten. Die radiale Bauform mit zwei Anschlussdrähten ist für die Durchsteckmontage (THT) vorgesehen. Als gepolter Aluminium-Elektrolytkondensator muss beim Einbau unbedingt auf die korrekte Polarität geachtet werden. Die Nennspannung von 16 V DC darf im Betrieb nicht überschritten werden. Eigenschaften Radialer Aluminium-Elektrolytkondensator Lange, schlanke Bauform Kapazität: 820 µF Nennspannung: 16 V DC Temperaturfestigkeit bis 105 °C Rastermaß: 3,5 mm Durchmesser: 8 mm Gepolte Ausführung Zwei radiale Anschlussdrähte THT-Montage (Through-Hole Technology) Geeignet für Glättungs-, Sieb- und Pufferanwendungen Technische Daten MerkmalWert BauteiltypAluminium-Elektrolytkondensator BauformRadial, lange Bauform Kapazität820 µF Nennspannung16 V DC Max. Betriebstemperatur105 °C Rastermaß (RM)3,5 mm Durchmesser8 mm AnschlussartRadial, 2-polig MontageartTHT / Leiterplattenmontage PolaritätGepolt Einsatzbereiche Netzteile und Spannungsversorgungen Glättung und Siebung von Gleichspannungen Pufferung und Stabilisierung von Versorgungsspannungen Kompakte elektronische Geräte und Baugruppen Elektronische Steuerungs- und Regelungsschaltungen Reparatur und Austausch defekter Elektrolytkondensatoren Elektronikentwicklung und Prototypenbau Fazit Der radiale Elektrolytkondensator 820 µF 16 V 105 °C in langer, schlanker Bauform ist eine praktische Lösung für die Glättung, Siebung und Pufferung von Versorgungsspannungen. Mit seinem Durchmesser von 8 mm und dem Rastermaß von 3,5 mm eignet er sich besonders für Leiterplatten mit begrenztem Platzangebot sowie für Reparaturen elektronischer Geräte. ```
Entstörkondensator 0,22 µF 275 V X2
X2 MKP Entstörkondensator für LED – 0,22 µF / 275 V AC (radial, 2-Pin) Dieser X2 MKP Entstörkondensator in radialer Ausführung mit 2-Pin-Anschluss dient zur effektiven Reduzierung hochfrequenter elektromagnetischer Störungen – häufig verursacht durch flackernde LED-Leuchtmittel oder gestörten Funkempfang. Er ist ideal geeignet zur Funkentstörung in LED-Anwendungen sowie in Haushaltsgeräten, Heizsystemen und weiteren elektronischen Schaltungen. Technische Daten: Bauart: X2 MKP (Metallisierter Polypropylen-Folienkondensator) Kapazität: 0,22 µF / 220 nF (±10 %) Nennspannung: 275 V AC Pinabstand: 15 mm Gehäusemaße: 17,6 mm (L) × 8,1 mm (B) × 14,3 mm (H) Anschluss: 2 Kabel mit je 50 mm Länge, 5 mm abisoliert Eigenschaften: Reduziert effektiv hochfrequente Störsignale und verbessert dadurch die elektromagnetische Verträglichkeit (EMV) Vielseitig einsetzbar in LED-Beleuchtungssystemen, Haushaltsgeräten, Heizungen und anderen elektronischen Anwendungen Robuste Ausführung für dauerhaften Einsatz bei Netzspannung Anwendungsbeispiele: Verhindert LED-Flackern durch Netzstörungen Reduziert Störungen bei Funkempfang (z. B. bei DAB+, WLAN oder Funkfernbedienungen) Verbesserung der EMV bei elektrischen Verbrauchern
Entstörkondensator MEX-TENTA MKP 0,47 µF X2 275 VAC 40-100-21
Kurzbeschreibung Der MKP Entstörkondensator MEX X2 mit 0,47 µF ist ein Sicherheitskondensator der Klasse X2 für Netzspannungen bis 275 VAC. Er dient zur zuverlässigen Unterdrückung von elektromagnetischen Störungen in elektrischen Geräten. Produktbeschreibung Der MKP-Funkentstörkondensator der Bauform MEX X2 ist speziell für den Einsatz in Netzfiltern und Entstörschaltungen konzipiert. Als X2-Kondensator wird er direkt parallel zur Netzleitung eingesetzt und reduziert effektiv Störungen sowie Spannungsspitzen. Das Polypropylen-Dielektrikum (MKP) sorgt für stabile elektrische Eigenschaften und verfügt über selbstheilende Eigenschaften. Dadurch können kleine Durchschläge kompensiert werden, was die Lebensdauer und Zuverlässigkeit deutlich erhöht. Die Bezeichnung „MEX X2“ beschreibt die Bauart und Serie des Kondensators, nicht den Hersteller. Solche Typen werden von verschiedenen Herstellern mit vergleichbaren Spezifikationen gefertigt. Mit einer Kapazität von 0,47 µF eignet sich der Kondensator besonders für typische Entstöranwendungen in Netzteilen, Haushaltsgeräten und industriellen Anwendungen. Die kompakte Bauform ermöglicht eine einfache Integration in elektronische Schaltungen. Die Klimakategorie 40/100/21 gewährleistet einen zuverlässigen Betrieb im Temperaturbereich von -40 bis +100 °C. Eigenschaften MKP-Funkentstörkondensator (Polypropylen) Sicherheitsklasse X2 (für Netzparallelbetrieb) Kapazität: 0,47 µF Selbstheilende Eigenschaften für hohe Zuverlässigkeit Für Netzspannungen bis 275 VAC geeignet Klimakategorie 40/100/21 Typenbezeichnung: MEX X2 (kein spezifischer Hersteller) Kompakte Bauform Technische Daten MerkmalWertTypMEX X2Kapazität0,47 µFToleranz±10 % oder ±20 %SicherheitsklasseX2Nennspannung275 VACKlimakategorie40/100/21DielektrikumPolypropylen (MKP)Bauformradial bedrahtetRastermaßca. 15 mmHerstellerherstellerabhängig (kein fester Hersteller) Einsatzbereiche Netzfilter und Entstörschaltungen Schaltnetzteile Haushaltsgeräte Beleuchtungssysteme Industrieelektronik EMI-/RFI-Unterdrückung Fazit Der MKP Entstörkondensator MEX X2 mit 0,47 µF ist eine bewährte Standardlösung zur Entstörung von Netzspannungen. Durch selbstheilende Eigenschaften, kompakte Bauform und flexible Herstellerverfügbarkeit eignet er sich ideal für vielseitige Anwendungen in der Elektronik.
Folienkondensator PP – 400 V, verschiedene Kapazitäten
Kurzbeschreibung Hochwertiger PP-Folienkondensator mit einer Nennspannung von 400 V DC. Erhältlich in verschiedenen Kapazitätswerten von 10 nF bis 1 µF. Der unpolarisierte Folienkondensator eignet sich für zahlreiche Anwendungen in der Elektronik, beispielsweise für Koppel-, Entkoppel-, Filter-, Timing- und Schwingkreisschaltungen. Produktbeschreibung Dieser Folienkondensator mit Polypropylen-Dielektrikum (PP) zeichnet sich durch geringe dielektrische Verluste und eine gute Stabilität der elektrischen Eigenschaften aus. PP-Folienkondensatoren eignen sich insbesondere für Anwendungen, bei denen geringe Verluste und ein gutes Frequenzverhalten gefragt sind. Die 400-V-Ausführung ist in mehreren Kapazitäten erhältlich und ermöglicht damit eine flexible Auswahl passend zur jeweiligen Schaltung. Je nach Kapazitätswert können sich Bauform und Rastermaß unterscheiden. Eigenschaften Polypropylen-Folienkondensator (PP) Nennspannung: 400 V DC Unpolarisiert Geringe dielektrische Verluste Gute Frequenzstabilität Für THT-Leiterplattenmontage geeignet Verschiedene Kapazitätswerte innerhalb eines Variantenartikels Verfügbare Kapazitäten VarianteKapazität110 nF222 nF333 nF447 nF5100 nF6150 nF7220 nF8330 nF9470 nF10560 nF111000 nF (1 µF) Technische Daten MerkmalWertKondensatortypFolienkondensatorDielektrikumPolypropylen (PP)Nennspannung400 V DCKapazitäten10 nF – 1 µFPolaritätUnpolarisiertMontageartTHT Einsatzbereiche Koppel- und Entkoppelschaltungen Filter- und Frequenzschaltungen Timing-Schaltungen Schwingkreise Netzteile und Stromversorgungen Leistungselektronik Reparatur elektronischer Geräte
Folienkondensator PP – 630 V, verschiedene Kapazitäten
Kurzbeschreibung Hochspannungs-PP-Folienkondensator mit einer Nennspannung von 630 V DC, erhältlich in verschiedenen Kapazitätswerten von 1 nF bis 1 µF. Die robuste und unpolarisierte Bauweise eignet sich für zahlreiche Anwendungen in der Elektronik und Leistungselektronik. Produktbeschreibung Dieser Folienkondensator verwendet Polypropylen (PP) als Dielektrikum. Das Material zeichnet sich durch geringe Verluste, geringe dielektrische Absorption und ein gutes Verhalten über einen großen Frequenzbereich aus. Die 630-V-Ausführung eignet sich insbesondere für Schaltungen, bei denen eine höhere Spannungsfestigkeit erforderlich ist. Auch hier können sich abhängig vom Kapazitätswert die Abmessungen und das Rastermaß unterscheiden. Vergleichbare PP-Folienkondensatoren mit 630 V sind beispielsweise in Kapazitäten wie 22 nF oder 47 nF erhältlich. Eigenschaften Polypropylen-Folienkondensator (PP) Nennspannung: 630 V DC Unpolarisiert Geringe dielektrische Verluste Gute Frequenzstabilität Hohe Spannungsfestigkeit Für THT-Leiterplattenmontage geeignet Verschiedene Kapazitätswerte innerhalb eines Variantenartikels Verfügbare Kapazitäten VarianteKapazität11 nF22,2 nF34,7 nF410 nF522 nF633 nF747 nF8100 nF9220 nF10330 nF11470 nF121000 nF (1 µF) Technische Daten MerkmalWertKondensatortypFolienkondensatorDielektrikumPolypropylen (PP)Nennspannung630 V DCKapazitäten1 nF – 1 µFPolaritätUnpolarisiertMontageartTHT Einsatzbereiche Koppel- und Entkoppelschaltungen Filter- und Frequenzschaltungen Schwingkreise Timing-Schaltungen Netzteile und Stromversorgungen Leistungselektronik Hochspannungsanwendungen Reparatur elektronischer Geräte

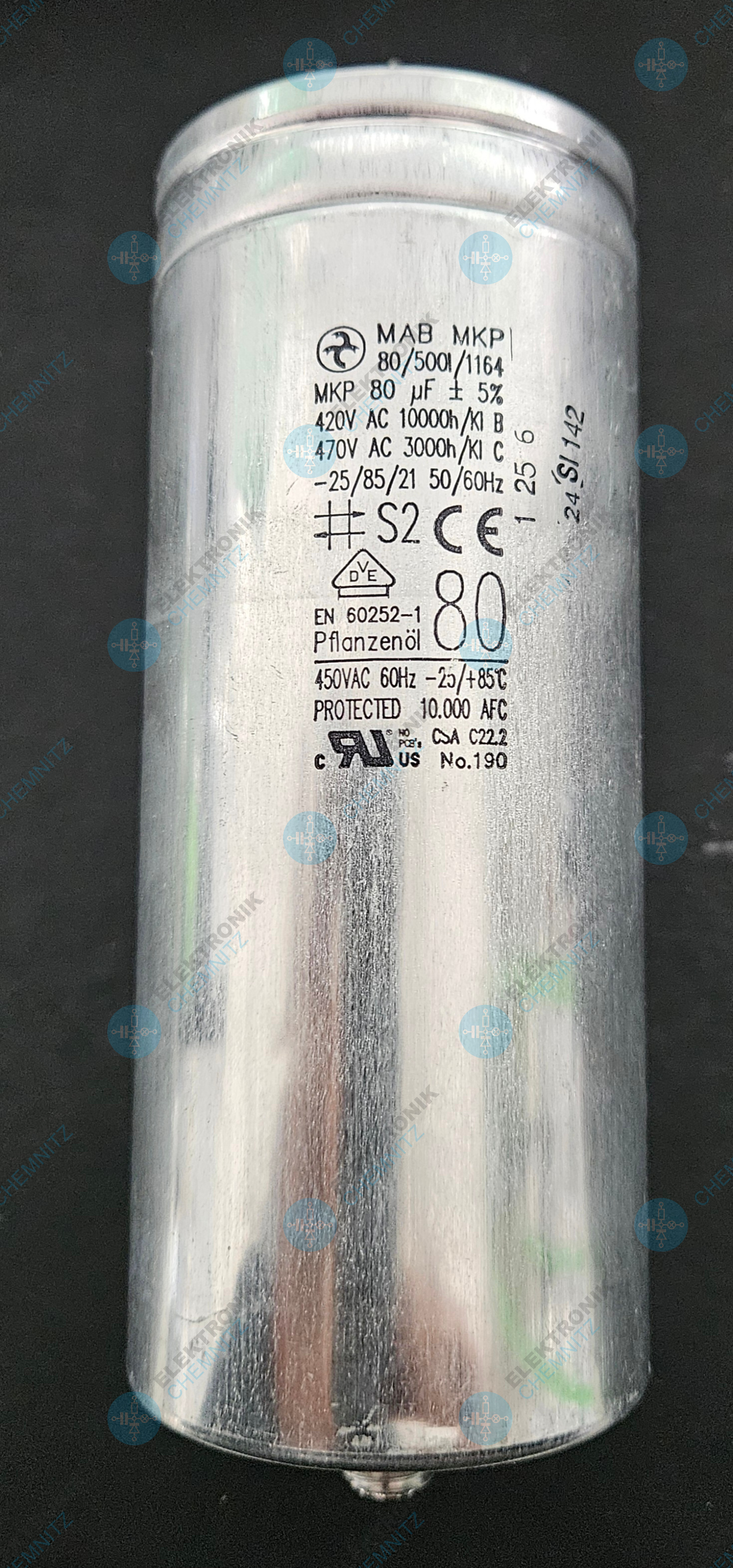

HYDRA Anlaufkondensator MAB MKP 80µF +- 5%
Kurzbeschreibung Der HYDRA MAB MKP ist ein hochwertiger Anlauf- und Betriebskondensator mit 80 µF Kapazität und ±5 % Toleranz. Er eignet sich ideal für den Einsatz in Wechselstrommotoren und bietet zuverlässige Leistung unter anspruchsvollen Bedingungen. Produktbeschreibung Der HYDRA MAB MKP Kondensator ist für den Einsatz in Motoranwendungen konzipiert und unterstützt sowohl Anlauf- als auch Dauerbetrieb. Mit einer Kapazität von 80 µF sorgt er für ein zuverlässiges Anlaufverhalten sowie einen stabilen Betrieb von Elektromotoren. Die MKP-Technologie (metallisierte Polypropylenfolie) gewährleistet geringe Verluste und selbstheilende Eigenschaften, wodurch eine hohe Lebensdauer erreicht wird. Das robuste Aluminiumgehäuse sorgt zusätzlich für mechanische Stabilität und gute Wärmeableitung. Der Kondensator ist für Netzspannungen bis 450 VAC ausgelegt und arbeitet zuverlässig im Frequenzbereich von 50/60 Hz. Dank der Ausführung mit integriertem Überdruckschutz („protected“) bietet er zusätzliche Sicherheit im Betrieb. Die Füllung mit Pflanzenöl trägt zur verbesserten Wärmeabfuhr und Umweltverträglichkeit bei. Eigenschaften Motor-Anlauf- und Betriebskondensator Kapazität: 80 µF Toleranz: ±5 % MKP-Technologie (selbstheilend) Für Dauerbetrieb geeignet (S2) Integrierter Überdruckschutz Gefüllt mit Pflanzenöl Robustes Aluminiumgehäuse Mit Erdungsanschluss (M12 Gewinde) Technische Daten MerkmalWertTypMAB MKPKapazität80 µFToleranz±5 %Nennspannung450 VAC (60 Hz)Alternativ420 VAC (10000 h) / 470 VAC (3000 h)Frequenz50 / 60 HzKlimakategorie-25 / +85 °CNormEN 60252-1BetriebsartS2Lebensdauerbis 10.000 hDielektrikumPolypropylen (MKP)FüllungPflanzenölSchutzÜberdrucksicherung (protected)Durchmesser50 mmHöheca. 145 mm (inkl. Anschlüsse)AnschlussFlachsteckerErdungM12 Gewinde Einsatzbereiche Elektromotoren (Anlauf und Betrieb) Pumpen und Kompressoren Maschinen und Anlagen Haushaltsgeräte Industrieanwendungen Fazit Der HYDRA MAB MKP 80 µF ist ein robuster und langlebiger Motor-Kondensator für anspruchsvolle Anwendungen. Mit hoher Spannungsfestigkeit, selbstheilender MKP-Technologie und stabiler Bauform inklusive Erdungsanschluss eignet er sich ideal für zuverlässige Anlauf- und Betriebsfunktionen.
Keramikkondensator 10pF - 100nF 50V 5%
Kermaikkondensator 50V 5% Rastermaß: 5,00mm
