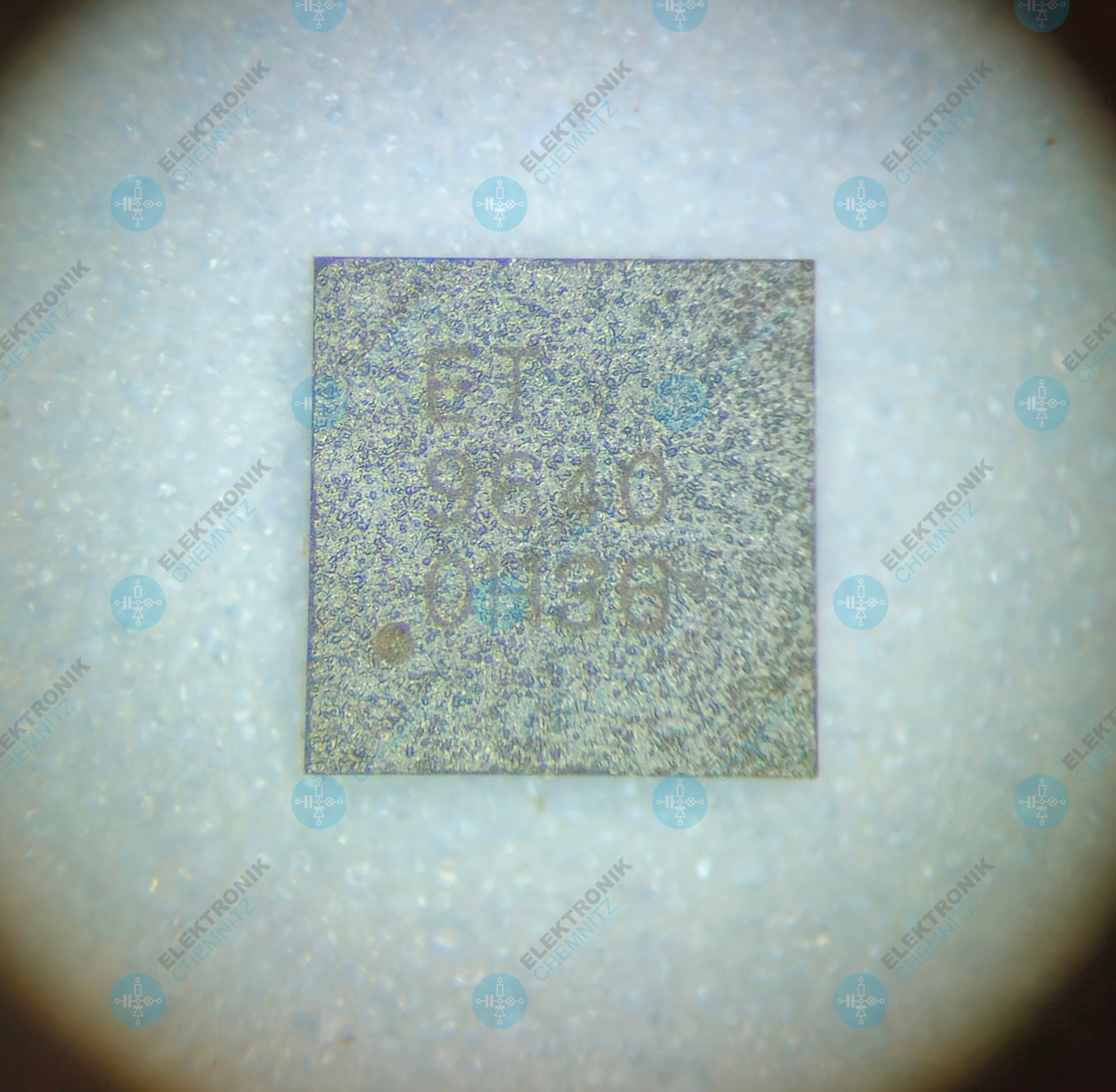

ETEK ET9640 Laderegler IC

Der ETEK ET9640 ist ein zuverlässiger Über-Spannungsregler (OVP) mit eingebautem MOSFET, der bei ungültigen Eingangsbedingungen das System über seinen OUT-Pin sicher abschaltet. Er schützt Verbraucher zuverlässig bei Eingangsspannungen bis zu 28 V und eignet sich für verschiedene mobile und industrielle Anwendungen.

Seine integrierten Schutzmechanismen – einschließlich Überspannungsabschaltung (OVLO), Thermoabschaltung und Stoßfestigkeit – ermöglichen kompakte und robuste Designs mit hoher Betriebssicherheit.

Eigenschaften

• Dauerstromfähigkeit: bis 7 A


• MOSFET mit typischem R_DS(on) von 8 mΩ


• Betriebsspannung (VIN): 2,5 V bis 28 V


• Interner Over-Voltage-Lockout (OVLO): 13,75 V


• Überspannungsschutz-Ansprechzeit: ca. 80 ns (typisch)


• Eingangs-Stoßfestigkeit: ±100 V Surge-Immunität


• Thermischer Shutdown für Überhitzungsschutz


• ESD-geschützt (Human Body Model): ±2 kV

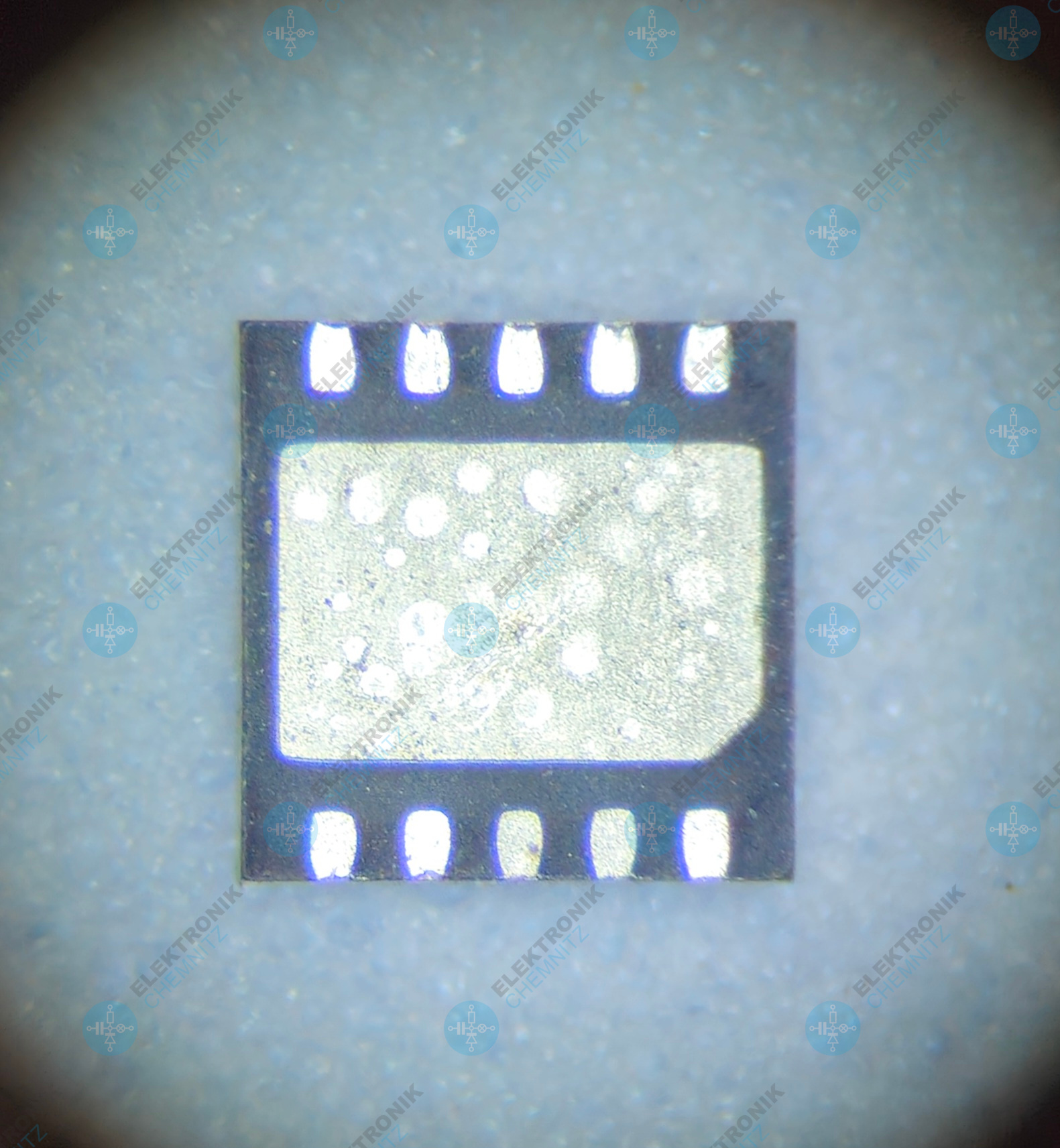

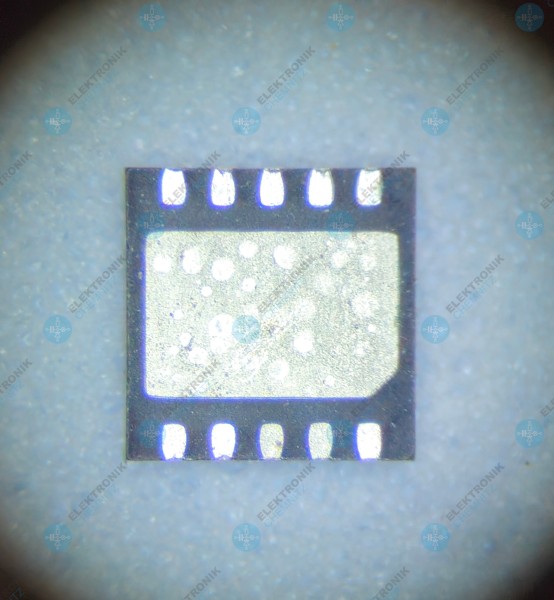

• Gehäuse: DFN-10 (3 mm × 3 mm), bleifreies Design


Besonderheiten

• Sehr niedriger R_DS(on) für minimale Leistungsverluste

• Integrierter Schutz gegen Überspannung und thermische Überlastung

• Hohe Haltbarkeit durch robustes MOSFET-Design

• Geringer Platzbedarf dank DFN-Gehäuse

• Ideal zur Verwendung bei Verbraucher-Schutz in tragbaren Geräten

Anwendungen

• Schutz von Akkus, Powerbanks und mobilen Geräten

• Steuerungen in industriellen und Handheld-Elektroniken

• Festplatten, Kameras, Laptops

• GPS- / Navigationsgeräte

• Elektronische Schaltungen mit sensibler Stromversorgung

Fazit

Der ETEK ET9640 ist ein leistungsstarker und kompakter Schutz-IC, der Überspannung zuverlässig erkennt und das angeschlossene System abschaltet. Mit seinem niedrigen Widerstand, hohen Stromtragfähigkeit und integrierten Schutzmechanismen ist er hervorragend geeignet für moderne, leistungsstarke Geräte mit sensibler Stromversorgung.
