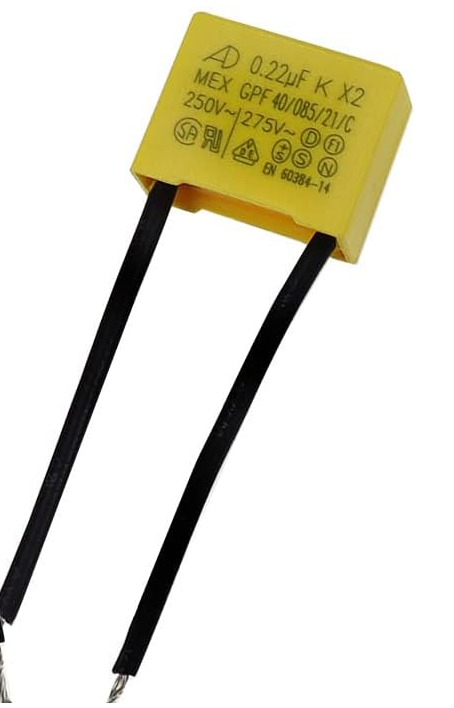

X2 MKP Entstörkondensator für LED – 0,22 µF / 275 V AC (radial, 2-Pin) Dieser X2 MKP Entstörkondensator in radialer Ausführung mit 2-Pin-Anschluss dient zur effektiven Reduzierung hochfrequenter elektromagnetischer Störungen – häufig verursacht durch flackernde LED-Leuchtmittel oder gestörten Funkempfang. Er ist ideal geeignet zur Funkentstörung in LED-Anwendungen sowie in Haushaltsgeräten, Heizsystemen und weiteren elektronischen Schaltungen. Technische Daten: Bauart: X2 MKP (Metallisierter Polypropylen-Folienkondensator) Kapazität: 0,22 µF / 220 nF (±10 %) Nennspannung: 275 V AC Pinabstand: 15 mm Gehäusemaße: 17,6 mm (L) × 8,1 mm (B) × 14,3 mm (H) Anschluss: 2 Kabel mit je 50 mm Länge, 5 mm abisoliert Eigenschaften: Reduziert effektiv hochfrequente Störsignale und verbessert dadurch die elektromagnetische Verträglichkeit (EMV) Vielseitig einsetzbar in LED-Beleuchtungssystemen, Haushaltsgeräten, Heizungen und anderen elektronischen Anwendungen Robuste Ausführung für dauerhaften Einsatz bei Netzspannung Anwendungsbeispiele: Verhindert LED-Flackern durch Netzstörungen Reduziert Störungen bei Funkempfang (z. B. bei DAB+, WLAN oder Funkfernbedienungen) Verbesserung der EMV bei elektrischen Verbrauchern

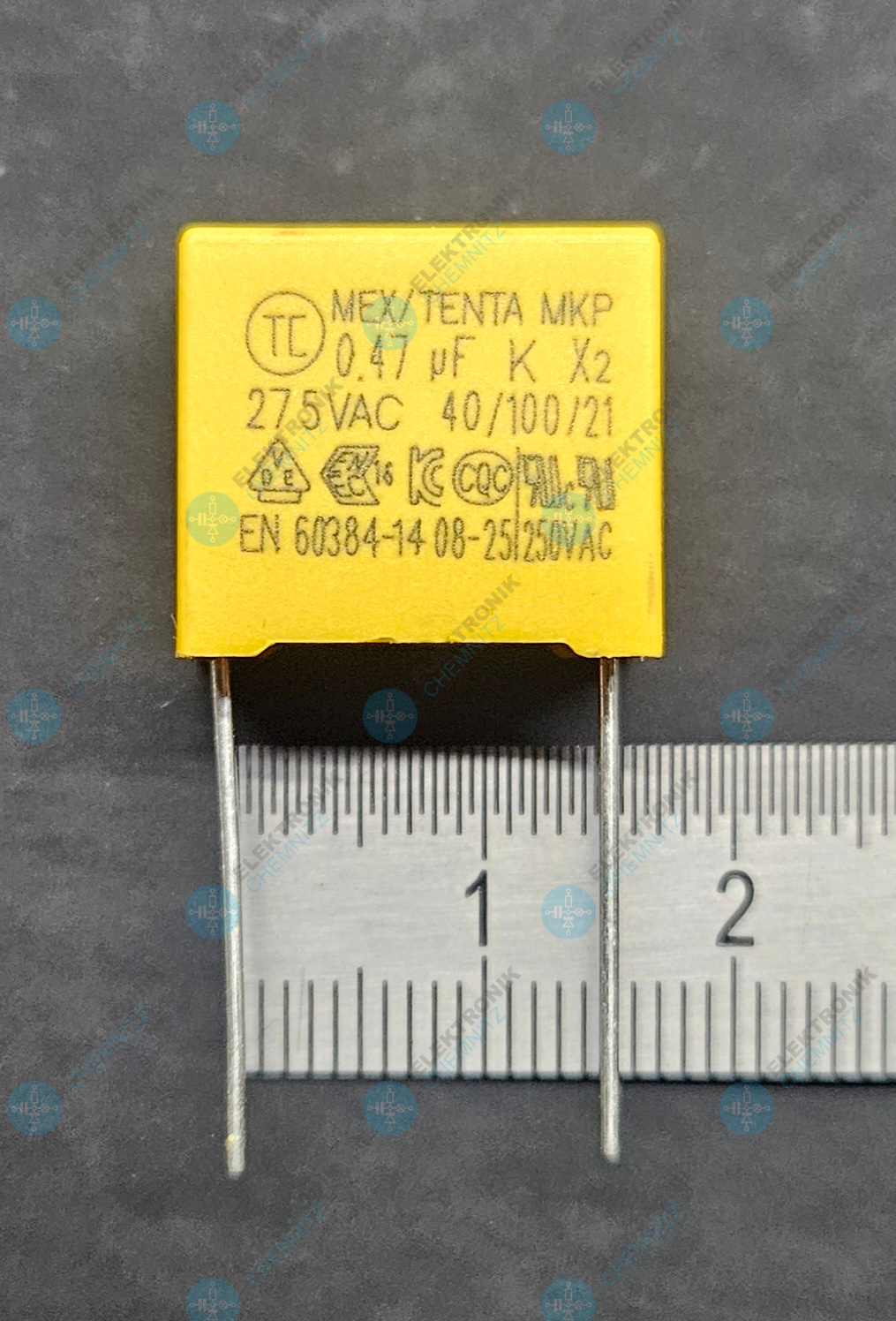

Kurzbeschreibung Der MKP Entstörkondensator MEX X2 mit 0,47 µF ist ein Sicherheitskondensator der Klasse X2 für Netzspannungen bis 275 VAC. Er dient zur zuverlässigen Unterdrückung von elektromagnetischen Störungen in elektrischen Geräten. Produktbeschreibung Der MKP-Funkentstörkondensator der Bauform MEX X2 ist speziell für den Einsatz in Netzfiltern und Entstörschaltungen konzipiert. Als X2-Kondensator wird er direkt parallel zur Netzleitung eingesetzt und reduziert effektiv Störungen sowie Spannungsspitzen. Das Polypropylen-Dielektrikum (MKP) sorgt für stabile elektrische Eigenschaften und verfügt über selbstheilende Eigenschaften. Dadurch können kleine Durchschläge kompensiert werden, was die Lebensdauer und Zuverlässigkeit deutlich erhöht. Die Bezeichnung „MEX X2“ beschreibt die Bauart und Serie des Kondensators, nicht den Hersteller. Solche Typen werden von verschiedenen Herstellern mit vergleichbaren Spezifikationen gefertigt. Mit einer Kapazität von 0,47 µF eignet sich der Kondensator besonders für typische Entstöranwendungen in Netzteilen, Haushaltsgeräten und industriellen Anwendungen. Die kompakte Bauform ermöglicht eine einfache Integration in elektronische Schaltungen. Die Klimakategorie 40/100/21 gewährleistet einen zuverlässigen Betrieb im Temperaturbereich von -40 bis +100 °C. Eigenschaften MKP-Funkentstörkondensator (Polypropylen) Sicherheitsklasse X2 (für Netzparallelbetrieb) Kapazität: 0,47 µF Selbstheilende Eigenschaften für hohe Zuverlässigkeit Für Netzspannungen bis 275 VAC geeignet Klimakategorie 40/100/21 Typenbezeichnung: MEX X2 (kein spezifischer Hersteller) Kompakte Bauform Technische Daten MerkmalWertTypMEX X2Kapazität0,47 µFToleranz±10 % oder ±20 %SicherheitsklasseX2Nennspannung275 VACKlimakategorie40/100/21DielektrikumPolypropylen (MKP)Bauformradial bedrahtetRastermaßca. 15 mmHerstellerherstellerabhängig (kein fester Hersteller) Einsatzbereiche Netzfilter und Entstörschaltungen Schaltnetzteile Haushaltsgeräte Beleuchtungssysteme Industrieelektronik EMI-/RFI-Unterdrückung Fazit Der MKP Entstörkondensator MEX X2 mit 0,47 µF ist eine bewährte Standardlösung zur Entstörung von Netzspannungen. Durch selbstheilende Eigenschaften, kompakte Bauform und flexible Herstellerverfügbarkeit eignet er sich ideal für vielseitige Anwendungen in der Elektronik.

Kurzbeschreibung Der Panasonic ECQUA104 ist ein hochwertiger Funkentstörkondensator der Sicherheitsklasse X2 mit 100 nF Kapazität und 275 V AC Nennspannung. Die Ausführung mit 15 mm Rastermaß und einer Temperaturfestigkeit bis 110 °C eignet sich besonders für Netzfilter, Entstörschaltungen und anspruchsvolle Anwendungen in der Elektronik. Produktbeschreibung Der ECQUA104 von Panasonic ist ein metallisierter Folienkondensator für die Entstörung netzspannungsbetriebener Geräte. Als X2-Sicherheitskondensator wird er parallel zur Netzspannung eingesetzt und dient dazu, hochfrequente Störungen und elektromagnetische Beeinflussungen zu reduzieren. Die 100-nF-Ausführung besitzt ein Rastermaß von 15 mm und eine kompakte Bauform. Panasonic gibt für diese Variante Abmessungen von 17,5 × 5,0 × 12,0 mm an. Die Kapazitätstoleranz beträgt bei dieser Ausführung ±10 %. Besonders interessant ist der hohe zulässige Temperaturbereich von -40 °C bis +110 °C. Die ECQUA-Serie ist für hohe Sicherheitsanforderungen ausgelegt und erfüllt die Anforderungen der Sicherheitsklasse X2 nach den relevanten UL-, CSA-, EN- und IEC-Normen. Eigenschaften Funkentstörkondensator der Sicherheitsklasse X2 Kapazität: 100 nF Nennspannung: 275 V AC Toleranz: ±10 % Metallisierter Folienkondensator Temperaturbereich: -40 °C bis +110 °C Rastermaß: 15 mm Selbstheilendes Verhalten Hohe Betriebssicherheit THT-Ausführung Unpolarisiert Technische Daten MerkmalWertHerstellerPanasonicSerieECQUATypECQUA104KondensatortypFunkentstörkondensatorKapazität100 nFNennspannung275 V ACSicherheitsklasseX2Toleranz±10 %Rastermaß (RM)15,0 mmLänge17,5 mmBreite5,0 mmHöhe12,0 mmTemperaturbereich-40 °C bis +110 °CMontageartTHTPolaritätUnpolarisiert Einsatzbereiche Netzfilter und Netzteiltechnik Funk- und EMV-Entstörung Schaltnetzteile Elektro- und Haushaltsgeräte Motorsteuerungen und elektrische Antriebe Industrieelektronik Reparatur und Wartung elektronischer Geräte Fazit Der Panasonic ECQUA104 mit 100 nF, 275 V AC und 15 mm Rastermaß ist ein zuverlässiger X2-Funkentstörkondensator für netzspannungsbetriebene Anwendungen. Besonders hervorzuheben sind der Temperaturbereich bis 110 °C, die ±10-%-Toleranz und die kompakte Bauform.

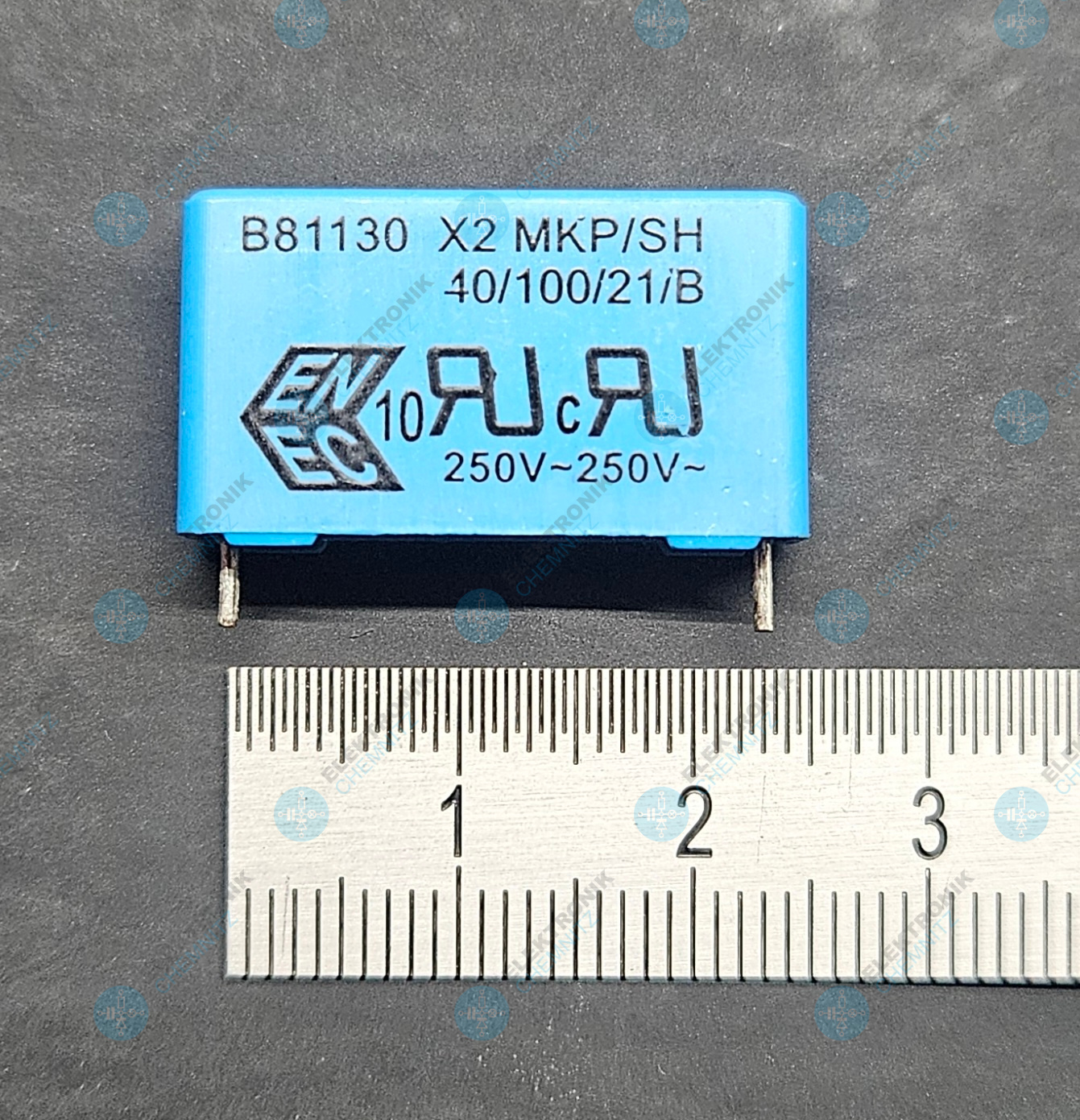

Kurzbeschreibung Der TDK Epcos B81130 ist ein hochwertiger MKP-Funkentstörkondensator der Sicherheitsklasse X2 mit einer Kapazität von 0,15 µF (150 nF). Die Ausführung eignet sich zur zuverlässigen Entstörung von netzspannungsbetriebenen Geräten und zur Unterdrückung hochfrequenter Störungen. Produktbeschreibung Der TDK Epcos B81130 ist ein metallisierter Polypropylen-Folienkondensator (MKP) für den Einsatz als X2-Funkentstörkondensator. Er wird parallel zur Netzspannung eingesetzt und dient dazu, hochfrequente Störungen und elektromagnetische Beeinflussungen zu reduzieren. Die selbstheilende MKP-Ausführung bietet eine hohe Betriebssicherheit und eignet sich insbesondere für netzspannungsbetriebene Geräte, Netzfilter und elektronische Stromversorgungen. Die Kennzeichnung 40/100/21B beschreibt die klimatischen Einsatzbedingungen des Bauteils. Mit einer Kapazität von 0,15 µF ist der Kondensator für eine Vielzahl von Entstöranwendungen geeignet und stellt eine passende Lösung für Reparatur und Austausch vorhandener X2-Kondensatoren dar. Eigenschaften Hersteller: TDK Epcos Serie: B81130 MKP-Funkentstörkondensator Sicherheitsklasse X2 Kapazität: 0,15 µF / 150 nF Metallisiertes Polypropylen (MKP) Selbstheilende Technologie Unpolarisiert Klimakategorie 40/100/21B Für Netzspannungs-Entstörung geeignet Bedrahtete Ausführung Technische Daten MerkmalWertHerstellerTDK EpcosSerieB81130TypMKP-SHKondensatortypFunkentstörkondensatorSicherheitsklasseX2Kapazität0,15 µF / 150 nFTechnologieMetallisiertes Polypropylen (MKP)Klimakategorie40/100/21BPolaritätUnpolarisiertMontageartTHT / bedrahtet Einsatzbereiche Netzspannungs-Entstörung EMV- und Funkentstörschaltungen Netzfilter Schaltnetzteile Elektro- und Haushaltsgeräte Motor- und Antriebstechnik Industrieelektronik Reparatur und Austausch defekter X2-Kondensatoren Fazit Der TDK Epcos B81130 MKP-SH mit 0,15 µF ist ein zuverlässiger X2-Funkentstörkondensator für netzspannungsbetriebene Anwendungen. Die selbstheilende MKP-Technologie und die robuste Ausführung machen ihn besonders geeignet für Netzfilter, Entstörschaltungen sowie Reparatur- und Ersatzteilanwendungen.

Kurzbeschreibung Der WIMA MKP-X2 ist ein hochwertiger Funkentstörkondensator der Sicherheitsklasse X2 mit einer Kapazität von 100 nF und einer Nennspannung von 305 V AC. Mit einem Rastermaß von 10 mm eignet er sich ideal zur Entstörung von netzspannungsbetriebenen Geräten und elektronischen Schaltungen. Produktbeschreibung Der WIMA MKP-X2 ist ein metallisierter Polypropylen-Folienkondensator für X2-Funkentstöranwendungen. Er wird als Netzparallelkondensator beispielsweise zwischen Phase und Neutralleiter eingesetzt und reduziert hochfrequente Störungen sowie elektromagnetische Beeinflussungen. Die X2-Sicherheitsklasse ist speziell für den Einsatz direkt an der Netzspannung vorgesehen. Das selbstheilende Verhalten des metallisierten Polypropylen-Aufbaus sorgt für eine hohe Betriebssicherheit und zuverlässige Langzeitstabilität. Mit einer Kapazität von 100 nF, 305 V AC Nennspannung und einem Rastermaß von 10 mm eignet sich diese Ausführung besonders für Netzfilter, Schaltnetzteile und die Reparatur netzspannungsbetriebener Geräte. Der Temperaturbereich reicht von -55 °C bis +105 °C. Eigenschaften Funkentstörkondensator der Sicherheitsklasse X2 Kapazität: 100 nF Nennspannung: 305 V AC Metallisierter Polypropylen-Folienkondensator (MKP) Selbstheilendes Verhalten Hoher Entstörungsgrad durch niedrigen ESR Temperaturbereich: -55 °C bis +105 °C Rastermaß: 10 mm THT-Ausführung mit verzinnten Anschlussdrähten Unpolarisiert Flammhemmendes Kunststoffgehäuse Technische Daten MerkmalWertHerstellerWIMASerieMKP-X2KondensatortypFunkentstörkondensatorKapazität100 nFNennspannung305 V ACTechnologieMetallisiertes Polypropylen (MKP)SicherheitsklasseX2Rastermaß (RM)10 mmTemperaturbereich-55 °C bis +105 °CMontageartTHTAnschlüsseVerzinnter DrahtPolaritätUnpolarisiertGehäuseFlammhemmender Kunststoff mit Epoxidharzverguss Einsatzbereiche Netzentstörung EMV- und Funkentstörschaltungen Netzfilter Schaltnetzteile Elektro- und Haushaltsgeräte Motoren und elektrische Antriebe Industrieelektronik Reparatur elektronischer Geräte Fazit Der WIMA MKP-X2 mit 100 nF, 305 V AC und 10 mm Rastermaß ist eine zuverlässige Lösung zur Entstörung netzspannungsbetriebener Geräte. Die X2-Sicherheitsklasse, der selbstheilende MKP-Aufbau und die Temperaturfestigkeit bis 105 °C machen ihn ideal für Netzfilter, industrielle Anwendungen und Reparaturen.

Kurzbeschreibung Der WIMA MKP-X2 ist ein Funkentstörkondensator der Sicherheitsklasse X2 mit einer Kapazität von 2,2 nF und einer Nennspannung von 305 V AC. Mit einem Rastermaß von 7,5 mm eignet er sich ideal für kompakte Netzfilter und Entstörschaltungen. Produktbeschreibung Der WIMA MKP-X2 ist ein metallisierter Polypropylen-Folienkondensator speziell für X2-Funkentstöranwendungen. Er wird als Netzparallelkondensator eingesetzt, beispielsweise zwischen Phase und Neutralleiter, und dient der Unterdrückung hochfrequenter elektrischer Störungen. Die X2-Ausführung ist für den direkten Anschluss an das Stromnetz vorgesehen. Durch das selbstheilende Verhalten und den dämpfungsarmen Aufbau mit niedrigem ESR bietet der Kondensator eine hohe Betriebssicherheit und zuverlässige Entstörung. Mit 2,2 nF Kapazität, 305 V AC Nennspannung und 7,5 mm Rastermaß ist diese Ausführung besonders für kompakte Leiterplatten und Reparaturanwendungen geeignet. Eigenschaften Funkentstörkondensator der Sicherheitsklasse X2 Kapazität: 2,2 nF Nennspannung: 305 V AC Metallisierter Polypropylen-Folienkondensator (MKP) Selbstheilendes Verhalten Niedriger ESR und hoher Entstörungsgrad Flammhemmendes Kunststoffgehäuse THT-Ausführung Rastermaß: 7,5 mm Unpolarisiert Technische Daten MerkmalWertHerstellerWIMASerieMKP-X2KondensatortypFunkentstörkondensatorKapazität2,2 nFNennspannung305 V ACTechnologieMetallisiertes Polypropylen (MKP)SicherheitsklasseX2Rastermaß (RM)7,5 mmBetriebstemperatur-55 °C bis +105 °CMontageartTHTAnschlüsseVerzinnter DrahtPolaritätUnpolarisiertGehäuseFlammhemmender Kunststoff mit Epoxidharzverguss Einsatzbereiche Netzentstörung EMV- und Funkentstörschaltungen Netzfilter Schaltnetzteile Elektro- und Haushaltsgeräte Industrieelektronik Reparatur elektronischer Geräte Fazit Der WIMA MKP-X2 mit 2,2 nF, 305 V AC und 7,5 mm Rastermaß ist eine kompakte und zuverlässige Lösung zur Netzspannungsentstörung. Die selbstheilende MKP-Technologie, die X2-Sicherheitsklasse und die kompakte Bauform machen ihn ideal für Reparaturen, Netzfilter und industrielle Elektronikanwendungen.
