WAGO 221-615 Installationsklemme bis 6 mm² CU 5-fach
1,50 €
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "WAGO 221-615 Installationsklemme bis 6 mm² CU 5-fach"

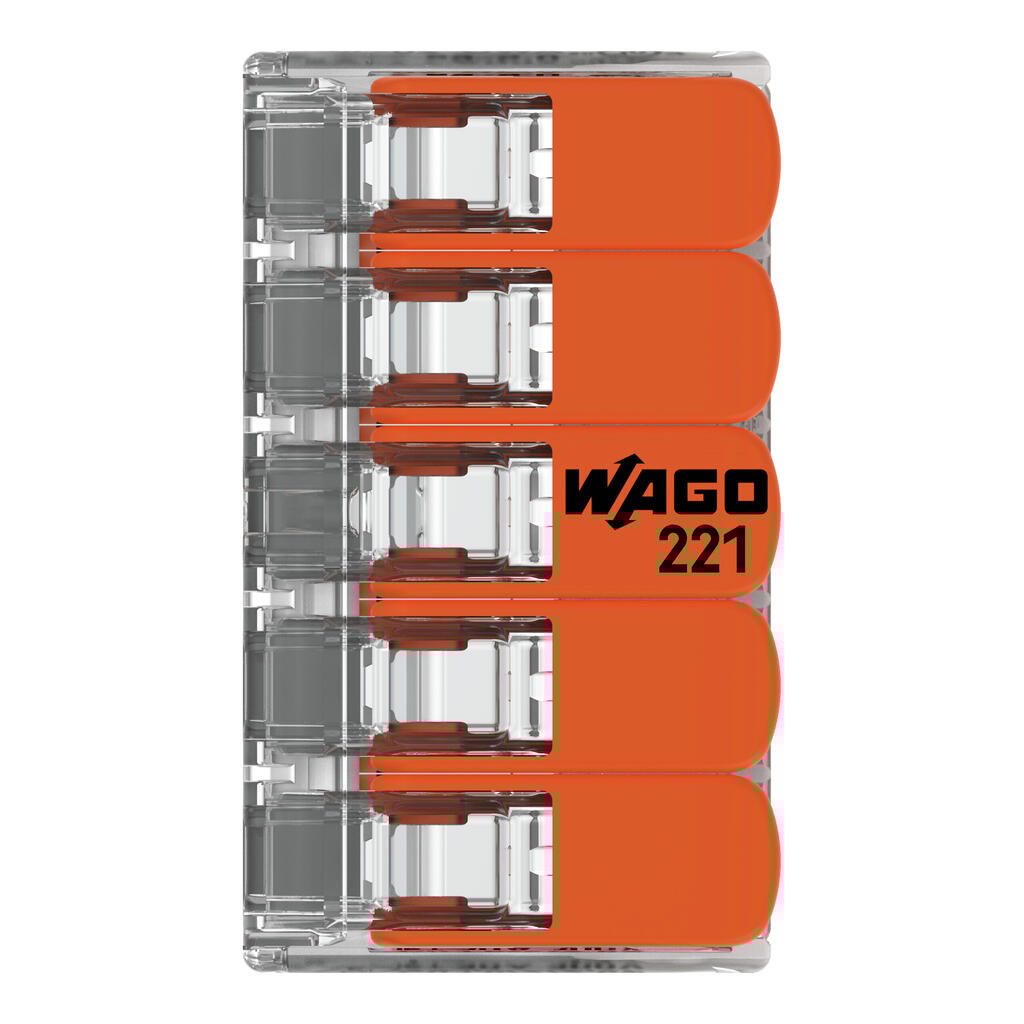

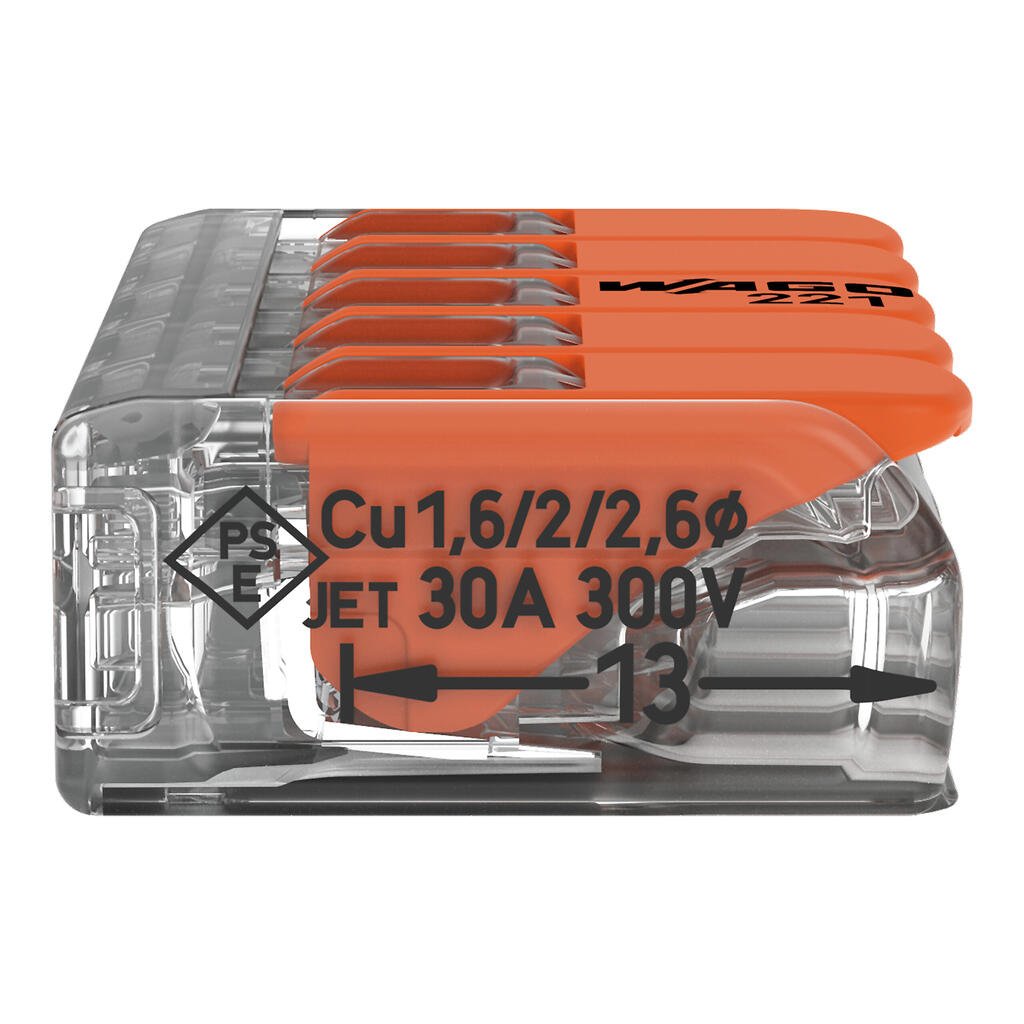

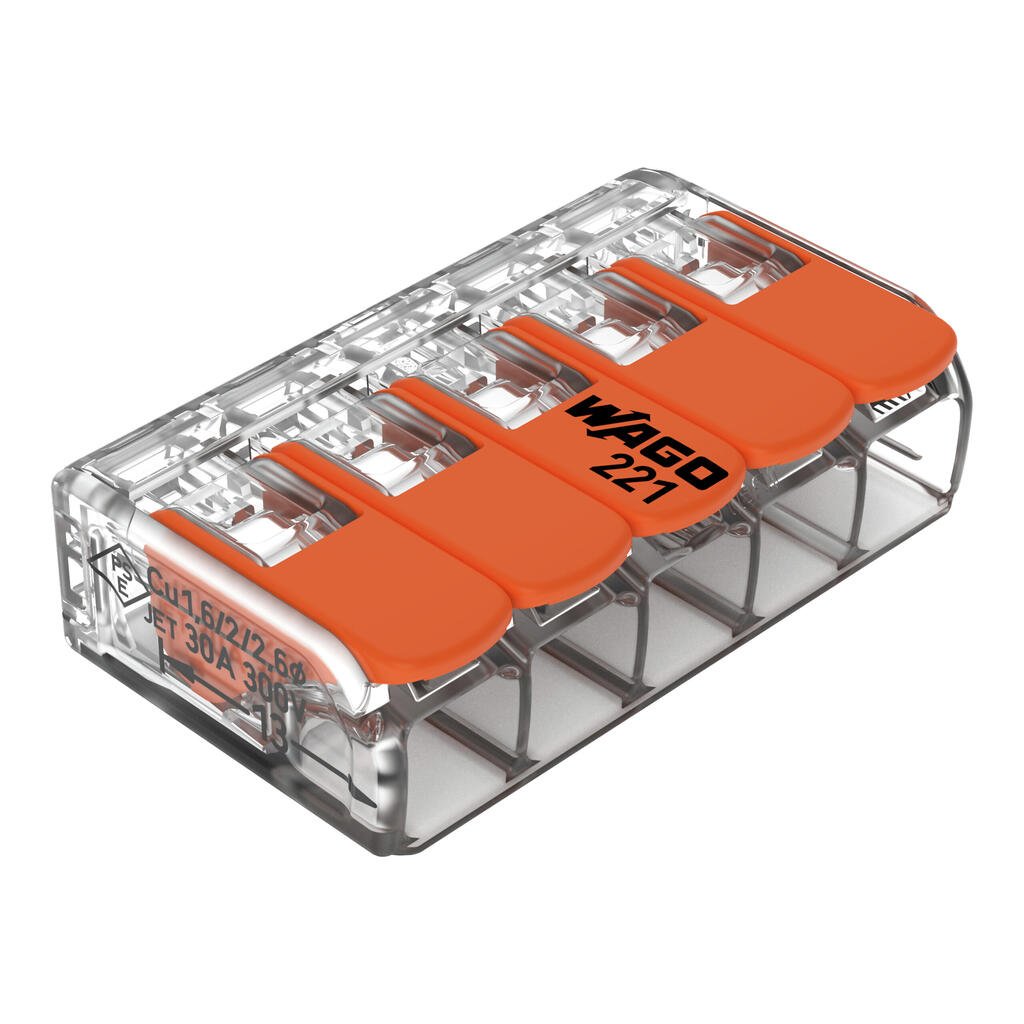

WAGO 221-615 – 5-Leiter-Installationsklemme bis 6 mm² CU
Kurzbeschreibung
Die WAGO 221-615 ist eine kompakte 5-Leiter-Klemme der Serie 221. Sie ermöglicht die einfache, schnelle und werkzeuglose Verbindung von bis zu fünf Kupferleitern mit einem Querschnitt bis 6 mm².
Produktbeschreibung
Mit der 5-Leiter-Installationsklemme WAGO 221-615 lassen sich verschiedene Leiterarten – ob massiv, mehrdrähtig oder feindrähtig – komfortabel verbinden. Dank der praktischen Hebeltechnik erfolgt die Installation schnell und sicher: Hebel hoch, Leiter einführen, Hebel schließen – fertig.

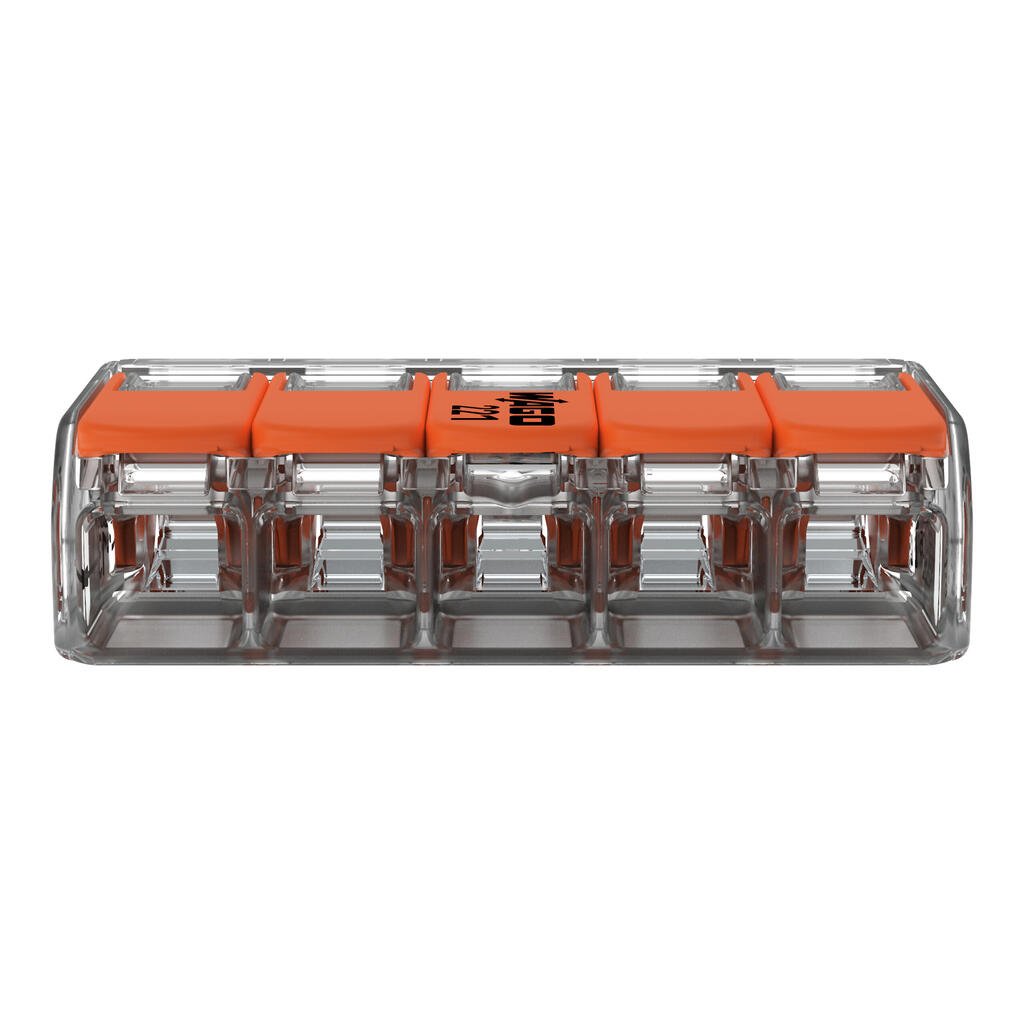

Das transparente Gehäuse erlaubt die direkte Sichtkontrolle auf die Leiter, sodass die korrekte Position sofort überprüft werden kann. Seitliche Prüföffnungen ermöglichen zusätzlich das Messen im eingebauten Zustand.
Durch ihre 5-fach-Ausführung eignet sich die WAGO 221-615 ideal für Verteilerschränke und Installationen, bei denen mehrere Leiter zusammengeführt werden müssen – effizient, platzsparend und übersichtlich.
Eigenschaften
-
Serie 221 – Hebelklemme für alle Leiterarten
-
5-Leiter-Ausführung (5-polig)
-
Geeignet für massive, mehrdrähtige und feindrähtige Leiter
-
Leiterquerschnitt: 0,2 – 6 mm² (CU)
-
Nennstrom: bis 32 A
-
Nennspannung: 450 V
-
Transparentes Gehäuse für Sichtkontrolle
-
Prüföffnungen an allen Polen
-
Kompakte Bauform für enge Platzverhältnisse
Technische Daten
| Merkmal | Wert |
|---|---|
| Artikelnummer | 221-615 |
| Leiteranzahl | 5 |
| Leiterquerschnitt | 0,2 – 6 mm² CU |
| Nennspannung | 450 V |
| Nennstrom | 32 A |
| Maße (L x B x H) | ca. 29,5 x 18,6 x 8,6 mm |
| Gehäusefarbe | Transparent mit orangenen Hebeln |

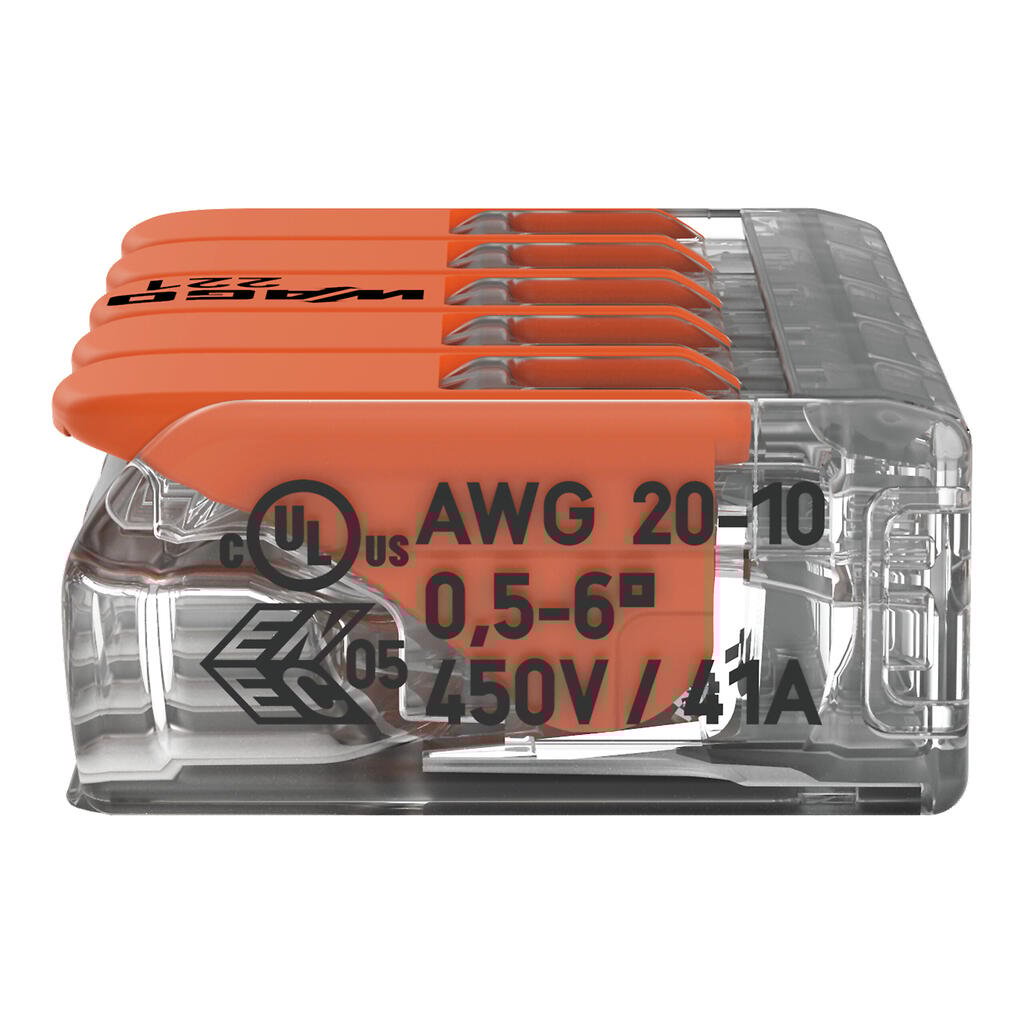

| Zulassungen | ENEC, UL u. a. |
Einsatzbereiche
-
Elektroinstallationen in Gebäuden
-
Schaltschrankbau und Verteilertechnik
-
Verbindung mehrerer Leiter in einem Knotenpunkt
-
Neubau, Sanierung und Nachrüstungen
-
Prüfumgebungen und Prototyping
Fazit
Die WAGO 221-615 ist die ideale Lösung, wenn bis zu fünf Leiter bis 6 mm² sicher verbunden werden sollen. Dank Hebeltechnik, transparentem Gehäuse und kompaktem Design überzeugt sie durch höchste Flexibilität und Benutzerfreundlichkeit.
