2N3819 N-Kanal-JFET 25V 50mA

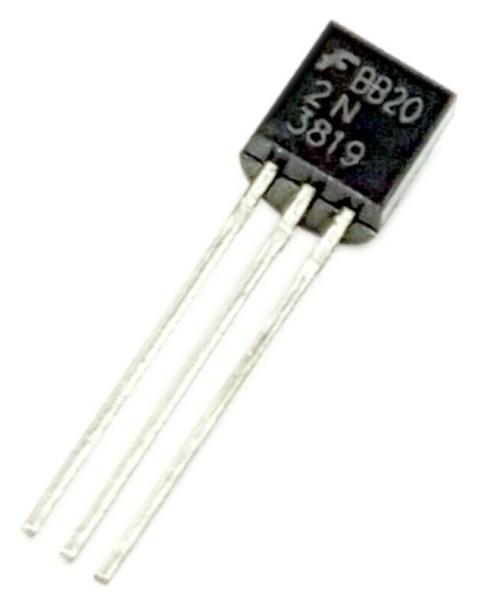

2N3819 – N-Channel JFET

Kurzbeschreibung

Der 2N3819 ist ein bewährter N-Kanal JFET (Junction Field-Effect Transistor) mit niedrigem Rauschen, hoher Eingangsempfindlichkeit und guter HF-Leistung. Er eignet sich ideal für den Einsatz in Audio- und HF-Verstärkern, Oszillatoren oder Schaltungen zur Signalverarbeitung.

Technische Daten

• Bauart: N-Channel JFET

• Gehäuse: TO-92

• Drain-Source-Spannung: bis 25 V

• Gate-Source-Spannung: bis −25 V

• Gate Cutoff Spannung (VGS(off)): −3 V bis −8 V

• Drainstrom (IDSS): 2 mA bis 20 mA

• Transkonduktanz: 2 mS bis 6,5 mS

• Eingangskapazität: ca. 6–8 pF

• Verlustleistung: ca. 350 mW

• Betriebstemperatur: −55 °C bis +150 °C

Einsatzbereiche

• HF-Verstärker und Mischstufen

• Audio-Vorverstärker und Filter

• Oszillatoren und Schwingkreise

• Anwendungen mit geringem Rauschen

• Allgemeine Signalverarbeitung in Elektronikschaltungen

Fazit

Der 2N3819 ist ein vielseitiger und zuverlässiger N-Channel JFET, der sich durch niedrige Rauschwerte und hohe Stabilität auszeichnet. Er ist die ideale Wahl für Entwickler und Anwender, die hochwertige Verstärker- oder Oszillatorschaltungen realisieren möchten.
